Riepilogo dell'articolo: A chopper di frenaturaè un componente essenziale nei sistemi di frenatura dinamica per azionamenti a frequenza variabile (VFD), aiutando a gestire l'energia rigenerativa durante la decelerazione del motore e le operazioni di revisione.Dufew Elettricofornisce chopper di frenatura serie CBU progettati per sistemi di azionamento compatibili da 220 V, 380 V e 690 V. Monitorando la tensione del bus CC e commutando l'energia in eccesso su un resistore di frenatura esterno, questi dispositivi aiutano a controllare l'aumento di tensione e supportano prestazioni di frenatura affidabili. Questa guida spiega come funzionano i chopper di frenatura, i parametri tecnici chiave, i criteri di selezione, le applicazioni industriali e le considerazioni sull'installazione.
Un chopper di frenatura è un dispositivo di commutazione elettronico utilizzato nel circuito intermedio CC di un convertitore di frequenza per gestire l'energia rigenerativa in eccesso. Funziona con un resistore di frenatura per impedire che la tensione del bus CC aumenti oltre un livello operativo accettabile durante la decelerazione del motore.
Durante il normale funzionamento, un VFD fornisce energia elettrica a un motore per generare movimento meccanico. Quando il motore rallenta o aziona un carico di revisione, può funzionare temporaneamente come generatore. L'energia elettrica risultante rifluisce nel bus CC, causando potenzialmente un guasto da sovratensione se l'energia non può essere assorbita adeguatamente.
Il chopper di frenatura risolve questo problema commutando un percorso elettrico verso un resistore di frenatura esterno quando la tensione del bus CC raggiunge una soglia predeterminata. Il resistore converte l'energia elettrica trasferita in calore.

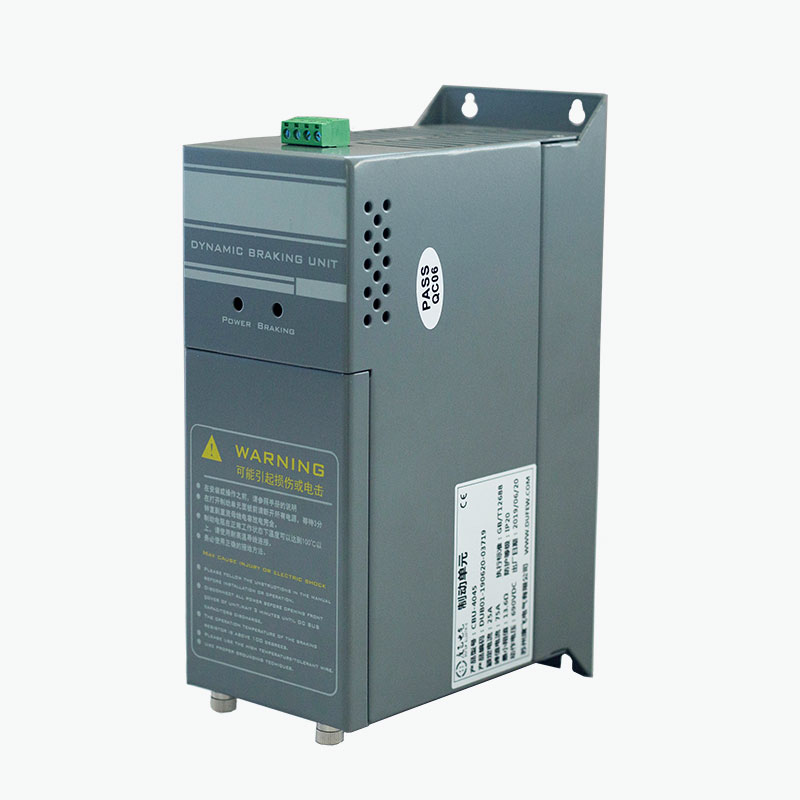

La serie CBU di Dufew Electric è progettata per applicazioni di frenatura dinamica esterna in sistemi di azionamento compatibili. La sua configurazione può essere selezionata in base alla tensione del sistema, ai requisiti di frenatura, alle caratteristiche del resistore e alle condizioni di installazione.
Il principio di funzionamento si basa sul monitoraggio della tensione del bus CC e sulla commutazione elettronica rapida. Nella serie CBU, un circuito di commutazione basato su IGBT risponde automaticamente quando la tensione raggiunge la soglia di frenatura configurata.
Questo processo si ripete secondo necessità durante la frenata. Aiuta a controllare la tensione del bus CC senza richiedere un controller esterno separato per il monitoraggio della tensione di base.
Per ulteriori informazioni sulle apparecchiature correlate, esplora le soluzioni di unità di frenatura e i prodotti di elettronica di potenza industriale di Dufew Electric.
Un chopper di frenatura opportunamente selezionato può migliorare le prestazioni di un sistema di frenatura dinamico, soprattutto in applicazioni che comportano arresti frequenti, inerzia elevata o carichi di revisione.
Le prestazioni effettive dipendono dal convertitore di frequenza, dall'inerzia del motore, dalla resistenza di frenatura, dall'energia rigenerativa, dalla frequenza di frenatura, dal ciclo di lavoro e dall'ambiente di installazione. Un chopper dovrebbe quindi essere selezionato come parte di un sistema frenante completo piuttosto che come componente isolato.
Le specifiche tecniche determinano se un chopper di frenatura è adatto per una particolare installazione VFD. La tabella seguente riassume i parametri di riferimento pubblicati per la Serie CBU di Dufew Electric.
| Parametro | Specifica di riferimento | Considerazione ingegneristica |
|---|---|---|
| Tensione del sistema di azionamento | Classi 220 V, 380 V e 690 V CA | Deve corrispondere alla configurazione compatibile del convertitore di frequenza e del bus CC. |
| Tensione di frenatura classe 220V | CC 340/360/380/400/420 V ±10 V | Soglie selezionabili per configurazioni compatibili. |
| Tensione di frenatura di classe 380 V | CC 630/660/690/730/760 V ±10 V | Deve essere abbinato al modello di azionamento e chopper selezionato. |
| Tensione di frenatura classe 690V | CC 1140 V ± 10 V | Richiede la conferma della compatibilità del sistema. |
| Metodo di controllo | Monitoraggio automatico della tensione del bus CC | Abilita la commutazione automatica durante il funzionamento rigenerativo. |
| Risposta parallela | ≤1 ms | Specifica della risposta di riferimento per configurazioni parallele compatibili. |
| Temperatura di avvio della ventola | Circa 45°C | Supporta la gestione termica nelle condizioni operative applicabili. |
| Protezione da sovratemperatura | Circa 85°C | Fornisce una soglia di protezione termica. |
| Grado di protezione | IP20 o superiore, a seconda della configurazione | Verificare la classificazione della custodia del modello specifico. |
| Norma applicabile | GB/T12668 | Confermare i requisiti e la documentazione applicabili per il prodotto selezionato. |
Nota: queste sono specifiche di riferimento, non una garanzia che ogni modello supporti tutte le impostazioni elencate. Confermare il modello finale, la tensione di frenatura, i valori elettrici e le funzioni di protezione con la documentazione del prodotto prima di ordinare o installare.
La scelta di un chopper di frenatura richiede molto più che l'adattamento della sua potenza nominale alla potenza del motore. L'energia rigenerativa e il carico termico variano considerevolmente in base all'apparecchiatura azionata e al ciclo operativo.
Identificare la tensione di ingresso nominale del VFD e le caratteristiche del bus CC. Scegliere una classe di tensione chopper compatibile e verificare che la soglia di frenatura selezionata sia adatta al campo operativo consentito del convertitore.
I carichi ad alta inerzia possono generare una notevole energia rigenerativa quando decelerati. Tempi di arresto più brevi possono aumentare la potenza frenante istantanea richiesta. Applicazioni come centrifughe, paranchi e macchinari ad alta velocità richiedono particolare attenzione.
Il valore di resistenza, la potenza nominale, la capacità di energia dell'impulso e il ciclo di lavoro del resistore devono essere compatibili con il VFD e il chopper. Un resistore non adatto può causare corrente eccessiva, surriscaldamento o prestazioni di frenatura inadeguate.
Una macchina che si ferma ogni pochi secondi ha requisiti termici diversi da una che si ferma solo occasionalmente. Frenate frequenti possono aumentare il calore medio generato dal resistore e dal circuito di commutazione.
La temperatura ambiente, la ventilazione dell'involucro, lo spazio di montaggio e il flusso d'aria influiscono sulle prestazioni termiche. L'apparecchiatura selezionata deve essere installata secondo i requisiti di cablaggio e ventilazione del produttore.
La seguente lista di controllo può aiutare a preparare una richiesta tecnica:
I chopper di frenatura sono utili nei sistemi di azionamento in cui un motore restituisce energia durante la decelerazione, l'abbassamento o altre condizioni operative rigenerative. Le applicazioni tipiche includono:
Non tutte le applicazioni richiedono un chopper di frenatura esterno. La decisione dipende dalla capacità di frenatura integrata del VFD, dal tempo di arresto richiesto, dalle caratteristiche del carico e dalla frequenza del funzionamento rigenerativo.
Sebbene questi componenti lavorino insieme, svolgono funzioni diverse. Comprendere la distinzione aiuta gli ingegneri a selezionare un sistema di frenatura dinamica compatibile.
| Componente | Funzione primaria | Focus della selezione |
|---|---|---|
| Chopper di frenatura | Commuta il circuito di frenatura in base alla tensione del bus CC. | Classe di tensione, capacità di commutazione, protezione e requisiti di frenatura. |
| Resistenza di frenatura | Converte l'energia elettrica rigenerata in calore. | Resistenza, potenza nominale, capacità di energia dell'impulso e ciclo di lavoro. |
| Bus CC VFD | Fornisce il collegamento elettrico al circuito frenante. | Limiti di tensione, compatibilità dei terminali e specifiche dell'azionamento. |
Un chopper di frenatura non è in grado di dissipare da solo l'energia rigenerativa. Controlla il percorso di commutazione, mentre il resistore assorbe l'energia. Entrambi devono essere compatibili con l'azionamento e con le condizioni operative previste.
Per le applicazioni che richiedono una soluzione elettrica più ampia, Dufew Electric offre anche componenti elettronici di potenza correlati per sistemi di azionamento industriale e di controllo della potenza.
Una corretta installazione aiuta a garantire un funzionamento sicuro, un raffreddamento efficace e prestazioni di frenata costanti. Prima della messa in servizio, il personale elettrico qualificato deve verificare quanto segue:
Durante la manutenzione ordinaria, ispezionare eventuali collegamenti allentati, accumuli di polvere, flusso d'aria limitato, segni di surriscaldamento e danni anomali al resistore. Qualsiasi test o manutenzione che coinvolga il bus CC deve seguire le istruzioni di sicurezza del produttore. L'azionamento deve essere isolato dalla fonte di alimentazione e il bus CC deve essere verificato come scarico prima dell'inizio dei lavori.
L'installazione e la manutenzione devono essere conformi ai requisiti di sicurezza elettrica applicabili. Non fare affidamento sul chopper di frenatura come sostituto del sistema di frenatura meccanico o di sicurezza richiesto da una macchina.
Il suo scopo principale è controllare l'energia rigenerativa restituita al bus CC di un VFD durante la decelerazione o l'operazione di revisione. Commuta l'energia in eccesso su un resistore di frenatura compatibile per contribuire a prevenire un'eccessiva tensione del bus CC.
No. Il chopper controlla quando il circuito di frenatura conduce, mentre la resistenza converte l'energia elettrica in calore. Svolgono funzioni complementari e devono essere correttamente abbinati.
No. Alcune unità dispongono di una capacità di frenatura integrata sufficiente per i carichi previsti. Potrebbe essere necessario un chopper esterno quando l'energia rigenerativa, la frequenza di frenatura o la decelerazione richiesta superano la capacità del circuito interno.
Le informazioni sul prodotto pubblicate identificano le configurazioni per i sistemi di azionamento compatibili da 220 V, 380 V e 690 V. Il modello esatto e la tensione di frenatura devono essere confermati rispetto alle specifiche del bus CC del convertitore.
Le unità compatibili possono essere collegate in parallelo quando una singola unità non può soddisfare la capacità di frenatura richiesta e il design del prodotto supporta questa disposizione. È necessario verificare il cablaggio, la configurazione del resistore, il coordinamento della commutazione e i requisiti termici per l'intero sistema.
La selezione dipende dai limiti di resistenza del convertitore, dalla potenza di frenatura, dall'energia per ciclo di frenatura, dalla frequenza di funzionamento e dal ciclo di lavoro. Il resistore deve inoltre essere compatibile con i valori elettrici del chopper e le condizioni di installazione.
Fornire il modello VFD, la tensione del sistema, la potenza del motore, il tipo di carico, il tempo di decelerazione, la frequenza di frenatura, le specifiche del resistore, il ciclo di lavoro e le condizioni di installazione. Questi dettagli aiutano il fornitore a valutare il modello e la configurazione appropriati.
Un chopper di frenatura opportunamente selezionato aiuta a gestire l'energia rigenerativa, a controllare l'aumento della tensione del bus CC e a supportare una frenatura dinamica affidabile nei sistemi di azionamento industriali. La sua efficacia dipende dall'adattamento del chopper, della resistenza di frenatura, della tensione di azionamento, delle caratteristiche di carico e dei requisiti termici all'applicazione.
La serie CBU di Dufew Electric offre opzioni di chopper di frenatura per sistemi di azionamento compatibili da 220 V, 380 V e 690 V, con selezione del modello in base ai valori elettrici e alle condizioni operative. Che il vostro progetto coinvolga ascensori, gru, trasportatori, centrifughe o altri macchinari industriali, un'attenta revisione delle specifiche è essenziale per trovare una soluzione di frenatura adeguata.
Se stai cercando un produttore e fornitore affidabile di chopper di frenatura per il tuo progetto di azionamento industriale, esplora i prodotti di chopper di frenatura di Dufew Electric econtattacicon le specifiche di azionamento, i requisiti di frenatura e i dettagli di installazione. Il nostro team può aiutarti a valutare una configurazione adatta alla tua applicazione.
