Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

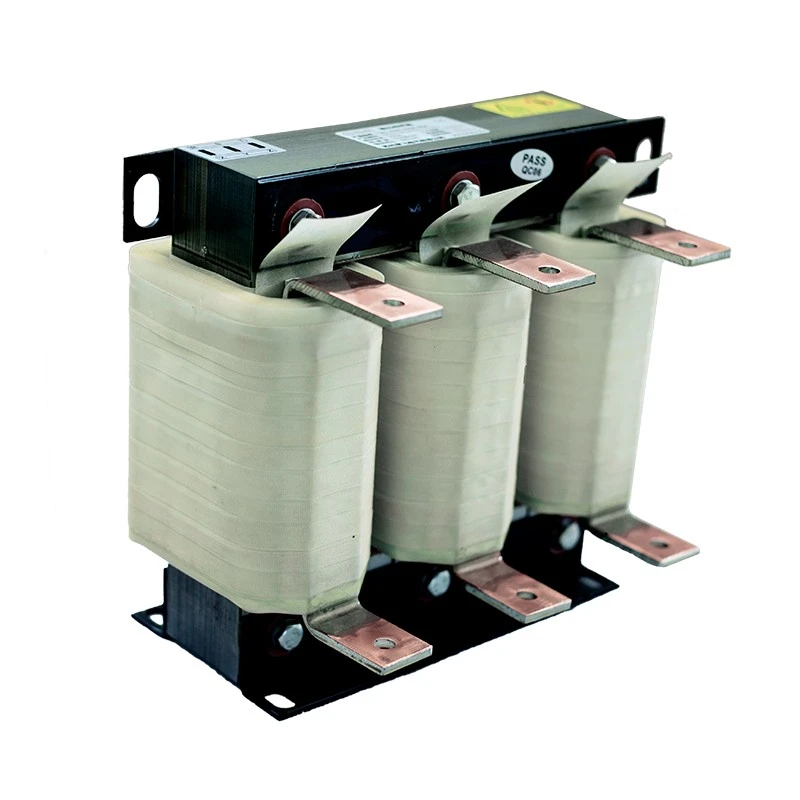

Il reattore di carico elettrico Dufew è installato in serie tra i terminali di uscita VFD (U/V/W) e i carichi del motore per migliorare la stabilità del lato carico e mantenere un funzionamento affidabile nei sistemi di azionamento del motore a lunga distanza.
Nelle applicazioni con azionamento a frequenza variabile, i segnali di commutazione ad alta frequenza generati dai dispositivi di potenza dell'inverter passano attraverso i cavi del motore. Quando la distanza del cavo aumenta, la capacità distribuita può causare corrente di carica aggiuntiva, fluttuazione di corrente e prestazioni instabili del sistema.
Aggiungendo un'impedenza adeguata al circuito di uscita, il reattore aiuta a ridurre l'influenza delle caratteristiche del cavo, a regolare la variazione di corrente e a migliorare l'affidabilità dei sistemi motore azionati da VFD.
Prodotto con nuclei in acciaio al silicio laminato a freddo a basse perdite, materiali isolanti di Classe F, tecnologia di impregnazione sotto vuoto e strutture di avvolgimento ottimizzate, Dufew Load Reactor offre prestazioni di induttanza stabili, eccellente affidabilità termica e lunga durata in condizioni industriali difficili. I modelli ad alta corrente possono adottare strutture di avvolgimento a lamina compatte per migliorare la dissipazione del calore e ridurre l'aumento di temperatura.
Le installazioni di motori a lunga distanza e i carichi industriali variabili possono creare sfide elettriche, tra cui:
- Aumento degli effetti della capacità distribuita del cavo
- Corrente di carica capacitiva eccessiva
- Fluttuazione di corrente durante il funzionamento
- Interviene la protezione da sovracorrente dell'inverter
- Ridotta stabilità dell'azionamento del motore
- Interferenze elettromagnetiche nei sistemi di controllo
Un reattore di carico adeguatamente selezionato aiuta a ottimizzare le caratteristiche elettriche sul lato carico, a migliorare la stabilità del sistema e a ridurre i tempi di fermo imprevisti nelle applicazioni industriali.
Quando i motori sono installati lontano dagli armadi VFD, le caratteristiche dei cavi possono influenzare le prestazioni elettriche e aumentare lo stress sul sistema di azionamento. Dufew Load Reactor aiuta a ridurre l'effetto della capacità distribuita del cavo e a limitare la corrente di carica capacitiva, supportando una trasmissione a lunga distanza più stabile e un funzionamento affidabile dei motori installati in remoto.
Le apparecchiature industriali spesso funzionano con carichi variabili e frequenti accelerazioni o decelerazioni. Il design ottimizzato del reattore aiuta a attenuare le fluttuazioni di corrente e a mantenere un funzionamento più coerente del motore, riducendo le condizioni operative anomale e supportando prestazioni stabili sotto carichi dinamici.
I disturbi ad alta frequenza generati durante il funzionamento del VFD possono influenzare i motori e le apparecchiature di controllo e automazione vicine. L'effetto di filtraggio sul lato carico aiuta a ridurre le componenti armoniche ad alta frequenza e le interferenze elettromagnetiche, contribuendo inoltre a ridurre il rumore e le vibrazioni di funzionamento del motore.
Utilizza un'anima in acciaio al silicio laminato a freddo a basse perdite, un sistema di isolamento di Classe F, impregnazione sotto vuoto e indurimento ad alta temperatura. Sono disponibili opzioni di avvolgimento in rame o alluminio in base ai requisiti dell'applicazione. Questa combinazione fornisce induttanza stabile, vibrazioni controllate e prestazioni termiche affidabili per il funzionamento industriale a lungo termine.
La struttura del nucleo simmetrico trifase fornisce prestazioni magnetiche bilanciate e caratteristiche di induttanza stabili, contribuendo al contempo a ridurre la perdita magnetica. Questa disposizione ottimizzata supporta prestazioni elettriche costanti e un funzionamento affidabile durante l'uso continuo.
Sono disponibili diverse configurazioni di installazione per adattarsi a vari layout di armadi e apparecchiature, comprese strutture aperte IP00, involucri protettivi IP20, installazione verticale e installazione orizzontale. Possono essere fornite anche dimensioni personalizzate in base allo spazio disponibile nell'armadio, alla struttura dell'apparecchiatura e ai requisiti specifici del progetto.
Le soluzioni Dufew Load Reactor sono ampiamente utilizzate in:
| Campo di applicazione | Requisito del cliente |
|---|---|
| Sistemi di azionamento a motore a lunga distanza | Ridurre gli effetti del cavo e migliorare la stabilità della trasmissione |
| Apparecchiature per prove industriali | Migliora la stabilità della corrente di uscita e l'affidabilità della misurazione |
| Gru portuali e mezzi di sollevamento | Mantenere un funzionamento affidabile in caso di frequenti cambiamenti di carico |
| Sistemi di azionamento per ascensori | Migliora la stabilità della guida durante l'accelerazione e la decelerazione |
| Pompe e sistemi di ventilazione | Migliorare le prestazioni operative continue |
| Laminatoi e attrezzature minerarie | Supporta applicazioni industriali pesanti |
| Sistemi di servoazionamento | Migliorare la stabilità elettrica nelle apparecchiature di automazione |
| Condizione di applicazione | Raccomandazione |
|---|---|
| La distanza del cavo motore supera i 50 metri | Raccomandato |
| La capacità distribuita del cavo influisce sul funzionamento | Raccomandato |
| Gli errori di sovracorrente dell'inverter si verificano frequentemente | Raccomandato |
| Il carico del motore cambia frequentemente | Raccomandato |
| Le interferenze ad alta frequenza influiscono sulle apparecchiature | Raccomandato |
| È richiesto un funzionamento intenso e continuo | Raccomandato |
Una scelta corretta dovrebbe considerare i parametri del VFD, le condizioni del cavo e i requisiti di carico del motore. Questi fattori aiutano a determinare le specifiche elettriche e la configurazione del reattore appropriate.
Considerare la tensione nominale, la corrente di uscita, la potenza del motore e la frequenza operativa. Questi parametri dovrebbero corrispondere al VFD e al sistema motore per garantire un funzionamento stabile.
La lunghezza e il tipo del cavo sono importanti, soprattutto per i motori installati lontano dal VFD. Quando si seleziona il reattore è necessario considerare anche l'ambiente di installazione e la capacità distribuita.
È necessario valutare le condizioni operative, la variazione del carico, i requisiti di funzionamento continuo e il livello di protezione richiesto. Accelerazioni, decelerazioni frequenti o carichi variabili possono richiedere una configurazione più robusta.
Dufew fornisce progetti di reattori personalizzati in base alle condizioni applicative, ai requisiti di installazione, ai parametri elettrici e alle specifiche del cliente.
Esempio: CAL-4321-0250-EISA
| Codice | Descrizione |
|---|---|
| CAL | Serie di reattori CA |
| 4 | Livello di tensione (2=220 V, 4=380 V, 6=690 V) |
| 3 | Tre fasi |
| 2 | Caricare il tipo di reattore |
| 1 | Caduta di tensione (1%=1%, 2%=2%) |
| 0250 | Corrente nominale (250 A) |
| EI | Struttura centrale |
| S/O | Struttura di installazione (verticale/orizzontale) |
| aria condizionata | Materiale dell'avvolgimento (alluminio/rame) |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Reattore di carico VFD |
| Posizione di installazione | Tra l'uscita VFD e il motore |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Corrente nominale | 5A--3800A |
| Frequenza | 50Hz / 60Hz / Personalizzabile fino a 500Hz |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Capacità di sovraccarico | 1,5 volte la corrente nominale per 60 secondi |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Classe di protezione | IP00/IP20 |
| Classe di temperatura | T40 |
| Classe di isolamento | Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Livello di rumore | ≤65dB |
| Durata di servizio | ≥15 anni |
| Standard di produzione | IEC289/GB10229/JB9644 |
Dufew Electric è specializzata in reattori, resistori, sistemi di frenatura, trasformatori e soluzioni personalizzate di elettronica di potenza. Il suo processo di produzione comprende la lavorazione di anime in acciaio al silicio, avvolgimento di precisione, impregnazione sotto vuoto, polimerizzazione ad alta temperatura e test delle prestazioni elettriche.
Il controllo di qualità comprende la resistenza di isolamento, la tensione di tenuta, l'aumento della temperatura e la verifica delle prestazioni elettriche per garantire prestazioni affidabili del prodotto.
Dufew supporta la progettazione elettrica personalizzata, la produzione OEM, la documentazione tecnica e l'ingegneria delle applicazioni per diversi requisiti industriali.
I prodotti Dufew sono fabbricati secondo requisiti industriali riconosciuti, tra cui:
- Sistema di Gestione della Qualità ISO 9001
- Conformità CE
-IEC289
-GB10229
-JB9644
Dufew fornisce soluzioni professionali di imballaggio per l'esportazione in base alle dimensioni, al peso e ai requisiti di trasporto del prodotto.
L'imballaggio include:
- Protezione antiurto
- Protezione dall'umidità per il trasporto marittimo
- Casse di legno standard per l'esportazione
- Registri delle ispezioni pre-imbarco
Queste misure garantiscono una consegna sicura e un funzionamento affidabile dopo l'installazione.
| Confronto | Caricare il reattore | Reattore di uscita |
|---|---|---|
| Scopo principale | Migliora la stabilità del lato carico e riduce gli effetti dei cavi | Ridurre lo stress della tensione PWM sull'isolamento del motore |
| Preoccupazione principale | Capacità del cavo, fluttuazioni di corrente, stabilità del sistema | Sollecitazione dv/dt e picchi di tensione |
| Applicazione tipica | Sistemi di cavi lunghi, carichi variabili, attrezzature pesanti | Protezione del motore e miglioramento della forma d'onda |
| Posizione di installazione | Lato uscita VFD | Lato uscita VFD |
| Fattori di selezione | Lunghezza del cavo, caratteristiche di carico, stabilità del sistema | Isolamento del motore, stress di commutazione, velocità di aumento della tensione |
Viene comunemente utilizzato quando le distanze dei cavi motore sono lunghe, le caratteristiche dei cavi influiscono sulle prestazioni del sistema, si verificano interventi di protezione dell'inverter o è necessaria una migliore stabilità elettrica in caso di variazioni dei carichi.
Entrambi sono installati sul lato di uscita del VFD, ma servono a scopi applicativi diversi. Questo prodotto migliora principalmente la stabilità del sistema in condizioni di cavi lunghi, carichi variabili e ambienti industriali esigenti, mentre un reattore di uscita si concentra maggiormente sulla riduzione dello stress della tensione PWM e sulla protezione dell'isolamento del motore. La scelta finale dipende dalla lunghezza del cavo, dalle caratteristiche del motore e dalle condizioni operative.
SÌ. Riducendo i disturbi ad alta frequenza e migliorando la stabilità della corrente, può aiutare a ridurre il rumore elettromagnetico e le vibrazioni durante il funzionamento del motore.
SÌ. Dufew fornisce soluzioni personalizzate che coprono tensione, corrente, caduta di tensione, materiale di avvolgimento, struttura di installazione e requisiti di protezione in base a specifiche applicazioni industriali.
Dufew Electric fornisce soluzioni affidabili per applicazioni VFD industriali, supportate da capacità di produzione professionali, servizi di ingegneria personalizzati e un rigoroso controllo di qualità. Dai sistemi di motori a lunga distanza alle apparecchiature industriali pesanti, le soluzioni sono progettate per migliorare la stabilità del sistema e supportare un funzionamento affidabile.
Contatta Dufew Electric per la progettazione personalizzata del reattore e la cooperazione OEM.
