Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Il reattore di uscita elettrica Dufew è installato tra i terminali di uscita del VFD e il motore per migliorare la qualità della trasmissione di potenza e proteggere i sistemi motore dallo stress di commutazione ad alta frequenza.
Le caratteristiche di commutazione rapida della tensione di uscita PWM dai VFD possono generare un elevato stress dv/dt, onde di tensione riflesse, correnti armoniche e corrente di carica aggiuntiva del cavo. Questi effetti diventano più gravi quando si utilizzano cavi lunghi tra l'inverter e il motore.
Aggiungendo un'impedenza adeguata al circuito di uscita, il reattore aiuta ad uniformare le forme d'onda di tensione, a ridurre i picchi di tensione sui terminali del motore, a ridurre lo stress di isolamento e a migliorare l'affidabilità dei sistemi di azionamento industriali.
I reattori Dufew utilizzano nuclei in acciaio al silicio a basse perdite, materiali isolanti ad alta temperatura e strutture di avvolgimento ottimizzate per garantire prestazioni stabili in condizioni di funzionamento industriale continuo.
Se il cavo tra inverter e motore è troppo lungo, la capacità distribuita del cavo genera ulteriore corrente di carica.
Senza un'adeguata protezione, ciò potrebbe causare:
- Allarmi di sovracorrente VFD
- Funzionamento instabile del motore
- Aumento dello stress in uscita dell'inverter
- Ridotta affidabilità del sistema
La reattanza di uscita VFD riduce la corrente di carica capacitiva e migliora la stabilità del sistema, soprattutto per le applicazioni in cui il motore è installato lontano dall'armadio dell'inverter.
Il reattore riduce l'impatto delle variazioni di tensione PWM ad alta frequenza generate dal VFD, contribuendo a proteggere l'isolamento del motore durante il funzionamento continuo.
Riduce lo stress da tensione sugli avvolgimenti del motore, riduce l'invecchiamento dell'isolamento e prolunga la durata del motore. Ciò aiuta a migliorare l'affidabilità complessiva del sistema, soprattutto nelle applicazioni industriali più impegnative.
Quando i motori sono installati lontano dagli armadi VFD, i cavi lunghi possono aumentare la corrente di carica e causare effetti di tensione riflessa.
Il reattore aiuta a ridurre questi impatti migliorando la qualità della forma d'onda della corrente e limitando le fluttuazioni di tensione. Supporta distanze di trasmissione via cavo più lunghe mantenendo un funzionamento stabile del motore.
Il design induttivo ottimizzato aiuta a sopprimere i componenti armonici ad alta frequenza generati durante il funzionamento del VFD.
Riduce inoltre il rumore elettromagnetico del motore, la corrente di dispersione e le potenziali interferenze con le apparecchiature di automazione e controllo vicine, creando un ambiente operativo più stabile.

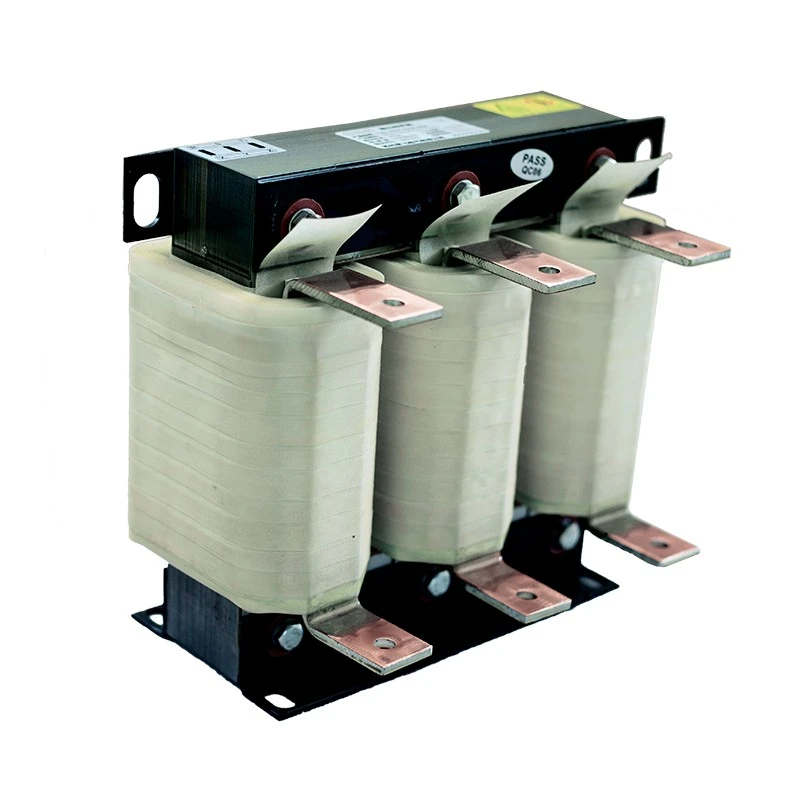

Il reattore è realizzato con un nucleo in acciaio al silicio laminato a freddo, sistema di isolamento di Classe F, processo di impregnazione sotto vuoto e opzioni di avvolgimento in rame o alluminio.
Questa struttura robusta garantisce induttanza stabile, vibrazioni ridotte e prestazioni termiche affidabili per il funzionamento industriale a lungo termine.
La struttura simmetrica del nucleo trifase fornisce prestazioni magnetiche bilanciate su tutti gli avvolgimenti.
Aiuta a ridurre le perdite magnetiche mantenendo caratteristiche di induttanza stabili, garantendo prestazioni elettriche costanti durante il funzionamento del VFD.
Il reattore è disponibile in diverse configurazioni, comprese strutture aperte IP00 e custodie con protezione IP20, per soddisfare le diverse esigenze di installazione.
Supporta metodi di installazione sia verticale che orizzontale. Sono disponibili dimensioni personalizzate per adattarsi allo spazio dell'armadio, alle condizioni di montaggio e alle esigenze applicative specifiche.
Le soluzioni con reattori Dufew sono ampiamente utilizzate nelle applicazioni industriali in cui sono richiesti la protezione del motore e il funzionamento stabile del VFD.
Le applicazioni tipiche includono:
- Sistemi di azionamento a frequenza variabile per migliorare la stabilità della potenza e ridurre lo stress elettrico sui motori.
- Armadi di controllo di motori industriali, pompe e ventilatori che richiedono un funzionamento continuo e affidabile.
- Gru e attrezzature di sollevamento, macchine minerarie e attrezzature portuali utilizzate in condizioni di lavoro impegnative.
- Laminatoi, macchine per stampaggio a iniezione e macchine tessili per processi produttivi stabili ed efficienti.
- Linee di produzione automatizzate e apparecchiature per l'energia rinnovabile in cui sono importanti prestazioni energetiche affidabili.
| Condizione di applicazione | Raccomandazione |
|---|---|
| La lunghezza del cavo motore supera i 50 metri | Raccomandato |
| È richiesta la protezione dell'isolamento del motore | Raccomandato |
| Il rumore del motore deve essere ridotto | Raccomandato |
| Le interferenze ad alta frequenza influiscono sui sensori | Raccomandato |
| Accelerazioni e decelerazioni frequenti | Raccomandato |
La selezione del reattore dovrebbe basarsi sui parametri del VFD, sulle condizioni del cavo e sui requisiti del motore per garantire prestazioni adeguate e un funzionamento affidabile.
La selezione dovrebbe considerare fattori chiave come:
- Tensione nominale e corrente di uscita
- Potenza motore e frequenza operativa
Anche le caratteristiche del cavo e le condizioni di installazione influiscono sulla scelta del reattore, tra cui:
- Lunghezza e tipo di cavo
- Ambiente di installazione
- Capacità distribuita
L'isolamento del motore e le condizioni operative devono essere valutati per corrispondere alla soluzione del reattore appropriata, tra cui:
- Classe di isolamento
- Condizioni operative
- Requisiti di protezione
Dufew fornisce progetti di reattori personalizzati in base alle diverse applicazioni industriali e ai requisiti di sistema.
CAL-4321-0250-EISA
| Codice | Descrizione |
|---|---|
| CAL | Serie di reattori CA |
| 4 | Livello di tensione |
| 3 | Tre fasi |
| 2 | Tipo di reattanza di uscita |
| 1 | Caduta di tensione |
| 0250 | Corrente nominale |
| EI | Struttura centrale |
| S | Tipo di installazione |
| A | Avvolgimento in alluminio |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Reattore di uscita VFD |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza | 50Hz/60Hz |
| Corrente nominale | 5A - 3800A |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Capacità di sovraccarico | 1,5 volte la corrente nominale per 60 secondi |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 1 min |
| Resistenza di isolamento | ≥100MΩ |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Livello di rumore | ≤65dB |
| Durata di servizio | ≥15 anni |
Dufew Electric è specializzata in componenti di potenza industriale e soluzioni di reattori personalizzati.
Ogni reattore di uscita è prodotto con processi controllati tra cui:
- Ispezione della produzione del nucleo
- Controllo del processo di avvolgimento
- Test di resistenza all'alta tensione
- Prove di resistenza d'isolamento
- Ispezione dell'aumento della temperatura
- Verifica delle prestazioni elettriche
I prodotti possono essere forniti con:
- Conformità al sistema di gestione della qualità ISO
- Prodotti certificati CE
- Documentazione tecnica personalizzata
Prima della spedizione, ciascun reattore viene ispezionato in base alle specifiche del cliente per garantire installazione e funzionamento affidabili.
I reattori industriali richiedono una protezione affidabile durante il trasporto internazionale a causa del loro peso e dei componenti elettromagnetici.
Dufew fornisce:
| Metodo di trasporto | Applicazione |
|---|---|
| Trasporto via mare | Grandi commesse industriali e progetti di attrezzature complete |
| Trasporto aereo | Requisiti di consegna urgenti e di campioni |
| Trasporti terrestri | Consegna industriale regionale |
Caratteristiche dell'imballaggio:
- Protezione resistente all'umidità
- Fissaggio antiurto
- Esportare casse di legno standard
- Imballaggio personalizzato in base alle dimensioni e al peso del prodotto
Viene installato tra i terminali di uscita del VFD e il motore per migliorare la qualità della forma d'onda di uscita e ridurre lo stress elettrico sul lato motore.
Viene comunemente utilizzato per applicazioni con cavi lunghi, protezione dell'isolamento del motore e sistemi interessati da picchi di tensione, rumore o interferenze.
No. I componenti lato ingresso e lato motore hanno funzioni diverse. Uno si concentra sulla protezione dell'alimentatore, mentre l'altro migliora le prestazioni lato motore.
SÌ. Dufew fornisce soluzioni personalizzate in base a tensione, corrente, requisiti di installazione e ambiente operativo.
Dufew Electric fornisce soluzioni di reattori affidabili per applicazioni VFD industriali con capacità di produzione professionale, supporto tecnico personalizzato e rigoroso controllo di qualità.
Dalla protezione del motore alle applicazioni di azionamento a lunga distanza, Dufew aiuta i clienti a migliorare l'affidabilità delle apparecchiature, ridurre i costi di manutenzione e ottenere un funzionamento stabile.
