Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

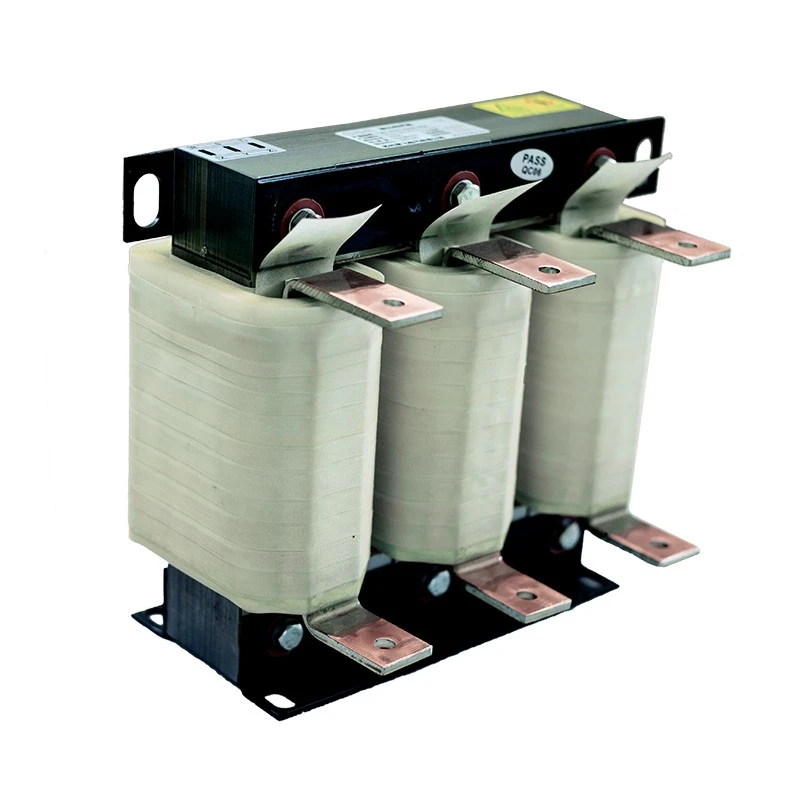

Il reattore di linea CA Dufew Electric è installato tra l'alimentatore CA e i terminali di ingresso del VFD per fornire un'impedenza controllata, aiutando a stabilizzare il flusso di corrente e migliorare l'ambiente elettrico generale.
Il reattore aiuta a ridurre la corrente armonica generata dai circuiti raddrizzatori VFD, a limitare gli sbalzi di corrente improvvisi, a proteggere i componenti di ingresso dell'inverter e a migliorare l'affidabilità complessiva del sistema di alimentazione.
I moderni azionamenti a frequenza variabile (VFD) utilizzano la tecnologia di commutazione ad alta velocità per controllare la velocità del motore e migliorare l'efficienza energetica. Tuttavia, il processo di commutazione e le caratteristiche di ingresso non lineari possono introdurre disturbi elettrici nel sistema di alimentazione.
Senza un'adeguata protezione dell'ingresso, i sistemi VFD potrebbero subire distorsioni armoniche della corrente, picchi di corrente in ingresso, fluttuazioni di tensione, interferenze elettriche e maggiore stress sui componenti dell'inverter.
Questi problemi possono portare al surriscaldamento delle apparecchiature elettriche, alla riduzione della durata utile dell'inverter, al danneggiamento dei condensatori del bus CC, al funzionamento instabile del motore e ai tempi di fermo imprevisti delle apparecchiature.
I raddrizzatori di ingresso VFD possono generare correnti armoniche che influiscono sulla rete elettrica, soprattutto negli impianti che utilizzano più sistemi di inverter.
Riduce l'impatto armonico aggiungendo impedenza al circuito di ingresso, contribuendo a migliorare la qualità dell'alimentazione e a mantenere un ambiente elettrico più stabile.
I vantaggi includono:
- Ridotto feedback armonico all'alimentazione
- Miglioramento della stabilità della forma d'onda della tensione
- Ridotte interferenze tra apparecchiature elettriche
- Migliore protezione dei condensatori e dei trasformatori di potenza
Per le fabbriche con più azionamenti a velocità variabile, aiuta a creare un sistema di alimentazione più affidabile e stabile.
Durante l'avvio del motore, l'accelerazione, i cambiamenti di carico o condizioni di alimentazione instabili, potrebbe verificarsi un impatto di corrente eccessivo che influirà sui componenti dell'inverter.
Il reattore aiuta a ridurre lo stress elettrico limitando la corrente di picco in ingresso, riducendo lo stress sui ponti raddrizzatori, proteggendo i componenti del bus CC dell'inverter e migliorando l'affidabilità del VFD a lungo termine.
È particolarmente adatto per sistemi di alimentazione industriali con elevata capacità di cortocircuito o trasformatori a bassa impedenza.
Gli ambienti industriali richiedono componenti elettrici in grado di funzionare continuamente in condizioni di carico variabile e condizioni di lavoro impegnative.
Il reattore di linea AC Dufew Electric adotta un design elettromagnetico ottimizzato e una tecnologia di isolamento per ottenere prestazioni di induttanza stabili, aumento della temperatura inferiore, vibrazioni elettromagnetiche ridotte e funzionamento affidabile a lungo termine.
Il reattore utilizza materiali del nucleo in acciaio al silicio laminato a freddo di alta qualità per ridurre le perdite magnetiche e mantenere prestazioni di induttanza stabili durante il funzionamento continuo.
Questo disegno fornisce:
- Minori perdite di energia e migliore efficienza operativa
- Migliori prestazioni termiche in condizioni di carico continuo
- Caratteristiche elettriche stabili
- Prestazioni affidabili per il funzionamento industriale a lungo termine
Sulla base dei diversi requisiti attuali, Dufew Electric fornisce strutture di avvolgimento ottimizzate per garantire prestazioni elettriche affidabili in varie applicazioni industriali.
Il design dell'avvolgimento presenta:
- Opzioni di avvolgimento in rame o alluminio per diverse esigenze applicative
- Design del conduttore ad alta corrente per supportare condizioni operative impegnative
- Miglioramento delle prestazioni di dissipazione del calore
- Ridotto aumento della temperatura dell'avvolgimento durante il funzionamento
Questa struttura ottimizzata consente al reattore di soddisfare i diversi requisiti attuali dell'industria mantenendo un funzionamento stabile ed efficiente.
Il gruppo dell'avvolgimento viene lavorato tramite impregnazione sotto vuoto e polimerizzazione ad alta temperatura, migliorando le prestazioni di isolamento e potenziando la resistenza meccanica complessiva.
Il processo migliora:
- Resistenza isolante per un funzionamento più sicuro
- Stabilità meccanica in condizioni di vibrazioni
- Resistenza alle vibrazioni e all'impatto ambientale
- Durata operativa a lungo termine
Questo processo di produzione aiuta a mantenere prestazioni affidabili e una maggiore durata in ambienti industriali.
La selezione del reattore di linea CA corretto richiede la corrispondenza dei parametri del reattore con il sistema VFD.
Dufew Electric valuta i seguenti fattori:
| Parametro di selezione | Considerazione sulla progettazione |
|---|---|
| Voltaggio VFD | Determina il livello di isolamento e la configurazione del reattore |
| Corrente nominale | Determina la dimensione del conduttore e il design termico |
| Potenza del motore | Influenza la scelta della capacità del reattore |
| Caduta di tensione | Determina i requisiti di impedenza |
| Frequenza operativa | Influisce sulla progettazione elettromagnetica |
| Ambiente di installazione | Determina la protezione e la struttura di montaggio |
Prima del preventivo, i clienti dovrebbero fornire:
- Potenza nominale VFD
- Tensione in ingresso
- Corrente nominale
- Caduta di tensione richiesta
- Condizioni di installazione
- Ambiente operativo
| Articolo | Reattanza di linea CA | Reattore di uscita |
|---|---|---|
| Posizione di installazione | Tra l'alimentazione e l'ingresso VFD | Tra l'uscita VFD e il motore |
| Funzione principale | Ridurre le armoniche in ingresso e la corrente di picco | Protegge l'isolamento del motore e riduce lo stress della forma d'onda in uscita |
| Applicazione principale | Miglioramento della qualità dell'energia | Protezione motore a cavo lungo |
| Utenti tipici | Sistemi VFD industriali | Motori con collegamenti via cavo a lunga distanza |
Dufew Electric fornisce soluzioni di reattori sia di ingresso che di uscita in base ai requisiti del sistema.
Diversi sistemi industriali richiedono configurazioni elettriche e metodi di installazione diversi. Dufew Electric fornisce soluzioni di reattori personalizzate in base ai requisiti applicativi, aiutando i clienti a ottenere prestazioni affidabili e un'integrazione perfetta in vari sistemi di controllo industriale.
Il reattore può essere personalizzato in base ai parametri elettrici chiave, tra cui tensione nominale, corrente nominale, percentuale di caduta di tensione e frequenza operativa, per soddisfare i diversi requisiti del sistema di alimentazione.
Per adattarsi ai diversi layout dell'armadio e agli ambienti di installazione, i reattori Dufew supportano molteplici opzioni di installazione, tra cui l'installazione in armadio, l'installazione autonoma, il montaggio verticale e il montaggio orizzontale.
In base alle condizioni applicative specifiche e ai requisiti attuali, i clienti possono scegliere materiali di avvolgimento adatti, inclusi avvolgimenti in rame o avvolgimenti in alluminio.
Con opzioni di configurazione flessibili e design personalizzati, i reattori Dufew possono essere integrati in diversi sistemi di controllo industriale mantenendo un funzionamento stabile e affidabile.
Il reattore di linea CA Dufew Electric è ampiamente utilizzato nei sistemi industriali che richiedono una migliore qualità dell'alimentazione VFD e protezione elettrica.
| Applicazione | Attrezzatura tipica | Principali vantaggi |
|---|---|---|
| Automazione industriale | Macchine CNC, linee di produzione, servosistemi | Stabilità elettrica migliorata |
| Sistemi di azionamento del motore | Pompe, ventilatori, compressori, trasportatori | Ridotto stress dell'inverter |
| Attrezzature pesanti | Gru, ascensori, sistemi di sollevamento | Funzionamento affidabile in caso di carichi variabili |
| Industria manifatturiera | Laminatoi, apparecchiature di lavorazione | Migliore qualità dell'energia |
| Sistemi di energia rinnovabile | Sistemi inverter, apparecchiature per l'accumulo di energia | Conversione di potenza stabile |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Reattanza di linea CA |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza di lavoro | 50Hz / 60Hz / Fino a 500Hz |
| Corrente nominale | 5A - 3800A |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Capacità di sovraccarico | 1,5 volte la corrente nominale per 60 secondi |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | T40/F (155℃) |
| Grado ignifugo | UL94V-2 |
| Livello di rumore | ≤65dB |
| Durata di servizio | ≥15 anni |
| Standard | IEC289:1987 / GB10229-88 / JB9644-1999 |
Esempio: CAL-4312-0250-EISA
| Codice | Descrizione |
|---|---|
| CAL | Reattanza di linea CA |
| 4 | Livello di tensione (2=220 V, 4=380 V, 6=690 V) |
| 3 | Numero di fase |
| 1 | Tipo di reattore |
| 2 | Caduta di tensione |
| 0250 | Corrente nominale |
| EI | Struttura centrale |
| S | Struttura dell'installazione |
| A | Materiale di avvolgimento |
Prima della consegna, Dufew Electric esegue ispezioni elettriche e strutturali per garantire un funzionamento affidabile.
I test includono:
| Articolo di prova | Requisito |
|---|---|
| Prova di resistenza d'isolamento | ≥100MΩ |
| Prova di rigidità dielettrica | 3000 V CA |
| Test di aumento della temperatura | Secondo il carico nominale |
| Verifica dei parametri elettrici | Induttanza e conferma di corrente |
| Ispezione dell'aspetto | Ispezione nuclei, avvolgimenti, terminali |
Dufew Electric è specializzata in componenti elettronici di potenza e soluzioni elettriche personalizzate, fornendo reattori di linea CA affidabili per varie applicazioni industriali.
Con capacità di produzione integrate, Dufew gestisce i processi produttivi chiave, dalla lavorazione delle anime e della produzione di bobine all'assemblaggio finale e al controllo di qualità.
Il processo di produzione comprende il taglio dell'acciaio al silicio, l'assemblaggio del nucleo e l'ispezione delle prestazioni magnetiche per garantire caratteristiche elettromagnetiche stabili.
Dufew fornisce opzioni di avvolgimento in rame e alluminio con trattamento di isolamento professionale e processi di impregnazione sotto vuoto per migliorare l'affidabilità e la durata del prodotto.
La produzione finale comprende l'installazione del terminale, i test elettrici e l'ispezione di qualità per garantire che ogni reattore soddisfi gli standard prestazionali richiesti.
Questa capacità di produzione integrata consente a Dufew Electric di fornire sia reattori di linea CA standard che soluzioni personalizzate per diverse applicazioni industriali.
Dufew Electric segue procedure strutturate di gestione della qualità per garantire prestazioni costanti del prodotto e funzionamento affidabile per tutta la vita utile.
I documenti di qualità disponibili includono:
- Certificazione del Sistema di Gestione della Qualità ISO
- Certificazione CE
- Rapporti di prova del prodotto
Documenti tecnici e registrazioni di ispezione possono essere forniti in base ai requisiti del progetto del cliente.
I reattori di linea CA richiedono protezione da umidità, vibrazioni e impatti meccanici durante il trasporto.
Dufew Electric fornisce:
- Imballaggio standard per l'esportazione
- Protezione dall'umidità
- Fissaggio interno rinforzato
- Etichette identificative del prodotto
Prima della spedizione, gli ingegneri confermano:
- Specifiche del prodotto
- Peso e dimensioni
- Requisiti di installazione
- Requisiti di consegna
Selezionare il reattore appropriato in base alla potenza nominale del VFD, alla tensione di ingresso, alla corrente nominale e alla caduta di tensione richiesta per garantire la compatibilità con il sistema di applicazione.
Prima dell'installazione, controllare attentamente le condizioni del prodotto, comprese le condizioni del nucleo, l'aspetto dell'avvolgimento e le connessioni dei terminali per garantire che il reattore sia pronto per il funzionamento.
Il metodo di connessione standard è:
Alimentazione → Reattanza di linea CA → Ingresso VFD
Il reattore deve essere installato in un'area ben ventilata con spazio sufficiente per la dissipazione del calore e la futura manutenzione.
Durante il collegamento elettrico, accertarsi che il cablaggio sia corretto, i collegamenti dei terminali sicuri e la messa a terra adeguata per mantenere un funzionamento sicuro e affidabile.
Dopo l'installazione, eseguire un test di funzionamento controllando il rumore di funzionamento, monitorando l'aumento della temperatura e verificando le prestazioni generali del sistema.
Una reattanza di linea CA è installata sul lato di ingresso di un azionamento a frequenza variabile (VFD) per ridurre la distorsione armonica, limitare i picchi di corrente, migliorare la qualità dell'alimentazione e proteggere i componenti dell'inverter dallo stress elettrico.
Non tutte le applicazioni VFD richiedono un reattore di ingresso. È consigliato per sistemi con problemi armonici, alimentazione instabile, frequenti fluttuazioni di corrente, funzionamento di più inverter o apparecchiature elettriche sensibili.
La caduta di tensione adeguata dipende dai requisiti di qualità dell'alimentazione del sistema, dalle condizioni armoniche, dalle caratteristiche di ingresso e dall'ambiente operativo. Dufew Electric valuta i parametri dell'applicazione e consiglia una configurazione adeguata.
SÌ. Riducendo l'impatto della corrente e lo stress elettrico sul lato di ingresso del VFD, aiuta a migliorare la stabilità del sistema e a prolungare la durata dei componenti dell'inverter.
SÌ. Dufew Electric fornisce soluzioni personalizzate in base a tensione, corrente, frequenza, struttura di installazione, materiale di avvolgimento e altri requisiti del progetto.
I clienti dovrebbero fornire:
- Potenza nominale del VFD
- Tensione in ingresso
- Corrente nominale
- Caduta di tensione richiesta
- Ambiente di installazione
- Condizioni operative
Dufew Electric fornisce soluzioni personalizzate di reattori di linea CA per clienti industriali che richiedono una migliore protezione VFD, controllo delle armoniche e gestione della qualità dell'alimentazione.
Con capacità di produzione professionali, supporto tecnico e procedure di test complete, Dufew Electric aiuta i clienti a sviluppare soluzioni affidabili per i sistemi di azionamento industriali.
Invia i parametri del tuo VFD e i requisiti dell'applicazione a Dufew Electric e i nostri ingegneri ti consiglieranno una configurazione adatta in base alle tue condizioni operative.
