Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Gli azionamenti a frequenza variabile forniscono un controllo efficiente della velocità del motore e una gestione dell'energia, ma il loro funzionamento di commutazione ad alta frequenza può introdurre correnti armoniche, fluttuazioni di tensione e ulteriore stress elettrico alle apparecchiature collegate.

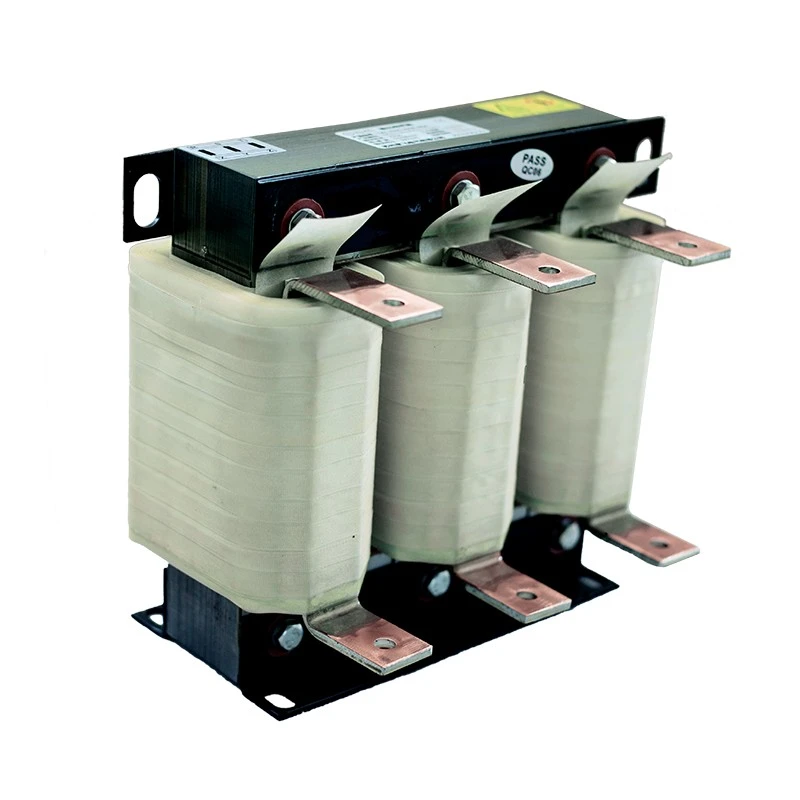

Il reattore elettrico a frequenza variabile Dufew migliora le prestazioni del sistema VFD aggiungendo un'impedenza adeguata al circuito. A seconda della posizione di installazione e dei requisiti del sistema, fornisce diverse funzioni di protezione sia per il lato alimentazione che per il lato carico del motore.
La scelta dipende dal fatto che il problema elettrico principale si verifichi sul lato dell'alimentazione o sul lato del carico del motore.
Se installato sul lato ingresso di un VFD, il reattore contribuisce a migliorare la qualità dell'alimentazione, ridurre l'influenza armonica e limitare l'impatto della corrente transitoria.
Se installato sul lato di uscita di un VFD, aiuta a ottimizzare le condizioni elettriche del lato motore, a ridurre lo stress correlato alla commutazione e a migliorare l'affidabilità del sistema di azionamento.
Realizzati con nuclei in acciaio al silicio laminato a freddo a basse perdite, materiali isolanti di Classe F, tecnologia di impregnazione sotto vuoto e strutture di avvolgimento ottimizzate, i reattori Dufew forniscono prestazioni di induttanza stabili, caratteristiche termiche affidabili e durata industriale a lungo termine.
Ambienti industriali diversi richiedono configurazioni di reattori diverse. Dufew fornisce soluzioni basate sull'applicazione in base alle condizioni operative effettive, alla struttura del sistema e ai requisiti elettrici, contribuendo a migliorare le prestazioni sia lato potenza che lato motore.
Installata tra l'alimentatore e i terminali di ingresso del VFD, la configurazione sul lato ingresso viene utilizzata principalmente per migliorare l'ambiente elettrico del sistema di azionamento. Aiuta a ridurre l'impatto della corrente armonica e della corrente di picco in ingresso, migliorando al tempo stesso la stabilità dell'alimentatore e limitando le interferenze che potrebbero influenzare PLC, sensori e altre apparecchiature di controllo.
Questa configurazione è adatta per strutture industriali con più sistemi VFD, apparecchiature che funzionano in condizioni di alimentazione instabile e applicazioni in cui è richiesta una migliore qualità dell'alimentazione.
Installata tra i terminali di uscita del VFD e il motore, la configurazione sul lato di uscita si concentra sul miglioramento delle condizioni operative del lato motore. Aiuta a ridurre lo stress da commutazione PWM, a migliorare la qualità della forma d'onda in uscita e a limitare i disturbi elettrici, supportando un funzionamento del motore più stabile e affidabile.
Le applicazioni tipiche includono collegamenti di motori a lunga distanza, macchinari pesanti e apparecchiature in cui è importante una migliore affidabilità del motore.
Per le applicazioni interessate da condizioni di alimentazione instabili o interferenze armoniche, i reattori aiutano a ridurre l'impatto della corrente armonica, migliorare la stabilità dell'alimentazione e limitare le variazioni transitorie della corrente. Possono inoltre ridurre le interferenze elettriche che colpiscono le apparecchiature sensibili, rendendoli adatti a sistemi industriali con più azionamenti o severi requisiti di qualità dell'energia.
Lato motore, il reattore aiuta a ridurre lo stress elettrico causato dalla commutazione ad alta frequenza e a migliorare le condizioni del circuito di uscita. Ciò supporta il funzionamento affidabile del motore e può aiutare a ridurre le interruzioni anomale durante condizioni operative impegnative.
I reattori Dufew utilizzano nuclei di acciaio al silicio laminato a freddo a basse perdite, design di circuiti magnetici ottimizzati e tecnologia di avvolgimento di precisione per mantenere caratteristiche di induttanza stabili durante il funzionamento continuo. La struttura risultante aiuta a ridurre la perdita magnetica e l'aumento della temperatura, supportando allo stesso tempo prestazioni affidabili a lungo termine.
Il sistema di isolamento combina materiali isolanti di Classe F con impregnazione sotto vuoto e processi di polimerizzazione ad alta temperatura. Questa costruzione migliora la resistenza all'umidità, la resistenza meccanica e la durabilità termica, aiutando il reattore a mantenere prestazioni affidabili e una maggiore durata in ambienti industriali.
Dufew supporta soluzioni di reattori personalizzate in base a tensione nominale, corrente nominale, requisiti di caduta di tensione, struttura di installazione, materiale di avvolgimento e requisiti di protezione. La configurazione può essere adattata a diversi parametri elettrici e layout dell'armadio.
Le opzioni disponibili includono avvolgimenti in rame o alluminio, installazione verticale o orizzontale e diverse strutture di protezione come design aperti IP00 e involucri protettivi IP20. Questa flessibilità consente al reattore di essere integrato in un'ampia gamma di VFD e sistemi di alimentazione industriali.
Le soluzioni del reattore Dufew sono ampiamente utilizzate in:
| Applicazione | Requisito principale |
|---|---|
| Sistemi di azionamento a frequenza variabile | Migliorare la stabilità elettrica e l'affidabilità |
| Apparecchiature per l'automazione industriale | Ridurre le interferenze elettriche |
| Pompe e sistemi di ventilazione | Supporta il funzionamento continuo del motore |
| Gru e mezzi di sollevamento | Migliora l'affidabilità sotto carichi dinamici |
| Ascensori | Migliora la stabilità del sistema di azionamento |
| Macchine per stampaggio ad iniezione | Migliorare le prestazioni di controllo del motore |
| Macchine tessili | Mantenere un funzionamento stabile |
| Apparecchiature per prove industriali | Migliora la consistenza elettrica |
La corretta configurazione del reattore dipende dai reali requisiti del sistema.
| Condizione di applicazione | Soluzione consigliata |
|---|---|
| Scarsa qualità dell'alimentazione o interferenze armoniche | Reattore lato ingresso |
| Più VFD che condividono una fonte di alimentazione | Reattore lato ingresso |
| Requisito di protezione del motore | Reattore lato uscita |
| Collegamento motore a lunga distanza | Reattore lato uscita |
| Accelerazioni e decelerazioni frequenti | Reattore lato uscita |
| Ottimizzazione completa del sistema VFD | Soluzione reattore personalizzata |
Dufew fornisce supporto tecnico per consigliare specifiche adeguate in base a tensione, corrente, posizione di installazione e ambiente operativo.
La scelta del reattore giusto richiede la considerazione dei parametri VFD, delle condizioni effettive del sistema e del livello di protezione richiesto. L'abbinamento di questi fattori con le caratteristiche elettriche e meccaniche del reattore aiuta a garantire un funzionamento stabile e una corretta integrazione nel sistema di azionamento.
I parametri chiave del VFD includono tensione nominale, corrente nominale, potenza del motore e frequenza operativa. Questi valori determinano i requisiti elettrici di base del reattore e dovrebbero essere abbinati alle specifiche del sistema di azionamento.
È necessario valutare anche la posizione di installazione, le condizioni dell'alimentazione, la distanza di collegamento del motore, le caratteristiche del carico e l'ambiente operativo. Ad esempio, cavi motore lunghi, frequenti cambiamenti di carico o ambienti industriali impegnativi possono richiedere una diversa configurazione del reattore.
La funzione di protezione richiesta è un'altra considerazione importante. A seconda dell'applicazione, il reattore può essere selezionato per ridurre l'impatto armonico, migliorare la stabilità della potenza, fornire protezione lato motore, soddisfare specifici requisiti di caduta di tensione o supportare il funzionamento continuo con carichi impegnativi.
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Reattore di azionamento a frequenza variabile |
| Applicazione | Applicazioni VFD lato ingresso/uscita |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Corrente nominale | 5A - 3800A |
| Fase | Monofase/Trifase |
| Frequenza | 50Hz / 60Hz / Personalizzabile fino a 500Hz |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Materiale di avvolgimento | Rame/Alluminio |
| Tipo di installazione | Verticale/orizzontale |
| Metodo di raffreddamento | Raffreddamento ad aria naturale |
| Capacità di sovraccarico | 1,5 volte la corrente nominale per 60 secondi |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Livello di rumore | ≤65dB |
| Durata di servizio | ≥15 anni |
| Standard | IEC289/GB10229/JB9644 |
Esempio: CAL-4321-0250-EISA
| Codice | Descrizione |
|---|---|
| CAL | Serie di reattori CA |
| 4 | Livello di tensione |
| 3 | Tre fasi |
| 2 | Tipo di reattore |
| 1 | Caduta di tensione |
| 0250 | Corrente nominale |
| EI | Struttura centrale |
| S/O | Struttura dell'installazione |
| aria condizionata | Materiale di avvolgimento |
Dufew Electric è specializzata in componenti elettronici di potenza, inclusi reattori, resistori, sistemi di frenatura, trasformatori e soluzioni elettriche personalizzate. Le sue capacità produttive coprono la lavorazione dei nuclei, l'avvolgimento, il trattamento dell'isolamento e la verifica delle prestazioni elettriche per diverse applicazioni industriali.
Il processo di produzione comprende la lavorazione dell'anima in acciaio al silicio, l'avvolgimento di precisione della bobina, l'impregnazione sotto vuoto, l'indurimento ad alta temperatura e il test delle prestazioni elettriche. Questi processi aiutano a mantenere caratteristiche costanti del prodotto e prestazioni affidabili durante il funzionamento continuo.
L'ispezione di qualità riguarda la resistenza di isolamento, la tensione di tenuta, l'aumento di temperatura e la verifica delle prestazioni elettriche. Ogni test fornisce un'ulteriore verifica dell'affidabilità dell'isolamento, delle prestazioni termiche e della qualità elettrica complessiva.
Dufew supporta la progettazione personalizzata, la cooperazione OEM e ODM e la produzione in base ai disegni del cliente e ai requisiti applicativi. Sono inoltre disponibili documentazione tecnica e servizi di ingegneria applicativa per supportare la selezione del prodotto, l'integrazione del sistema e lo sviluppo del progetto.
I prodotti Dufew sono fabbricati secondo requisiti industriali riconosciuti, tra cui:
- Sistema di Gestione della Qualità ISO 9001
- Conformità CE
-IEC289
-GB10229
-JB9644
Dufew fornisce soluzioni di imballaggio standard per l'esportazione in base alle dimensioni, al peso e ai requisiti di trasporto del prodotto.
L'imballaggio include:
- Protezione antiurto
- Imballaggio resistente all'umidità
- Esportazione di casse di legno
- Registri delle ispezioni pre-imbarco
Queste misure garantiscono un trasporto sicuro e prestazioni di installazione affidabili.
| Confronto | Reattore di azionamento a frequenza variabile | Reattore AC convenzionale |
|---|---|---|
| Scopo dell'applicazione | Progettato per sistemi VFD con caratteristiche armoniche e PWM | Applicazioni generali di limitazione della corrente |
| Adattabilità della frequenza | Supporta condizioni operative 50Hz-500Hz | Progettato principalmente per la frequenza standard |
| Protezione del motore | Riduce lo stress della tensione PWM e la corrente di carica del cavo | Capacità di protezione del motore limitata |
| Flessibilità di installazione | Può essere configurato per applicazioni di input o output | Solitamente progettato per un'applicazione fissa |
| Compatibilità industriale | Adatto per macchinari azionati da VFD | Adatto per impianti elettrici generali |
Si consiglia un reattore quando il sistema VFD presenta interferenze armoniche, fluttuazioni di tensione, frequenti allarmi di sovracorrente, lunga distanza del cavo motore o requisiti di protezione dell'isolamento del motore.
L'installazione sul lato ingresso viene selezionata principalmente per il miglioramento della qualità dell'energia e la riduzione delle armoniche.
L'installazione sul lato uscita viene scelta principalmente per migliorare le condizioni elettriche del lato motore e aumentare l'affidabilità dell'azionamento.
La selezione dipende dalle condizioni del sistema, dai requisiti dell'apparecchiatura e dall'ambiente operativo.
Può aiutare a ridurre le interferenze armoniche, le fluttuazioni di tensione, lo stress elettrico e il funzionamento instabile causato da condizioni operative industriali impegnative.
SÌ. Dufew supporta tensione, corrente, caduta di tensione, materiale di avvolgimento, struttura di installazione e parametri elettrici personalizzati in base ai requisiti del progetto.
Dufew Electric fornisce soluzioni di reattori CA personalizzate per sistemi di azionamento industriali con capacità di produzione professionale, supporto tecnico e rigoroso controllo di qualità.
Dal miglioramento della qualità dell'energia all'ottimizzazione dell'azionamento del motore, Dufew aiuta i clienti a migliorare l'affidabilità delle apparecchiature, ridurre lo stress elettrico e ottenere un funzionamento stabile a lungo termine.
Contatta Dufew Electric per la progettazione personalizzata del reattore e la cooperazione OEM.
