Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Gli azionamenti a frequenza variabile (VFD) industriali sono estremamente sensibili ai problemi di qualità dell'energia, comprese le fluttuazioni di tensione, i picchi elettrici e le interferenze armoniche generate dai circuiti raddrizzatori. Quando più convertitori di frequenza funzionano sullo stesso sistema di alimentazione, un'eccessiva corrente armonica e disturbi transitori possono causare guasti all'inverter, danni ai condensatori del bus CC, allarmi anomali o arresti imprevisti del sistema.

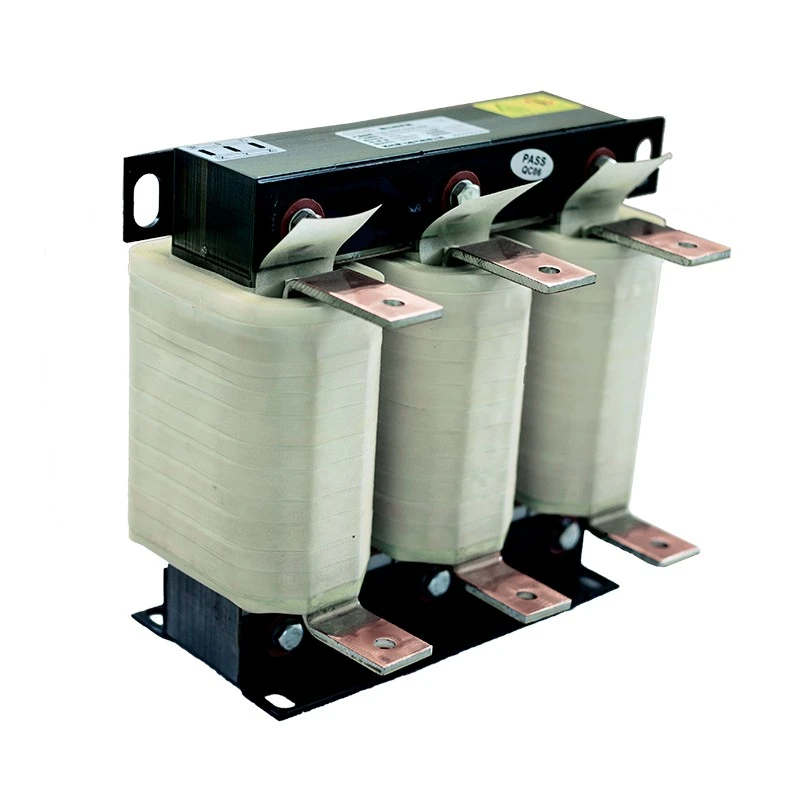

Le soluzioni Dufew Electric Input Line Reactor sono installate in serie tra la fonte di alimentazione CA e il lato di ingresso del VFD. Aggiungendo un'impedenza controllata al circuito di alimentazione, il reattore limita la corrente armonica, riduce la corrente di spunto all'avvio, migliora la stabilità della tensione e prolunga la durata dei componenti dell'inverter.
Il reattore utilizza nuclei di acciaio al silicio laminato a freddo a basse perdite, materiali isolanti per alte temperature e strutture di avvolgimento ottimizzate per garantire un funzionamento affidabile in condizioni industriali continue. Per le applicazioni ad alta corrente, è disponibile la tecnologia di avvolgimento a lamina per ottenere un design compatto, una migliore dissipazione del calore e prestazioni elettriche stabili.
Molti guasti del VFD sono causati da una scarsa qualità dell'alimentazione piuttosto che da difetti dell'inverter. L'installazione di una reattanza della linea di ingresso aiuta a proteggere i sistemi di azionamento dai disturbi elettrici e migliora l'affidabilità complessiva dell'apparecchiatura.
I problemi comuni risolti includono:
- Elevato picco di corrente in ingresso durante l'avvio del VFD
- Inquinamento armonico causato dal raddrizzamento a diodi
- Squilibrio della tensione trifase
- Frequenti allarmi di sovratensione dell'inverter
- Danni al condensatore del bus CC e al ponte raddrizzatore
- Interferenza tra più sistemi VFD
Il reattore di linea di ingresso Dufew riduce la corrente armonica generata dai circuiti raddrizzatori VFD e aiuta a ridurre al minimo il feedback armonico nella rete di alimentazione industriale.
Migliora la qualità dell'alimentazione riducendo la distorsione della forma d'onda, migliorando la compatibilità di più sistemi VFD e fornendo una migliore protezione per i condensatori di correzione del fattore di potenza e le apparecchiature di controllo sensibili.
Durante l'avvio del VFD, l'accelerazione o i cambiamenti improvvisi del carico, i picchi elettrici e le fluttuazioni di corrente possono influire sulla stabilità del sistema.
Il reattore aiuta a ridurre la corrente di spunto di avvio, a limitare la corrente di impatto transitoria, a proteggere i componenti del raddrizzatore dell'inverter e a ridurre i rischi di sovratensione del bus CC per una migliore affidabilità del sistema.
I reattori Dufew sono realizzati con materiali affidabili e processi di produzione professionali, tra cui nuclei in acciaio al silicio laminato a freddo a basse perdite, materiali isolanti di Classe F, processo di impregnazione sotto vuoto e tecnologia di polimerizzazione ad alta temperatura.
Sono disponibili opzioni di avvolgimento in rame o alluminio per soddisfare diversi requisiti applicativi. La struttura magnetica ottimizzata aiuta a ridurre le vibrazioni, il rumore e l'aumento della temperatura durante il funzionamento a lungo termine.
In qualità di produttore professionale di componenti di potenza industriale, Dufew fornisce soluzioni di reattori personalizzate basate su diversi requisiti applicativi e condizioni operative.
Le opzioni di personalizzazione includono:
- Tensione nominale e corrente nominale
- Caduta di tensione e potenza nominale del VFD
- Dimensioni di installazione e ambiente operativo
- Materiale di avvolgimento
Le strutture disponibili includono:
- Struttura aperta IP00
- Custodia protetta IP20
- Installazione verticale o orizzontale
- Avvolgimento in rame o avvolgimento in alluminio
Le soluzioni Dufew Input Line Reactor sono ampiamente utilizzate in applicazioni industriali che richiedono una migliore qualità dell'alimentazione, protezione dell'inverter e prestazioni elettriche stabili.
Le applicazioni tipiche includono:
- Sistemi di azionamento a frequenza variabile (VFD) e armadi di controllo di motori industriali
- Sistemi di servoazionamento, ascensori e apparecchiature di sollevamento
- Gru e macchinari portuali che operano in condizioni di carico impegnative
- Laminatoi, pompe e ventilatori che richiedono un funzionamento continuo e affidabile
- Macchine per stampaggio ad iniezione e apparecchiature per l'automazione industriale
- Sistemi di conversione dell'energia rinnovabile con elevati requisiti di qualità dell'energia
Un reattore della linea di ingresso è consigliato per applicazioni con:
| Condizione di applicazione | Raccomandazione |
|---|---|
| Più VFD che condividono un unico alimentatore | Raccomandato |
| Capacità di alimentazione ≥600kVA | Raccomandato |
| VFD installato vicino al trasformatore di grande capacità | Raccomandato |
| Lo squilibrio di tensione trifase supera l'1,8% | Raccomandato |
| Sistema di alimentazione con interferenze armoniche | Raccomandato |
| Condensatori di rifasamento commutati frequentemente | Raccomandato |
I numeri di modello Dufew forniscono informazioni su livello di tensione, tipo di fase, tipo di reattore, caduta di tensione, corrente nominale, struttura del nucleo, metodo di installazione e materiale di avvolgimento.
| Codice | Descrizione |
|---|---|
| CAL | Serie di reattori CA |
| 4 | Livello di tensione (2=220 V, 4=380 V, 6=690 V) |
| 3 | Numero di fase (3=trifase, 1=monofase) |
| 1 | Tipo di reattanza (1=reattanza di ingresso, 2=reattanza di uscita) |
| 2 | Caduta di tensione (2=2%, 1=1%) |
| 0250 | Corrente nominale (0250=250A, 2500=2500A) |
| EI | Struttura del nucleo (EI=nucleo trifase, UI=nucleo monofase) |
| S | Tipo di installazione (S=Verticale, W=Orizzontale) |
| A | Materiale dell'avvolgimento (A=alluminio, C=rame) |
Esempio: CAL-4312-0250-EISA
Reattanza di linea di ingresso trifase da 380 V con caduta di tensione del 2%, corrente nominale di 250 A, struttura del nucleo EI, installazione verticale e avvolgimento in alluminio.
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza | 50Hz/60Hz/Frequenza personalizzata disponibile |
| Corrente nominale | 5A - 3800A |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Capacità di sovraccarico | 1.5 times rated current for 60 seconds, interval 1 hour |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Classe di temperatura | T40 |
| Valutazione della fiamma | UL94V-2 |
| Livello di rumore | ≤65dB (testato a 1 metro) |
| Durata di servizio | ≥15 anni |
| Standard | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric è specializzata nella produzione di componenti di potenza industriale e fornisce soluzioni di reattori personalizzate per clienti globali.
Il nostro processo di controllo qualità comprende:
- Sistema di gestione della qualità ISO
- Prodotti certificati CE
- Test delle prestazioni elettriche
- Prove di resistenza d'isolamento
- Test di resistenza all'alta tensione
- Test di aumento della temperatura
- Ispezione del rumore
Ogni reattore viene ispezionato in base alle specifiche del cliente prima della spedizione per garantire prestazioni affidabili dopo l'installazione.
I reattori industriali richiedono una protezione professionale dell'imballaggio a causa del loro peso e della struttura elettrica.
Dufew fornisce:
- Imballaggio a prova di umidità
- Fissaggio antiurto all'interno di casse in legno
- Packaging personalizzato in base alle dimensioni e al peso del prodotto
- Soluzioni di trasporto standard per l'esportazione
Opzioni di trasporto:
| Metodo di trasporto | Applicazione |
|---|---|
| Trasporto via mare | Spedizione di grandi quantità e attrezzature industriali pesanti |
| Trasporto aereo | Campioni urgenti o piccoli reattori |
| Trasporti terrestri | Consegne nazionali e regionali |
È necessario installare un reattore della linea di ingresso tra l'alimentatore CA e i terminali di ingresso del VFD. È progettato per ridurre i problemi armonici lato rete, sopprimere i disturbi elettrici e proteggere il circuito di ingresso dell'inverter. Non deve essere installato tra l'uscita VFD e il motore.
Le opzioni comuni di caduta di tensione includono 0,5%, 1%, 2% e 4%.
Per le applicazioni VFD generali, viene comunemente selezionata una caduta di tensione del 2%. I sistemi con gravi interferenze armoniche o condizioni di alimentazione instabili possono richiedere un'impedenza più elevata in base ai requisiti dell'applicazione.
Dipende dalla progettazione del sistema e dalle condizioni operative. Nella maggior parte delle applicazioni industriali, si consiglia di utilizzare un singolo reattore per ciascun VFD per ottenere migliori prestazioni di controllo e protezione delle armoniche.
Il reattore richiede una manutenzione minima. L’ispezione regolare dovrebbe concentrarsi su:
- Tenuta del collegamento dei terminali
- Accumulo di polvere
- Rumore anomalo
- Aumento della temperatura
Una ventilazione adeguata, un'installazione corretta e un'ispezione regolare aiutano a mantenere l'affidabilità a lungo termine.
