Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

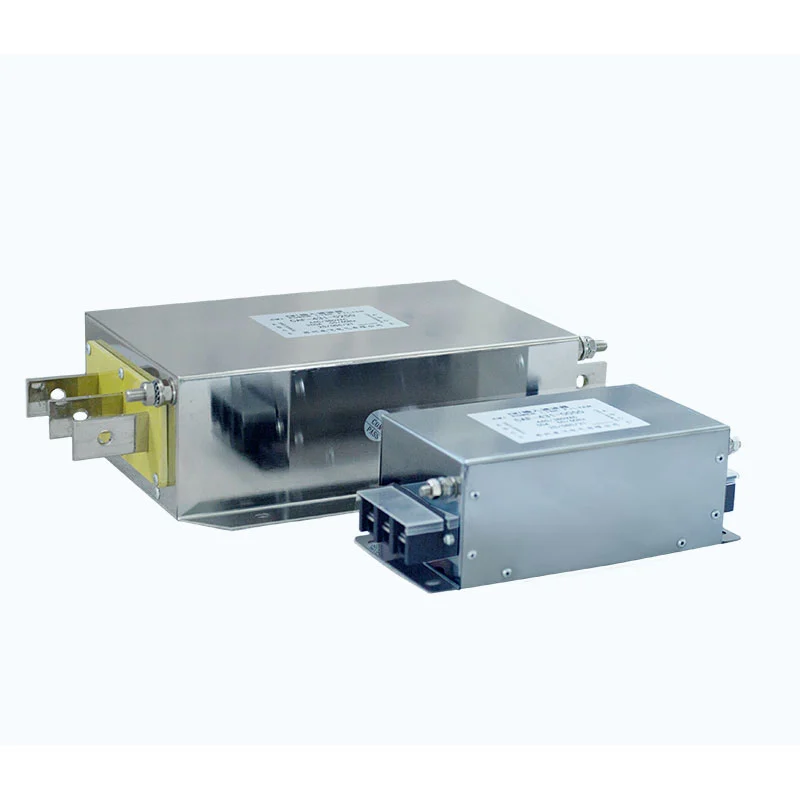

Un filtro di alimentazione è installato tra la fonte di alimentazione in ingresso e l'ingresso di alimentazione dell'apparecchiatura. Il suo scopo principale è controllare le interferenze elettromagnetiche (EMI) condotte attraverso la linea elettrica.
Le apparecchiature elettroniche di potenza come inverter, servoazionamenti e alimentatori a commutazione possono generare rumore ad alta frequenza durante l'operazione di commutazione. Anche le apparecchiature elettriche esterne e la rete elettrica possono introdurre disturbi indesiderati ad alta frequenza nella stessa linea di alimentazione.
Il filtro fornisce impedenza a questi componenti indesiderati ad alta frequenza consentendo il passaggio della normale alimentazione.
È progettato per funzionare in entrambe le direzioni:
- Ridurre le interferenze ad alta frequenza generate dall'apparecchiatura e condotte verso la rete elettrica
- Ridurre i disturbi elettrici e RF esterni che entrano nell'apparecchiatura attraverso la linea di alimentazione
- Elimina le interferenze di modo comune e di modo differenziale
- Ridurre la possibilità di interferenze tra apparecchiature elettroniche adiacenti
Il filtro viene quindi utilizzato come parte del sistema di controllo EMI/EMC dell'apparecchiatura e di soppressione delle interferenze della linea di alimentazione.
Il filtro utilizza una combinazione di induttanze di modo comune, condensatori X, condensatori Y e componenti resistivi per formare una rete di filtraggio passa-basso.
L'induttanza di modo comune presenta un'elevata impedenza al rumore ad alta frequenza di modo comune consentendo il passaggio della normale corrente di alimentazione.
Il condensatore X è collegato attraverso i conduttori di alimentazione e fornisce un percorso per il rumore ad alta frequenza in modalità differenziale.
I condensatori a Y forniscono un percorso controllato tra i conduttori di alimentazione e il riferimento di terra o del telaio per un'adeguata interferenza di modo comune.
A seconda della configurazione del circuito, è possibile utilizzare componenti resistivi per la scarica dei condensatori e lo smorzamento del circuito.
Il circuito combinato fornisce la soppressione delle interferenze di modo comune e di modo differenziale nell'intervallo di frequenza specificato.
Il filtro può utilizzare una struttura a stadio singolo o a due stadi.
Il filtraggio a stadio singolo è adatto per applicazioni in cui il livello di interferenza può essere controllato con una sezione di filtraggio e lo spazio di installazione è limitato.
Il filtraggio a due stadi fornisce un'attenuazione aggiuntiva laddove l'apparecchiatura opera in un ambiente elettromagnetico più impegnativo.
La configurazione appropriata deve essere determinata in base all'apparecchiatura, alle caratteristiche di interferenza, all'attenuazione richiesta e alle condizioni di installazione.
Le seguenti specifiche si applicano alla relativa configurazione del prodotto. Diverse serie di filtri Dufew Electric possono avere intervalli di tensione e corrente diversi.
| Parametro | Specifica |
|---|---|
| Tensione nominale | 250 V CA per la configurazione monofase specificata |
| Corrente nominale | 1A--60A per la configurazione monofase specificata |
| Frequenza operativa | 50Hz / 60Hz / fino a 500Hz, a seconda della configurazione |
| Gamma di filtraggio | 5 kHz--30 MHz |
| Rigidità dielettrica, da linea a linea | 1500 V CC / 60 s |
| Rigidità dielettrica, linea-terra | 2250 V CC / 60 s* |
| Resistenza di isolamento | >100 MΩ a 1000 VCC |
| Capacità di sovraccarico | 1,4 × corrente nominale per 1 minuto, con almeno 15 minuti tra eventi di sovraccarico |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | T40/F (155°C) |
| Grado ignifugo | UL94V-2 |
| Norma di prodotto | GB/T15287/8 |
* Le informazioni tecniche fornite elencano anche 2500 V CC / 60 s per la rigidità dielettrica linea-terra. Il valore applicabile deve essere confermato dalle specifiche finali del modello selezionato.
Una tipica designazione del modello è: CAF-4 3 1-0010
| Codice | Descrizione |
|---|---|
| CAF | Serie di filtri elettrici Dufew |
| 4 | Classe di tensione; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Configurazione di fase; 3 = trifase, 1 = monofase |
| 1 | Categoria filtro; 1 = filtro di ingresso, 2 = filtro di uscita |
| 0010 | Corrente nominale; 0010 = 10A |
La designazione del modello deve essere verificata rispetto alle specifiche del prodotto applicabili e alla targhetta prima di ordinare.
Il circuito del filtro affronta le interferenze ad alta frequenza sia di modo comune che di modo differenziale, consentendone l'utilizzo dove possono essere presenti diversi tipi di EMI condotte.
Il filtro può ridurre le interferenze generate dalle apparecchiature collegate e condotte verso la rete di alimentazione, limitando inoltre i disturbi esterni ad alta frequenza che entrano attraverso la connessione di alimentazione.
L'intervallo di filtraggio specificato copre le interferenze ad alta frequenza associate all'elettronica di potenza di commutazione e ad altre apparecchiature elettroniche.
La struttura filtrante può essere selezionata in base al livello di interferenza e ai requisiti di installazione.
La struttura integrata è adatta per l'installazione all'interno di quadri elettrici e quadri elettrici dove lo spazio di montaggio è limitato.
Il filtro è progettato per apparecchiature elettroniche di potenza monofase in cui è necessario controllare le EMI condotte. Può essere utilizzato in inverter monofase, servoazionamenti, alimentatori a commutazione, controller, macchine da ricamo, macchine per incisione, apparecchiature di controllo industriale e altre apparecchiature elettroniche installate in ambienti sensibili alle interferenze elettromagnetiche.
Il filtro può essere utilizzato anche in installazioni elettriche in cui più dispositivi elettronici operano sulla stessa rete elettrica e le interferenze condotte possono influenzare il funzionamento dell'apparecchiatura o le prestazioni del sistema.
Un filtro può essere appropriato quando l'apparecchiatura presenta sintomi correlati alle interferenze come:
- Arresti imprevisti
- Falsi azionamenti o funzionamento anomalo
- Interferenza nella comunicazione o nel controllo
- Rumore elettrico eccessivo
- Interferenza della linea elettrica tra apparecchiature adiacenti
Questi sintomi possono avere molteplici cause. Prima di selezionare un filtro, è necessario identificare l'effettiva fonte del problema. Un filtro non sostituisce le misure correttive per sovraccarico, messa a terra errata, guasto dell'isolamento, guasti alle apparecchiature o altri problemi elettrici sottostanti.
La scelta del filtro dovrebbe considerare la tensione di alimentazione dell'apparecchiatura, la corrente nominale, la frequenza operativa, la configurazione monofase, le prestazioni di filtraggio richieste, le dimensioni di installazione, il metodo di messa a terra, la temperatura ambiente e il livello di protezione.
Per la configurazione monofase specificata, la potenza nominale del filtro consigliata è circa 1,2–1,5 volte la corrente nominale dell'apparecchiatura. La selezione finale dovrebbe considerare anche la corrente di carico effettiva, le condizioni di sovraccarico, la temperatura operativa e le specifiche del produttore.
Per la selezione del modello, i clienti possono fornire il modello dell'apparecchiatura, la tensione di alimentazione, la corrente nominale, la frequenza operativa, lo schema elettrico, le dimensioni di installazione, i sintomi di interferenza e l'ambiente operativo.
Una corretta installazione è particolarmente importante per la soppressione delle EMI ad alta frequenza.
Controllare la tensione e la corrente dell'apparecchiatura prima dell'installazione. Il filtro selezionato deve essere compatibile con l'alimentazione dell'apparecchiatura e la corrente operativa.
Controllare l'alloggiamento, i terminali, i punti di montaggio, l'etichetta di identificazione e i contrassegni del cablaggio. Non installare un'unità danneggiata.
Installare il filtro il più vicino possibile all'ingresso di alimentazione dell'apparecchiatura protetta. Per le installazioni in armadio, il filtro può essere montato su una superficie di montaggio metallica adatta in base ai requisiti di installazione.
Collegare il filtro tra l'alimentazione in ingresso e l'ingresso dell'apparecchiatura secondo lo schema elettrico applicabile. Seguire i terminali di ingresso e uscita contrassegnati in cui è specificata una direzione di connessione definita.
Il terminale di terra deve essere collegato in modo affidabile.
Non raggruppare insieme i cavi di ingresso e di uscita del filtro.
Le interferenze ad alta frequenza possono accoppiarsi tra conduttori di ingresso e uscita ravvicinati e bypassare il circuito di filtraggio. Il cablaggio lato ingresso e lato carico deve pertanto essere instradato separatamente e tenuto separato per quanto possibile.
Il conduttore di terra deve essere corto e avere un'impedenza sufficientemente bassa per l'installazione.
Dopo aver controllato il cablaggio e la messa a terra:
1. Confermare tutte le connessioni del terminale.
2. Controllare la separazione dei cavi di ingresso/uscita.
3. Alimentare l'apparecchiatura.
4. Osservare lo stato operativo e le condizioni di allarme.
5. Verificare se l'interferenza originale è stata ridotta.
Per le apparecchiature monofase compatte, un gruppo filtro integrato può ridurre il numero di componenti necessari per l'installazione.
| Confronto | Filtro monofase integrato | Unità filtranti separate |
|---|---|---|
| Struttura | Un assemblaggio integrato | Molteplici assemblee indipendenti |
| Installazione | Un punto di installazione del filtro | Unità separate e punti di montaggio |
| Cablaggio | Terminali di ingresso e uscita filtro dedicati | Interconnessione e instradamento aggiuntivi |
| Spazio nell'armadio | Adatto per armadi elettrici compatti | Richiede spazio per ogni unità |
| Gestione dei componenti | Un assemblaggio di prodotto | Componenti e accessori separati |
Le prestazioni EMI effettive dipendono dal circuito del filtro, dalle condizioni elettriche, dalla messa a terra, dal percorso dei cavi e dalla qualità dell'installazione. La struttura integrata stessa non deve essere trattata come garanzia di un'attenuazione EMI superiore senza dati di test specifici dell'applicazione.
Dufew Electric produce componenti elettronici di potenza tra cui resistori, sistemi di frenatura, reattori, filtri, trasformatori e componenti elettrici personalizzati.
Per i filtri di alimentazione, la produzione e l'ispezione possono includere:
Ispezione dei componenti → Gruppo filtro → Test elettrico → Ispezione finale → Imballaggio
A seconda della configurazione del prodotto, l'ispezione può includere:
- Verifica delle specifiche dei componenti
- Ispezione dei terminali e delle connessioni
- Prove di resistenza d'isolamento
- Prove di rigidità dielettrica
- Test delle prestazioni elettriche
- Controllo dimensionale
- Ispezione del prodotto finale
Le registrazioni tecniche applicabili e la documentazione di test possono essere fornite in base ai requisiti del prodotto e del progetto.
Dufew Electric dispone di certificazioni ISO e CE a supporto delle sue attività di gestione della qualità e conformità dei prodotti.
I certificati e i documenti tecnici applicabili devono essere confermati in base al modello selezionato, alla configurazione del prodotto e al mercato previsto.
Gli ordini internazionali possono essere organizzati in base alla quantità, alle dimensioni, alla destinazione e ai requisiti di consegna del prodotto.
È possibile utilizzare il trasporto marittimo, aereo, la consegna espressa o uno spedizioniere indicato dal cliente, a seconda dei casi. L'imballaggio viene selezionato in base alla struttura del prodotto e alle condizioni di trasporto.
È installato all'ingresso di alimentazione delle apparecchiature elettroniche per sopprimere le interferenze elettromagnetiche condotte che viaggiano attraverso la linea di alimentazione. Le applicazioni tipiche includono inverter monofase, servoazionamenti, alimentatori a commutazione e controller.
Il filtro è progettato per affrontare le interferenze ad alta frequenza sia di modo comune che di modo differenziale. L'intervallo di filtraggio specificato è 5 kHz--30 MHz per la configurazione applicabile.
Dovrebbe essere installato il più vicino possibile all'ingresso di alimentazione dell'apparecchiatura protetta. I cavi lato ingresso e lato uscita devono essere separati per ridurre l'accoppiamento elettromagnetico che potrebbe bypassare il filtro.
SÌ. È destinato ad applicazioni quali inverter monofase, servoazionamenti, alimentatori a commutazione, controller e apparecchiature elettroniche simili, a condizione che i valori elettrici siano compatibili.
La scelta dovrebbe considerare la corrente operativa nominale ed effettiva dell'apparecchiatura, la tensione di alimentazione, le condizioni operative e le specifiche del filtro. La guida alla selezione fornita consiglia circa 1,2-1,5 volte la corrente nominale dell'apparecchiatura.
Può essere d'aiuto quando questi sintomi sono causati o aggravati da interferenze elettromagnetiche condotte o disturbi della linea elettrica. Se il guasto deriva da sovraccarico, messa a terra errata, problemi di isolamento o guasto dell'apparecchiatura interna, la causa sottostante deve essere affrontata separatamente.
I valori nominali elettrici, la struttura di filtraggio, le dimensioni di installazione e altre specifiche possono essere valutati in base ai requisiti dell'apparecchiatura e dell'applicazione.
SÌ. Al di sopra di 1.000 m, la ridotta dissipazione del calore può richiedere un declassamento della corrente. Le informazioni tecniche fornite specificano un'altitudine massima di 2.000 m e consigliano un declassamento della corrente del 15% sopra i 1.000 m. Il requisito finale dovrebbe essere confermato per il modello selezionato.
Dufew Electric fornisce filtri di alimentazione per inverter monofase, servoazionamenti, alimentatori a commutazione, controller e altre apparecchiature elettroniche di potenza. I filtri utilizzano componenti di filtraggio in modalità comune e differenziale per ridurre le EMI condotte attraverso il collegamento di alimentazione.
Per la selezione del prodotto, fornire la tensione dell'apparecchiatura, la corrente nominale, la frequenza operativa, le condizioni di installazione e le informazioni sulle interferenze disponibili per la revisione della configurazione.
