Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

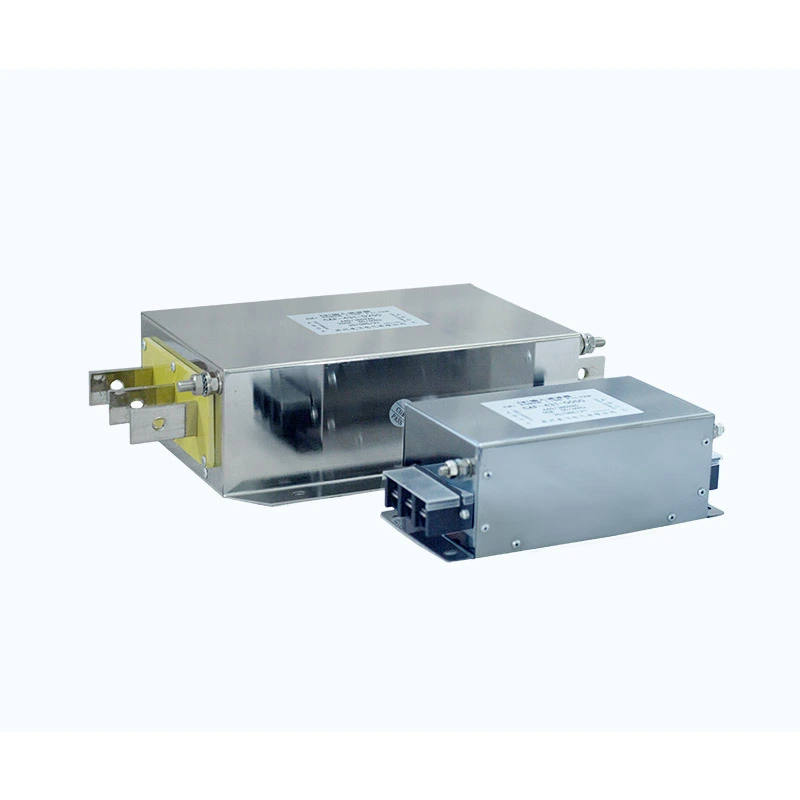

Il filtro armonico elettrico Dufew è progettato per sistemi VFD e altri carichi non lineari che generano correnti armoniche durante il funzionamento. Installato sul lato ingresso del sistema di azionamento, utilizza un circuito LC sintonizzato con reattori di filtro, condensatori di potenza e resistori di smorzamento non induttivi per ridurre le armoniche selezionate di basso ordine e migliorare la qualità dell'alimentazione. Le armoniche target tipiche includono il 5°, 7°, 11° e 13° ordine, con la configurazione finale determinata dalla tensione del sistema, dalle caratteristiche di carico, dallo spettro armonico e dalle prestazioni di filtraggio richieste.
I parametri prestazionali tipici includono THDi <10% a pieno carico, THDv <5%, fattore di potenza superiore a 0,98, aumento di temperatura ≤80K, livello di rumore ≤65dB e rigidità dielettrica fino a 3000VAC, in base al modello selezionato e alle condizioni operative.
VFD, convertitori, raddrizzatori e altri carichi non lineari possono generare correnti armoniche durante la conversione CA-CC e l'operazione di commutazione. Quando i livelli armonici diventano eccessivi, possono aumentare le perdite del trasformatore e dei cavi, causare un riscaldamento aggiuntivo, ridurre il fattore di potenza e influire sulla stabilità delle apparecchiature elettriche sensibili.
Per le reti elettriche industriali con carichi multipli non lineari, un controllo armonico appropriato aiuta a mantenere condizioni elettriche stabili e a ridurre l’impatto delle correnti armoniche sul sistema di distribuzione.
I parametri del reattore e del condensatore sono abbinati in base al sistema e alle caratteristiche armoniche per creare un percorso a bassa impedenza alle frequenze armoniche selezionate. Ciò consente alle correnti armoniche di essere deviate attraverso il filtro mantenendo il normale funzionamento alla frequenza fondamentale.
Nel circuito di filtraggio sono incorporati resistori di smorzamento non induttivi per controllare la risonanza tra il filtro, l'impedenza di rete e i carichi non lineari. Ciò aiuta a limitare l'amplificazione armonica e a ridurre l'eccessivo stress di corrente sui componenti del filtraggio durante il funzionamento continuo.
Le prestazioni di filtraggio stabili dipendono dal corretto coordinamento dell'induttanza del reattore, della capacità del condensatore, della resistenza di smorzamento e della dissipazione del calore. Dufew regola questi parametri in base alla potenza elettrica e alle condizioni operative per mantenere prestazioni affidabili in condizioni di carichi industriali continui.
La scelta del filtro dovrebbe basarsi sulle effettive caratteristiche elettriche dell'installazione piuttosto che sulla sola potenza nominale. Dufew valuta le condizioni del sistema come tensione, corrente, capacità VFD, spettro armonico, THDi richiesto e ambiente di installazione durante lo sviluppo di una configurazione adeguata.
Il supporto tecnico può coprire l'analisi armonica, il calcolo dei parametri del filtro, la configurazione elettrica, la struttura meccanica e la guida all'applicazione. I clienti possono fornire dati di misurazione delle armoniche, diagrammi unifilari, specifiche delle apparecchiature o condizioni operative per la valutazione tecnica.
Il circuito di filtraggio sintonizzato riduce le correnti armoniche caratteristiche generate dai VFD e da altri carichi non lineari, contribuendo a ridurre la distorsione della forma d'onda della corrente e a ridurre la circolazione armonica attraverso trasformatori, cavi e altre apparecchiature di distribuzione.
Affrontando gli effetti della corrente armonica e della potenza reattiva, il filtro può contribuire a migliorare il fattore di potenza, ridurre la domanda di potenza reattiva e diminuire le perdite all'interno del sistema di distribuzione elettrica.
La riduzione della distorsione armonica può migliorare le condizioni operative di trasformatori, apparecchiature di distribuzione, sistemi di automazione industriale e altri carichi elettrici, in particolare nelle installazioni con un'elevata percentuale di apparecchiature non lineari.
| Fattore di selezione | Considerazione |
|---|---|
| Tensione del sistema | 220 V/380 V/690 V/1140 V |
| Tipo di carico | VFD, convertitori, carichi industriali non lineari |
| Corrente nominale | In base alla capacità delle apparecchiature collegate |
| Condizione armonica | Misurazione del THDi o analisi del sistema |
| Obiettivo prestazionale | Livello di riduzione armonica richiesto |
| Condizioni di installazione | Spazio nell'armadio e requisiti ambientali |
Dufew può consigliare configurazioni di filtro adeguate in base ai requisiti dell'applicazione effettiva.
Le soluzioni Dufew Harmonic Filter sono adatte per i sistemi di alimentazione industriale in cui la distorsione armonica influisce sulle prestazioni delle apparecchiature.
| Applicazione | Requisito principale |
|---|---|
| Sistemi VFD | Ridurre la distorsione della corrente armonica |
| Sistemi di azionamento multipli | Migliorare la stabilità della rete elettrica |
| Automazione industriale | Mantenere un funzionamento elettrico affidabile |
| Ascensori | Ridurre l'impatto armonico durante le accelerazioni frequenti |
| Gru e mezzi di sollevamento | Supporta il funzionamento del carico dinamico |
| Sistemi UPS | Migliorare la qualità dell'energia |
| Sistemi di ricarica delle batterie | Ridurre l'influenza armonica |
| Apparecchiature per il riscaldamento a induzione | Migliorare la compatibilità elettrica |
| Sistemi energetici rinnovabili | Supporta una connessione alla rete stabile |
Esempio: HFL-4 3 1-0490
| Codice | Descrizione |
|---|---|
| HFL | Serie di filtri armonici elettrici Dufew |
| 4 | Livello di tensione (2=220 V, 4=380 V, 6=690 V) |
| 3 | Numero di fase (3=trifase, 1=monofase) |
| 1 | Configurazione del filtro |
| 0490 | Corrente nominale (0490=490A) |
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza | 50Hz/60Hz |
| Frequenza portante | 2kHz - 6kHz |
| Corrente nominale | 5A - 1200A |
| Prestazioni di filtraggio | THDi <10%, THDv <5% |
| Fattore di potenza | PF >0,98 a pieno carico |
| Capacità di sovraccarico | Corrente nominale al 120% per 30 minuti |
| Aumento della temperatura | ≤80K |
| Livello di rumore | ≤65dB |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 10 S |
| Resistenza di isolamento | ≥100MΩ |
| Grado di protezione | IP00/IP22 |
| Classe di isolamento | Classe F (155℃) |
| Standard | IEC61000/GB/T14549-1993 |
Dufew Electric è specializzata in componenti elettronici di potenza industriale, inclusi filtri armonici, reattori, resistori di frenatura, trasformatori e soluzioni elettriche personalizzate.
Per i prodotti di filtraggio armonico, Dufew si concentra su:
- Produzione del reattore e adattamento dei parametri
- Selezione e integrazione dei condensatori
- Verifica delle caratteristiche di risonanza
- Test di sicurezza elettrica
- Convalida delle prestazioni
Ogni prodotto viene sottoposto a controlli che includono:
| Elemento di ispezione | Scopo |
|---|---|
| Test di resistenza all'isolamento | Verificare l'affidabilità dell'isolamento |
| Prove di tenuta dielettrica | Confermare la sicurezza elettrica |
| Test dei parametri elettrici | Garantire le prestazioni del progetto |
| Test di aumento della temperatura | Verificare la capacità termica |
| Ispezione finale | Confermare la qualità della produzione |
Dufew supporta:
- Produzione OEM
- Soluzioni armoniche personalizzate
- Cooperazione ingegneristica
- Supporto tecnico basato sul progetto
La documentazione disponibile include la certificazione di gestione della qualità ISO, la certificazione CE e i rapporti sui test del prodotto.
Dufew fornisce soluzioni di imballaggio standard per l'esportazione di prodotti elettrici industriali.
L'imballaggio include:
- Protezione dall'umidità
- Fissaggio antiurto
- Casse in legno rinforzato per modelli pesanti
- Etichette identificative del prodotto
- Documenti tecnici con spedizione
Ogni unità viene ispezionata prima della consegna per garantire la conformità alle specifiche del cliente.
| Confronto | Filtro armonico | Filtro di ingresso EMI |
|---|---|---|
| Funzione principale | Ridurre la distorsione armonica e migliorare la qualità dell'alimentazione | Elimina le interferenze elettromagnetiche |
| Bersaglio | 5a/7a/11a/13a armonica | Rumore condotto e irradiato ad alta frequenza |
| Progettazione di circuiti | Circuito LC sintonizzato con resistenza di smorzamento | Rete di filtraggio EMI |
| Applicazione | Sistemi VFD e carichi non lineari | Apparecchiature elettroniche sensibili alla compatibilità elettromagnetica |
| Vantaggio principale | THDi inferiore e stabilità della griglia migliorata | Rumore elettrico ridotto |
Un tipico circuito di filtraggio utilizza reattori, condensatori e resistori di smorzamento. Questi componenti lavorano insieme per creare un percorso sintonizzato per le frequenze armoniche selezionate e aiutano a migliorare la qualità complessiva della potenza.
La selezione dipende dalla tensione del sistema, dalla corrente nominale, dalla capacità del VFD, dalle caratteristiche armoniche, dai requisiti THDi e dalle condizioni di installazione. Dufew fornisce raccomandazioni basate sull'applicazione specifica e sui requisiti operativi.
SÌ. Dufew può valutare i risultati della misurazione delle armoniche insieme ai parametri del sistema e alle prestazioni di filtraggio richieste per determinare una configurazione adatta all'applicazione.
Il primo viene utilizzato principalmente per ridurre le correnti armoniche di ordine inferiore generate da carichi non lineari, mentre un filtro EMI affronta principalmente le interferenze ad alta frequenza causate dai dispositivi di commutazione.
Dufew Electric fornisce soluzioni personalizzate per sistemi VFD, apparecchiature di automazione industriale e applicazioni di conversione di potenza. Grazie all'esperienza ingegneristica, ai processi di produzione controllati e alle procedure di ispezione della qualità, Dufew supporta la selezione dei filtri, la corrispondenza dei parametri e le configurazioni specifiche dell'applicazione in base ai requisiti effettivi del sistema.
Contatta Dufew Electric per specifiche di prodotto, valutazione tecnica e supporto di progetto personalizzato.
