Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

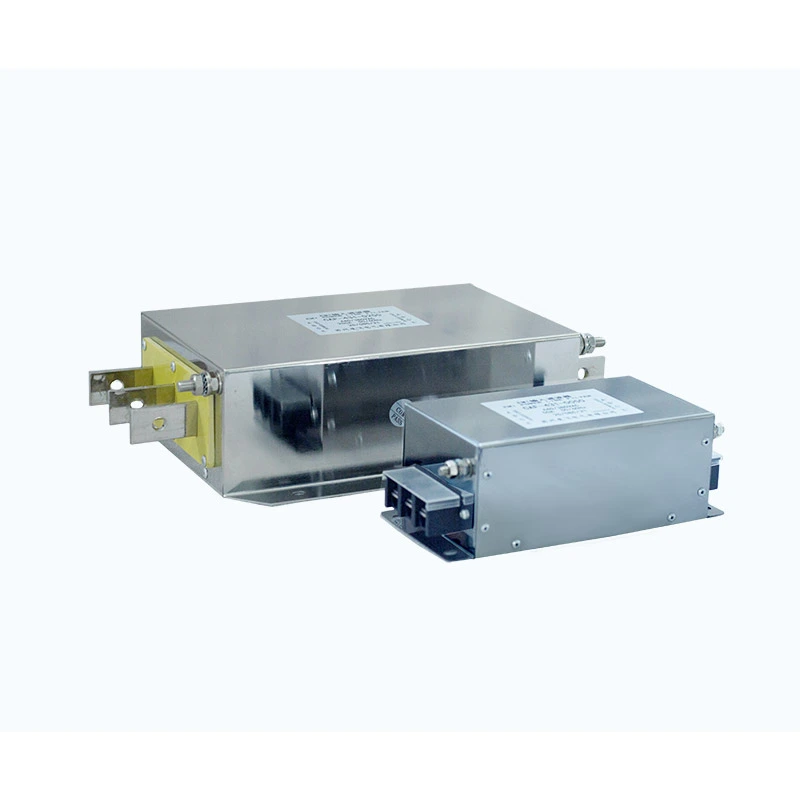

Il filtro di uscita è installato tra i terminali di uscita del VFD e i terminali di ingresso del motore per migliorare la qualità dei segnali elettrici trasmessi al motore.
Combinando circuiti di filtraggio multistadio con componenti magnetici ottimizzati, attenua le interferenze di commutazione ad alta frequenza generate dal funzionamento dell'inverter PWM e riduce lo stress elettrico sui terminali del motore.
Il design aiuta a ridurre al minimo:
- Componenti armoniche ad alta frequenza
- Impulsi di picco di tensione causati da commutazioni rapide
- sollecitazioni dv/dt sull'isolamento del motore
- Interferenze elettromagnetiche attraverso i cavi del motore
Il sistema di isolamento prevede:
- Linea-linea: 1500 V CC / 60 S
- Linea-terra: 2500 V CC / 60 S
Con una resistenza di isolamento superiore a 100 MΩ, una capacità di sovraccarico di 1,4 volte la corrente nominale per 1 minuto e il supporto per distanze dei cavi motore fino a 400 m con cavi schermati, le soluzioni Dufew sono adatte per i sistemi di azionamento industriali più esigenti.
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza operativa | 50Hz / 60Hz / Fino a 500Hz |
| Corrente nominale | 5A - 1600A |
| Rigidità dielettrica | Da linea a linea: 1500 VCC (60S); Linea-terra: 2500 V CC (60 S) |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Capacità di sovraccarico | 1,4 volte la corrente nominale per 1 minuto (intervallo ≥15 minuti) |
| Lunghezza massima del cavo | Cavo schermato: 400 m; Cavo non schermato: 300 m |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | T40/Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Norma di prodotto | GB/T15287/8 |
CAF-43 2-0600
| Codice | Descrizione |
|---|---|
| CAF | Serie di filtri elettrici Dufew |
| 4 | Livello di tensione (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Numero di fase (3 = trifase, 1 = monofase) |
| 2 | Tipo di filtro (1 = filtro di ingresso, 2 = filtro di uscita) |
| 0600 | Corrente nominale (0600 = 600 A) |
I cavi motore lunghi possono introdurre capacità distribuita, che può aumentare la corrente di carica e le interferenze ad alta frequenza. Il design ottimizzato del circuito magnetico aiuta a ridurre l'impatto della capacità del cavo, a migliorare la stabilità della forma d'onda di uscita e a ridurre le radiazioni ad alta frequenza, rendendo il filtro adatto per installazioni di motori remoti. Supporta cavi schermati fino a 400 m e cavi non schermati fino a 300 m.
L'operazione di commutazione PWM può generare un rapido aumento della tensione e sollecitazioni ad alta frequenza sugli avvolgimenti del motore. Il filtro di uscita contribuisce a ridurre l'impatto du/dt e lo stress dovuto ai picchi di tensione, limitando l'invecchiamento dell'isolamento causato dagli impulsi di commutazione e migliorando l'affidabilità complessiva del servizio del motore.
La struttura di filtraggio multistadio aiuta a sopprimere il rumore di commutazione ad alta frequenza e le interferenze di modo comune e differenziale. Ciò può migliorare le prestazioni EMC e ridurre le interferenze nei sistemi dotati di apparecchiature di controllo e monitoraggio sensibili.
Il design del filtraggio si rivolge principalmente ai componenti ad alta frequenza mantenendo l'energia di frequenza fondamentale richiesta per il normale funzionamento del motore. Ciò aiuta a mantenere stabile la coppia erogata dal motore, a ridurre al minimo le perdite aggiuntive e a supportare un funzionamento continuo affidabile.
Il design compatto supporta sia l'installazione verticale che orizzontale e può adattarsi a diversi layout di armadietti. Sono inoltre disponibili valori nominali di tensione e corrente personalizzati per soddisfare specifiche applicazioni industriali e requisiti di progetto OEM.
Il filtro di uscita Dufew è adatto per applicazioni in cui la lunghezza dei cavi motore supera i 50 metri, nonché per apparecchiature di lavorazione servo ad alta precisione, sistemi di azionamento sincrono multimotore e linee di produzione dotate di apparecchiature di ispezione sensibili. È adatto anche per gru e attrezzature per lo stampaggio a iniezione che richiedono accelerazioni e frenate frequenti.
Le applicazioni tipiche includono l'automazione industriale, macchinari CNC, ascensori, attrezzature portuali, macchinari tessili, macchine per lo stampaggio a iniezione e sistemi di collaudo.
| Dimensione di confronto | Filtro di uscita professionale Dufew | Soluzione di filtraggio dell'uscita standard |
|---|---|---|
| Struttura di filtraggio | Design di filtraggio multistadio per interferenze di commutazione PWM | Struttura di filtraggio semplice con attenuazione di frequenza limitata |
| Applicazione principale | Soppressione delle armoniche lato motore e riduzione dello stress dv/dt | Miglioramento della forma d'onda di uscita di base |
| Funzionalità di cavo lungo | Supporta applicazioni con cavi motore a lunga distanza fino a 400 m di cavo schermato | Le prestazioni potrebbero diminuire con l'estensione della distanza del cavo |
| Protezione del motore | Aiuta a ridurre lo stress di isolamento causato dalla commutazione degli impulsi di tensione | Protezione limitata contro lo stress ad alta frequenza |
| Integrazione del sistema | Adatto per sistemi di azionamento di precisione e industriali | Utilizzato principalmente per applicazioni generali |
Dufew Electric è specializzata in componenti elettronici di potenza industriale, inclusi filtri, reattori, resistori di frenatura e soluzioni elettriche personalizzate.
Con esperienza ingegneristica in componenti magnetici e applicazioni di sistemi di azionamento, Dufew fornisce soluzioni personalizzate per diversi livelli di tensione, gamme di corrente e requisiti di installazione.
Le capacità produttive di Dufew coprono la lavorazione di componenti magnetici, l'avvolgimento di precisione, il trattamento di isolamento, la verifica dei parametri elettrici e i test delle prestazioni, garantendo una qualità di produzione costante e prestazioni affidabili del prodotto.
Il controllo di qualità comprende la resistenza di isolamento, la tenuta dielettrica, l'aumento di temperatura, le prestazioni elettriche e le ispezioni estetiche. Ogni fase è progettata per verificare la sicurezza elettrica, la stabilità operativa e la qualità complessiva dei prodotti finiti.
Dufew supporta la produzione OEM, progetti personalizzati, documentazione tecnica e supporto tecnico applicativo per soddisfare diversi requisiti industriali. La documentazione sulla qualità comprende la certificazione di gestione della qualità ISO, la certificazione CE e i rapporti sui test dei prodotti.
Dufew applica imballaggi standard per l'esportazione per garantire il trasporto sicuro di componenti elettrici industriali.
Le soluzioni di imballaggio includono:
- Protezione resistente all'umidità
- Fissaggio antiurto
- Casse in legno rinforzato per modelli di grandi dimensioni
- Etichette identificative del prodotto
- Documenti tecnici
Ogni prodotto viene ispezionato prima della spedizione per garantire la conformità ai requisiti del cliente.
Un filtro di uscita prende di mira principalmente i componenti di commutazione ad alta frequenza, le interferenze PWM e il rumore elettromagnetico sul lato motore. Un reattore di uscita riduce principalmente la velocità di aumento della tensione, limita l'impatto della corrente e migliora le condizioni della forma d'onda di uscita.
Per le applicazioni più impegnative, la soluzione adatta dipende dalla lunghezza del cavo, dal tipo di motore e dai requisiti EMC.
SÌ. Riducendo i componenti ad alta frequenza generati dalla commutazione dell'inverter, è possibile ridurre le vibrazioni elettromagnetiche e migliorare le condizioni operative del motore.
I cavi lunghi aumentano la capacità distribuita e possono amplificare le interferenze ad alta frequenza. Un filtraggio adeguato aiuta a ridurre lo stress elettrico correlato ai cavi e migliora la stabilità del sistema.
SÌ. Dufew fornisce soluzioni personalizzate tra cui tensione nominale, capacità di corrente, caratteristiche di filtraggio, dimensioni e struttura di installazione in base alle esigenze del cliente.
