Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Nei moderni sistemi di automazione industriale, i VFD e i dispositivi elettronici di potenza generano rumore di commutazione ad alta frequenza e disturbi armonici durante il funzionamento. Questi disturbi possono influenzare i controller, i sistemi di comunicazione, i sensori e altre apparecchiature sensibili nelle vicinanze.

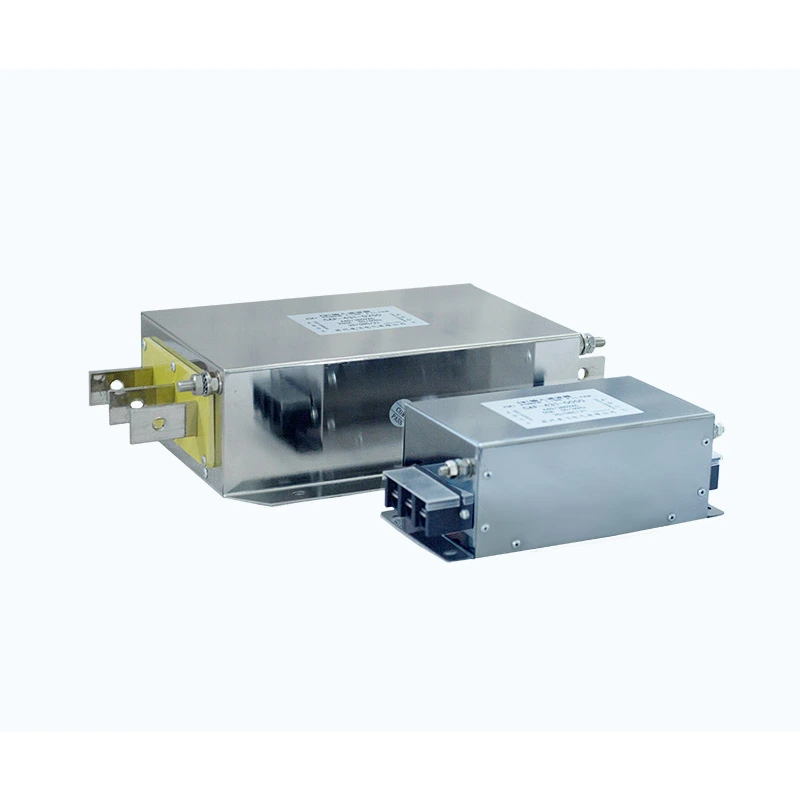

Il filtro di ingresso elettrico Dufew è installato in serie tra l'alimentatore e i terminali di ingresso del VFD o del servoazionamento per ridurre i percorsi di trasmissione delle interferenze elettromagnetiche tra il sistema di azionamento e la rete elettrica.
Il filtro adotta una struttura di filtraggio EMC multistadio che combina componenti magnetici, condensatori e design di smorzamento ottimizzati per sopprimere le interferenze sia di modo comune che di modo differenziale su un'ampia gamma di frequenze.
Le principali caratteristiche di progettazione includono:
- Componenti magnetici a bassa perdita per prestazioni di filtraggio stabili
- Rete di condensatori ottimizzata per la soppressione EMC
- Design a bassa corrente di dispersione per compatibilità con i sistemi di protezione
- Elevate prestazioni di isolamento per ambienti industriali
- Configurazioni di installazione flessibili IP00/IP20
Con prestazioni EMC affidabili e parametri elettrici personalizzabili, i filtri di ingresso Dufew aiutano a migliorare la stabilità del sistema nelle applicazioni industriali più impegnative.
I dispositivi di commutazione VFD generano rumore ad alta frequenza che può viaggiare attraverso i cavi di alimentazione e ritornare nella rete elettrica. Il filtro aiuta a ridurre le emissioni condotte, a limitare la trasmissione di interferenze ad alta frequenza, a migliorare le prestazioni EMC e a ridurre al minimo i disturbi alle apparecchiature elettriche vicine.
Percorsi di interferenza diversi richiedono metodi di filtraggio diversi. La struttura di filtraggio combina la soppressione di modo comune del rumore tra le linee elettriche e la terra con la soppressione di modo differenziale delle interferenze tra i conduttori. Ciò aiuta a migliorare la compatibilità elettromagnetica in ambienti industriali complessi.
Le reti elettriche industriali possono essere influenzate da fluttuazioni di tensione, disturbi di commutazione e interferenze armoniche. Riducendo l'impatto di questi disturbi sui sistemi di azionamento, il filtro aiuta a mantenere stabile il funzionamento delle apparecchiature e fornisce una protezione aggiuntiva per i componenti elettrici sensibili.
I problemi EMC possono diventare più evidenti nei sistemi con più azionamenti o lunghe disposizioni di cavi motore. Il design è adatto per installazioni multi-drive, applicazioni con cavi lunghi, armadi di controllo ad alta densità e sistemi di automazione industriale dove sono richieste prestazioni EMC costanti.
La struttura ottimizzata a tre stadi fornisce attenuazione nelle gamme di frequenza bassa, media e alta, contribuendo a ridurre diversi tipi di interferenze elettriche e a mantenere prestazioni di filtraggio efficaci in condizioni operative variabili.
La struttura del condensatore di terra è ottimizzata per limitare la corrente di dispersione non necessaria mantenendo la compatibilità con i dispositivi di protezione dalle perdite. Ciò supporta il funzionamento stabile negli impianti elettrici industriali.
Il sistema di isolamento è progettato per un uso industriale a lungo termine, con rigidità dielettrica linea-linea fino a 1500 V CC/60 S, rigidità dielettrica linea-terra fino a 2500 V CC/60 S e resistenza di isolamento di ≥ 100 MΩ a 1000 V CC.
Le soluzioni di filtri di ingresso Dufew sono ampiamente utilizzate in applicazioni che richiedono prestazioni EMC e stabilità elettrica migliorate.
| Applicazione | Requisito principale |
|---|---|
| Sistemi VFD | Ridurre le interferenze di commutazione |
| Sistemi di servoazionamento | Migliora la stabilità del controllo |
| Apparecchiature per l'automazione industriale | Proteggi i controller sensibili |
| Ascensori | Migliorare l'affidabilità dell'azionamento |
| Gru portuali | Supporta operazioni pesanti |
| Laminatoi | Ridurre i disturbi elettrici |
| Macchine per stampaggio ad iniezione | Migliorare la stabilità del sistema |
| Macchine tessili | Riduci i problemi EMC |
| Apparecchiature di prova | Mantenere l'affidabilità del segnale |
| Attrezzature mediche e di precisione | Proteggi i dispositivi elettronici sensibili |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Filtro di ingresso VFD/filtro EMC |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Corrente nominale | 5A - 1600A |
| Frequenza | 50Hz / 60Hz / Personalizzabile fino a 500Hz |
| Rigidità dielettrica | Linea-linea: 1500 V CC (60S); Linea-terra: 2500 V CC (60 S) |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Capacità di sovraccarico | 1,4 volte la corrente nominale per 1 minuto |
| Supporto per la lunghezza del cavo | Cavo schermato fino a 400m |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Standard | GB/T15287/8 |
Dufew Electric è specializzata in componenti elettronici di potenza industriali, tra cui filtri EMC, reattori, resistori di frenatura e soluzioni elettriche personalizzate.
Attraverso processi di produzione controllati e test delle prestazioni elettriche, Dufew garantisce una qualità affidabile del prodotto per applicazioni industriali.
Il controllo di qualità comprende:
- Ispezione dei componenti
- Test delle prestazioni elettriche
- Prove di resistenza d'isolamento
- Resistere ai test di tensione
- Verifica funzionale
Dufew migliora continuamente il proprio sistema di gestione della qualità e gli standard di prodotto.
Le certificazioni e i documenti tecnici includono:
- Sistema di Gestione della Qualità ISO 9001
-Certificazione CE
- Rapporti di prova del prodotto
- Documentazione tecnica personalizzata
Dufew supporta la produzione OEM, progetti personalizzati e cooperazione ingegneristica per clienti globali.
Dufew fornisce soluzioni di imballaggio orientate all'esportazione per proteggere i componenti elettrici durante il trasporto.
L'imballaggio include:
- Protezione dall'umidità
- Fissaggio antiurto
- Confezione rinforzata per modelli di grandi dimensioni
- Etichette identificative del prodotto
- Documenti tecnici con spedizione
Ogni filtro viene ispezionato prima della consegna per garantire la conformità ai requisiti del cliente.
Aiuta a ridurre le interferenze elettromagnetiche generate durante il funzionamento del VFD, a migliorare le prestazioni EMC e a proteggere i componenti elettrici dai disturbi di alimentazione esterni.
Viene installato tra l'alimentatore e i terminali di ingresso del VFD o del servoazionamento per ridurre la trasmissione delle interferenze attraverso la rete di alimentazione e migliorare la stabilità del sistema.
A seconda delle condizioni di installazione, le soluzioni Dufew possono supportare cavi schermati fino a 400 metri e cavi non schermati fino a 300 metri, contribuendo a mantenere prestazioni di filtraggio stabili nelle applicazioni a lunga distanza.
SÌ. Dufew fornisce soluzioni personalizzate tra cui tensione nominale, capacità di corrente, parametri di filtraggio, dimensioni meccaniche e strutture di installazione in base ai diversi requisiti applicativi.
Dufew Electric fornisce soluzioni di filtri di ingresso personalizzate per sistemi VFD, servoazionamenti e applicazioni di automazione industriale.
Grazie a capacità ingegneristiche professionali, processi di produzione affidabili e un rigoroso controllo di qualità, Dufew aiuta i clienti a migliorare le prestazioni EMC, ridurre le interferenze elettriche e ottenere un funzionamento stabile a lungo termine.
