Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

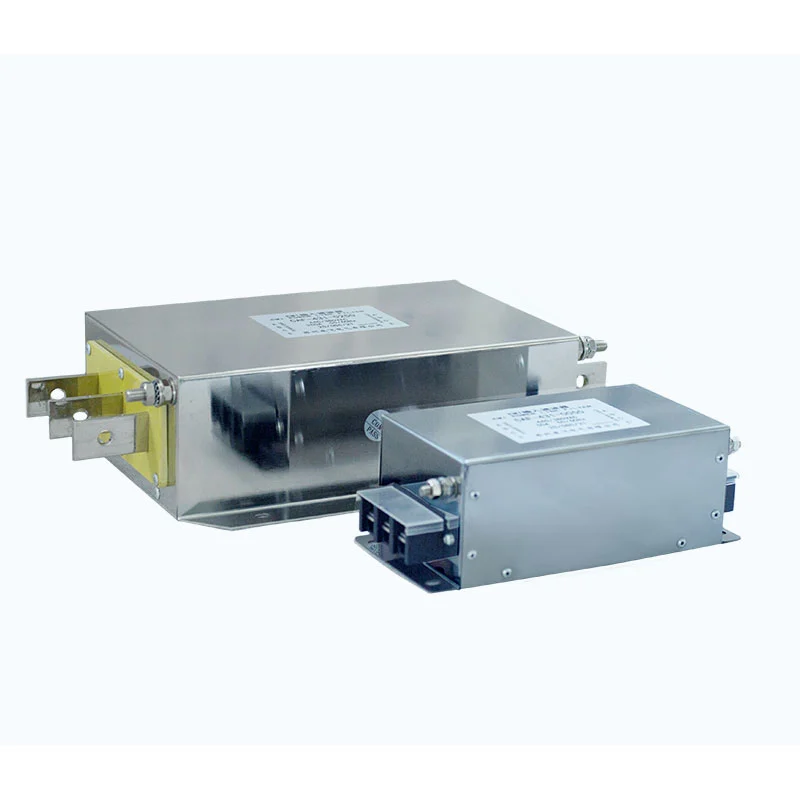

Il filtro passivo elettrico Dufew è progettato per sistemi di alimentazione industriali interessati da correnti armoniche provenienti da VFD, convertitori, raddrizzatori e altri carichi non lineari. Combinando reattori di filtro, condensatori e resistori di smorzamento non induttivi in un circuito LC sintonizzato, fornisce un percorso a bassa impedenza per frequenze armoniche selezionate e aiuta a ridurre la circolazione della corrente armonica nella rete di alimentazione.
I carichi non lineari generati durante la conversione CA-CC e la commutazione elettronica di potenza possono contribuire al surriscaldamento del trasformatore, all'aumento delle perdite nei cavi, alla riduzione del fattore di potenza, allo stress aggiuntivo sulle apparecchiature elettriche e alla qualità dell'alimentazione instabile. A seconda delle condizioni del sistema, la configurazione del filtraggio può essere progettata per affrontare le armoniche caratteristiche come i componenti di 5°, 7°, 11° e di ordine superiore.
Il sistema aiuta a ridurre la distorsione della corrente armonica, a migliorare il fattore di potenza, a limitare le perdite legate alle armoniche e a supportare un funzionamento elettrico stabile. Rispetto ai sistemi di compensazione armonica attivi, il filtraggio passivo utilizza una struttura elettrica relativamente semplice senza circuiti di controllo complessi, rendendolo adatto al funzionamento continuo in applicazioni industriali con caratteristiche armoniche prevedibili.
Il reattore e il condensatore formano un ramo LC sintonizzato progettato per frequenze armoniche specifiche.
Quando le correnti armoniche raggiungono la gamma di frequenza progettata, il ramo di filtraggio fornisce un percorso di impedenza inferiore rispetto alla rete di alimentazione, consentendo un efficace assorbimento delle correnti armoniche.
Questo disegno fornisce:
- Riduzione armonica mirata
- Minore distorsione della forma d'onda della corrente
- Miglioramento della stabilità elettrica
- Capacità di funzionamento industriale continuo
Il resistore non induttivo integrato controlla le caratteristiche di risonanza e migliora la stabilità del circuito.
La struttura smorzante aiuta:
- Prevenire un'eccessiva amplificazione della risonanza
- Limitare la corrente armonica anomala
- Migliorare l'affidabilità del condensatore
- Prolungare la vita utile del sistema
Il design passivo funziona senza controller DSP o moduli di compensazione elettronica aggiuntivi, risultando in una struttura elettrica semplice con meno componenti di controllo, minori requisiti di manutenzione e buona adattabilità agli ambienti operativi industriali.
Riducendo la circolazione della corrente armonica, il sistema può aiutare a limitare le perdite del trasformatore e del cavo, ridurre l'aumento della temperatura, migliorare il fattore di potenza e supportare un funzionamento più stabile delle apparecchiature elettriche collegate.
Dufew applica considerazioni ingegneristiche ai componenti magnetici, all'abbinamento di reattore e condensatore, alle prestazioni termiche e alla sicurezza elettrica. La configurazione risultante è adatta per il funzionamento continuo in sistemi di alimentazione industriali con caratteristiche armoniche relativamente prevedibili.
Il filtro passivo Dufew è adatto per sistemi industriali con caratteristiche armoniche relativamente stabili.
| Applicazione | Scopo |
|---|---|
| Sistemi VFD | Ridurre la distorsione della corrente armonica |
| Azionamenti multipli del motore | Migliorare la stabilità della rete elettrica |
| Attrezzatura raddrizzatore | Controllo delle armoniche caratteristiche |
| Sistemi UPS | Ridurre l'influenza armonica |
| Automazione industriale | Migliorare l'affidabilità elettrica |
Le applicazioni tipiche includono impianti di produzione, impianti metallurgici e di lavorazione chimica, attrezzature minerarie, macchinari tessili, linee di produzione della carta, macchinari portuali e sistemi di stampaggio a iniezione in cui è necessario gestire carichi non lineari e correnti armoniche.
Sistemi elettrici diversi richiedono parametri di filtraggio diversi.
Dufew fornisce supporto tecnico basato su:
- Dati di misura armonica
- Caratteristiche del carico
- Livello di tensione del sistema
- Ambiente di installazione
- Prestazioni THDi richieste
Sono disponibili soluzioni personalizzate per diversi requisiti di qualità dell'energia industriale.
La scelta di una soluzione di filtraggio adeguata richiede la valutazione di:
| Fattore di selezione | Considerazione |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Corrente nominale | Corrente operativa continua |
| Sorgente armonica | VFD, raddrizzatore, UPS, convertitore |
| Spettro armonico | Componenti del 5°/7°/11° ordine |
| Prestazione richiesta | Obiettivo di miglioramento del THDi |
| Ambiente di installazione | Requisiti di spazio, ventilazione, protezione |
Dufew fornisce consigli personalizzati basati su dati di misurazione delle armoniche, parametri di sistema e requisiti di progetto.
Dufew Electric è specializzata nella produzione di elettronica di potenza industriale, fornendo filtri passivi, reattori, resistori di frenatura, trasformatori e soluzioni elettriche personalizzate per applicazioni industriali. Il suo lavoro di ingegneria copre l'analisi armonica, la corrispondenza dei parametri elettrici e i requisiti di qualità dell'energia, supportando la progettazione e la produzione di prodotti specifici per l'applicazione.
Le principali capacità produttive includono l'elaborazione del nucleo magnetico, l'avvolgimento di precisione del reattore, l'abbinamento di condensatori e resistori, la verifica dei parametri elettrici e i test delle prestazioni termiche. A seconda della configurazione del prodotto, il controllo qualità può includere:
- Prove di resistenza d'isolamento
- Prove di tenuta dielettrica
- Verifica dei parametri di risonanza
- Test di aumento della temperatura
- Controllo dei parametri elettrici
- Controllo aspetto finale
La documentazione di qualità può includere la certificazione di gestione della qualità ISO, rapporti di test del prodotto e registrazioni di verifica delle prestazioni elettriche in base ai requisiti applicabili del prodotto e del progetto.
Dufew Electric supporta la produzione OEM, la progettazione elettrica personalizzata, la cooperazione ingegneristica e soluzioni di qualità dell'energia basate su progetti.
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza operativa | 50Hz/60Hz |
| Corrente nominale | 5A - 1600A |
| Obiettivo armonico | 5a/7a/11a/Armoniche di ordine superiore |
| Struttura di filtraggio | Circuito risonante LC sintonizzato |
| Aumento della temperatura | ≤80K |
| Livello di rumore | ≤65dB |
| Rigidità dielettrica | 3000 V CA / 10 S |
| Resistenza di isolamento | ≥100MΩ |
| Grado di protezione | IP00/IP22 |
| Classe di isolamento | Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Standard | IEC61000/GB/T14549-1993 |
| Confronto | Filtro passivo | Filtro armonico attivo |
|---|---|---|
| Principio di funzionamento | Circuito di risonanza LC sintonizzato | Compensazione elettronica di potenza |
| Componenti principali | Reattori, condensatori, resistori | Moduli di potenza e controller |
| Risposta armonica | Progettato per condizioni armoniche specifiche | Compensazione dinamica |
| Requisito di controllo | Nessun sistema di controllo esterno | Richiede controllo elettronico |
| Manutenzione | Manutenzione semplice | Manutenzione più complessa |
| Applicazione | Carichi industriali stabili | Ambienti armonici variabili |
Un filtro passivo è costituito da reattori, condensatori e resistori di smorzamento che formano un circuito LC sintonizzato. Questi componenti forniscono un percorso a bassa impedenza per correnti armoniche selezionate e contribuiscono a migliorare la qualità dell'alimentazione.
La scelta del modello dipende dalla tensione nominale, dalla corrente operativa, dalla sorgente armonica, dallo spettro armonico, dai requisiti THDi, dalla configurazione del sistema e dalle condizioni di installazione.
Il filtraggio passivo è generalmente adatto per sistemi con caratteristiche armoniche stabili. Le applicazioni con carichi armonici in rapida evoluzione possono richiedere soluzioni di compensazione alternative.
SÌ. Dufew fornisce soluzioni personalizzate in base al livello di tensione, capacità di corrente, caratteristiche armoniche, requisiti di installazione e condizioni di progetto.
