Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

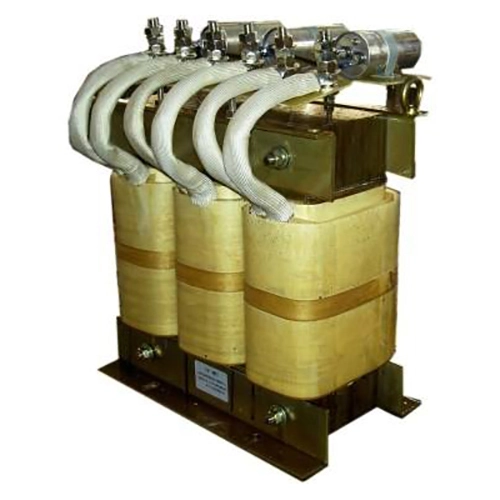

Il filtro sinusoidale elettrico Dufew è installato sul lato di uscita dei sistemi VFD per migliorare la qualità della forma d'onda lato motore e fornire una protezione affidabile del motore nelle applicazioni industriali. Durante il funzionamento di commutazione VFD, vengono generati e trasmessi impulsi di tensione PWM ad alta frequenza attraverso i cavi del motore, soprattutto nelle installazioni a lunga distanza, che possono causare tensione riflessa, aumento dello stress dv/dt, interferenze elettromagnetiche e ulteriori perdite del motore.
Il filtro sinusoidale VFD adotta una struttura di filtraggio passa-basso LC composta da reattori e condensatori. La rete di filtraggio attenua i componenti della frequenza portante e le armoniche ad alta frequenza dai segnali di uscita PWM consentendo al tempo stesso alla tensione della frequenza fondamentale di passare in modo efficiente, convertendo la forma d'onda di uscita in una forma d'onda quasi sinusoidale più uniforme.
Il processo di filtraggio aiuta:
- Ridurre i componenti PWM ad alta frequenza
- Migliorare la forma d'onda della tensione del terminale del motore
- Minori sollecitazioni dv/dt sull'isolamento del motore
- Ridurre le interferenze elettromagnetiche (EMI)
- Migliorare la stabilità operativa del motore e l'affidabilità del servizio
Il prodotto utilizza anime in acciaio al silicio laminato a freddo a basse perdite, materiali isolanti di Classe F, tecnologia di impregnazione sotto vuoto e strutture termiche ottimizzate per mantenere prestazioni stabili durante il funzionamento industriale continuo, fornendo una soluzione efficace per sistemi di motori a cavo lungo, apparecchiature di automazione e applicazioni VFD ad alte prestazioni.
A differenza di una reattanza di uscita standard che aumenta principalmente l'impedenza del circuito, la struttura di filtraggio LC fornisce una maggiore attenuazione dei componenti di commutazione ad alta frequenza, risultando in una forma d'onda di tensione del motore più uniforme con una minore distorsione ad alta frequenza e uno stress elettrico ridotto sugli avvolgimenti del motore.
Gli impulsi PWM dv/dt elevati possono aumentare lo stress dell'isolamento, in particolare quando vengono installati cavi lunghi tra il VFD e il motore. Il filtro aiuta a limitare i picchi di tensione e gli effetti delle onde riflesse, riducendo lo stress sull'isolamento dell'avvolgimento del motore e supportando il funzionamento del motore a lungo termine.
I cavi motore lunghi introducono capacità distribuita che può aumentare la corrente di carica e la tensione riflessa. Dufew regola i parametri elettrici in base ai requisiti di sistema per applicazioni quali sistemi di pompe remote, apparecchiature per motori esterni, macchinari sotterranei e grandi linee di produzione.
Attenuando le interferenze ad alta frequenza e la distorsione della forma d'onda di uscita, il filtro può aiutare a ridurre il rumore elettromagnetico del motore, l'ulteriore aumento di temperatura, le perdite legate alle armoniche e le vibrazioni meccaniche associate alle forme d'onda di uscita dell'inverter instabili.
Il reattore e il condensatore sono abbinati in base alle caratteristiche di uscita PWM del VFD. La struttura LC risultante attenua i componenti della frequenza portante mantenendo la trasmissione della frequenza fondamentale e migliorando la forma d'onda della tensione sul lato motore.
Il sistema magnetico può utilizzare nuclei di acciaio al silicio laminato a freddo, una struttura ottimizzata del traferro e materiali magnetici a bassa perdita per mantenere caratteristiche di induttanza stabili e controllare le perdite magnetiche durante il funzionamento continuo.
Il sistema di isolamento può incorporare isolamento per alte temperature di Classe F, impregnazione sotto vuoto e materiali isolanti ignifughi. Queste misure supportano la rigidità dielettrica, la stabilità meccanica e il funzionamento affidabile in condizioni industriali continue.
Esempio: SWF-4 3 2-1200
| Codice | Descrizione |
|---|---|
| SWF | Serie di filtri elettrici a onda sinusoidale Dufew |
| 4 | Livello di tensione (2=220 V, 4=380 V, 6=690 V) |
| 3 | Numero di fase (3=trifase, 1=monofase) |
| 2 | Posizione di installazione (lato uscita VFD) |
| 1200 | Corrente nominale (1200A) |
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza operativa | 50Hz / 60Hz / Personalizzato |
| Frequenza portante | 2kHz-8kHz |
| Distorsione armonica di tensione | ≤5% |
| Corrente nominale | 5A-1200A |
| Lunghezza massima del cavo | Fino a 3000 m (a seconda dell'applicazione) |
| Capacità di sovraccarico | 1,5× corrente nominale per 1 minuto |
| Aumento della temperatura | ≤80K |
| Livello di rumore | ≤65dB |
| Rigidità dielettrica | 3000 V CA / 10 S |
| Resistenza di isolamento | ≥100MΩ |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Standard | GB/T15287/8 |
Le soluzioni di filtri sinusoidali Dufew sono adatte per sistemi VFD che richiedono prestazioni migliorate della forma d'onda di uscita e protezione del motore.
| Applicazione | Requisito principale |
|---|---|
| Sistemi motori a lunga percorrenza | Ridurre lo stress da tensione legato al cavo |
| Sistemi di pompe e ventilatori | Migliorare la stabilità del funzionamento del motore |
| Attrezzatura CNC | Supporta prestazioni di lavorazione di precisione |
| Linee di automazione industriale | Ridurre le interferenze elettriche |
| Ascensori | Migliorare l'affidabilità dell'azionamento |
| Gru e mezzi di sollevamento | Supporta accelerazioni e frenate frequenti |
| Installazioni di motori all'aperto | Abilita il funzionamento dell'apparecchiatura remota |
Dufew Electric produce componenti elettronici di potenza industriali, inclusi filtri, reattori, resistori di frenatura, trasformatori e soluzioni elettriche personalizzate. Per i prodotti di filtraggio della forma d'onda, la produzione viene effettuata attraverso processi controllati dalla preparazione e avvolgimento dei componenti magnetici al trattamento di isolamento, impregnazione, test elettrici e ispezione finale.
I processi di produzione includono:
- Lavorazione del nucleo magnetico
- Avvolgimento di precisione
- Trattamento di isolamento
- Impregnazione sotto vuoto
- Test delle prestazioni elettriche
L'ispezione di qualità copre i principali parametri elettrici e meccanici, con controlli che includono:
- Prove di resistenza d'isolamento
- Prove di tenuta dielettrica
- Verifica dei parametri elettrici
- Test di aumento della temperatura
- Controllo aspetto finale
Dufew Electric supporta inoltre la produzione OEM, parametri elettrici personalizzati, supporto per applicazioni ingegneristiche e fornitura basata su progetto. Disegni di prodotto, rapporti di prova e documenti di certificazione possono essere forniti in base ai requisiti del cliente e del progetto.
Dufew fornisce soluzioni di imballaggio standard per l'esportazione di prodotti elettrici industriali.
L'imballaggio include:
- Protezione resistente all'umidità
- Fissaggio antiurto
- Casse in legno rinforzato per modelli pesanti
- Etichette identificative del prodotto
- Documenti tecnici
Ogni unità viene ispezionata prima della spedizione per garantire che le specifiche del prodotto soddisfino i requisiti del cliente.
| Confronto | Filtro sinusoidale | Reattore di uscita |
|---|---|---|
| Principio di filtraggio | Filtraggio LC passa-basso per ridurre i componenti PWM | Aumenta l'impedenza per limitare la variazione di corrente |
| Funzione principale | Migliora la qualità della forma d'onda e sopprime lo stress ad alta frequenza | Riduce la velocità di aumento della tensione e la fluttuazione della corrente |
| Forma d'onda di uscita | Uscita di tensione quasi sinusoidale | La forma d'onda PWM rimane |
| Applicazione via cavo | Adatto per sistemi di cavi motore più lunghi | Utilizzato principalmente per distanze cavi moderate |
| Protezione del motore | Fornisce una protezione più forte contro lo stress ad alta frequenza | Fornisce la protezione di base del motore |
Un filtro sinusoidale utilizza una struttura di filtraggio LC per ridurre i componenti di commutazione PWM e migliorare la qualità della forma d'onda lato motore. Una reattanza di uscita aumenta principalmente l'impedenza per limitare le variazioni di corrente e ridurre la velocità di aumento della tensione, ma non rimodella in modo significativo la forma d'onda di uscita.
È consigliato per applicazioni con cavi motore lunghi, motori sensibili, requisiti EMC rigorosi o sistemi in cui lo stress della tensione PWM può influire sull'affidabilità del motore.
SÌ. I parametri di filtraggio possono essere personalizzati in base alla lunghezza del cavo, alla potenza del motore, alle caratteristiche del VFD e alle condizioni operative.
SÌ. Dufew supporta progetti personalizzati in base alla tensione nominale, alla capacità di corrente, alla frequenza portante, ai requisiti di installazione e alle condizioni applicative specifiche.
