Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

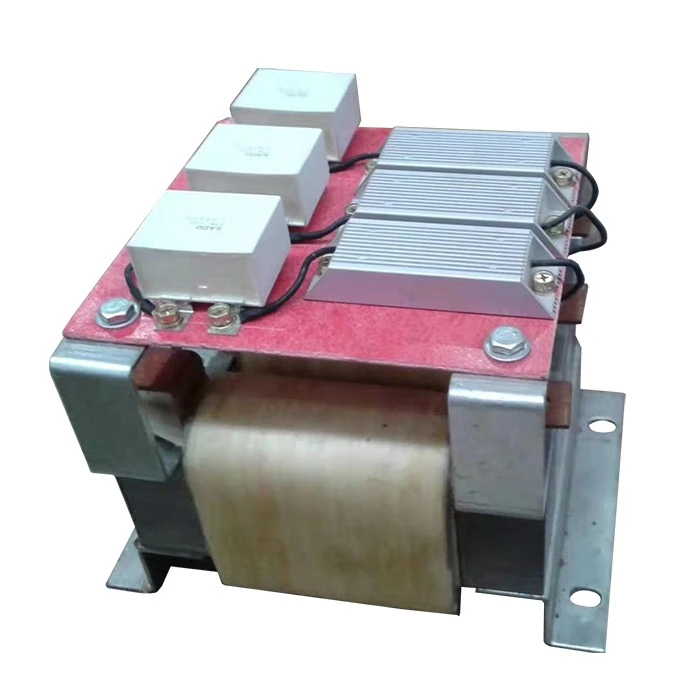

Il filtro di tensione derivata elettrica Dufew è installato sul lato di uscita di un VFD per migliorare le condizioni elettriche tra l'inverter e il motore. I moderni sistemi di inverter utilizzano dispositivi di commutazione ad alta velocità per un controllo preciso della velocità e della coppia, ma le transizioni rapide della tensione PWM possono creare fronti di tensione ripidi che aumentano lo stress dv/dt sugli avvolgimenti del motore, la tensione riflessa causata dal disadattamento dell'impedenza del cavo, la tensione di modo comune tra il motore e la terra, il rischio di corrente del cuscinetto e le interferenze elettromagnetiche ad alta frequenza.
Questi effetti possono diventare più evidenti in caso di cavi motore lunghi, frequenze di commutazione elevate dell'inverter, motori non originariamente progettati per il funzionamento con inverter o apparecchiature industriali con severi requisiti di stabilità elettrica. Dufew utilizza una struttura di smorzamento LC con resistenza controllata per assorbire l'energia di oscillazione ad alta frequenza, rallentare la velocità di transizione della tensione e ridurre lo stress elettrico transitorio mantenendo il normale funzionamento dell'inverter.
Il filtro può contribuire a ridurre i picchi di tensione PWM, lo stress sull'isolamento del motore, gli effetti delle onde riflesse e le interferenze ad alta frequenza, migliorando al contempo le condizioni di trasmissione dei cavi e la compatibilità complessiva del sistema di azionamento.
Durante la commutazione dell'inverter, gli impulsi PWM generano rapidi cambiamenti di tensione ad alta frequenza che viaggiano attraverso il cavo motore. Il filtro introduce un'impedenza controllata nel circuito di uscita per limitare i rapidi cambiamenti di tensione e le sovratensioni transitorie, migliorando le condizioni di tensione ai terminali del motore e riducendo gli effetti delle onde riflesse. Rispetto a una reattanza di uscita convenzionale, la struttura di smorzamento fornisce un controllo aggiuntivo dell'oscillazione della tensione ad alta frequenza.
La commutazione ad alta frequenza può creare tensione di modo comune tra gli avvolgimenti del motore, i conduttori del cavo e il sistema di messa a terra. Dufew ottimizza il design magnetico ed elettrico per ridurre le interferenze di modo comune e i componenti di tensione ad alta frequenza, contribuendo a limitare gli effetti della tensione sull'albero, a ridurre il rischio di corrente di scarica dei cuscinetti e a migliorare le prestazioni EMC.
Transizioni rapide di tensione e impulsi PWM ripetitivi possono aumentare lo stress elettrico sull'isolamento dell'avvolgimento del motore e contribuire all'invecchiamento dell'isolamento nel tempo. Moderando la velocità di aumento della tensione e limitando i picchi transitori, Dufew aiuta a ridurre lo stress sull'isolamento degli avvolgimenti ed è adatto per applicazioni di retrofit in cui i motori esistenti necessitano di una migliore compatibilità con il funzionamento VFD.
La tensione di modo comune può creare percorsi di corrente ad alta frequenza attraverso i cuscinetti del motore, aumentando potenzialmente la tensione dell'albero e gli effetti di scarica dei cuscinetti. Riducendo i componenti di tensione ad alta frequenza, il filtro aiuta a limitare l'influenza della tensione dell'albero e i danni legati alla corrente dei cuscinetti, supportando al contempo un funzionamento più stabile del motore.
Per i motori che funzionano in condizioni di servizio continuo, il controllo dei transitori di tensione e dello stress elettrico ad alta frequenza può aiutare a mantenere la disponibilità delle apparecchiature e ridurre lo stress elettrico sui motori e sui componenti collegati. Ciò supporta i requisiti di funzionamento e manutenzione stabili nei sistemi di azionamento industriali.
Una soluzione di filtraggio du/dt viene comunemente presa in considerazione quando i sistemi hanno:
| Condizione di applicazione | Scopo consigliato |
|---|---|
| Collegamento cavo motore lungo | Ridurre l'impatto della tensione riflessa |
| Motori standard esistenti | Migliora la compatibilità dell'inverter |
| VFD ad alta frequenza di commutazione | Ridurre lo stress elettrico |
| Tenendo conto delle preoccupazioni attuali | Ridurre al minimo i percorsi di corrente ad alta frequenza |
| Apparecchiature di automazione sensibili | Migliora le prestazioni EMC |
Le soluzioni Dufew sono adatte per:
| Applicazione | Requisito principale |
|---|---|
| Sistemi motore VFD | Ridurre lo stress della tensione PWM |
| Sistemi di servoazionamento | Migliorare la protezione del motore |
| Pompe e ventilatori | Migliora l'affidabilità dell'azionamento |
| Ascensori e gru | Supporta frequenti cicli di accelerazione |
| Linee di produzione industriale | Ridurre le interferenze elettriche |
| Installazioni motori remote | Migliora la compatibilità dei cavi |
Le applicazioni tipiche includono l'automazione industriale, macchinari CNC, attrezzature portuali, macchine per lo stampaggio a iniezione, macchinari tessili, apparecchiature per la lavorazione della carta e sistemi di test in cui i motori azionati da VFD richiedono un migliore controllo della tensione e una protezione elettrica lato motore.
Dufew utilizza materiali magnetici e strutture dei componenti ottimizzati per mantenere caratteristiche di induttanza stabili riducendo al contempo le perdite magnetiche e supportando un'efficace dissipazione del calore durante il funzionamento continuo.
Il sistema di isolamento può utilizzare materiali isolanti di Classe F insieme al trattamento di impregnazione sotto vuoto per migliorare l'integrità dell'isolamento, la resistenza meccanica e la resistenza alle condizioni ambientali durante il funzionamento industriale.
Per adattarsi a diversi layout di armadi e apparecchiature, Dufew supporta opzioni di protezione IP00 e IP22, installazione verticale o orizzontale, dimensioni personalizzate e configurazioni meccaniche specifiche del progetto in base ai requisiti dell'applicazione.
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza operativa | 50Hz / 60Hz / Personalizzato |
| Frequenza portante | 2kHz-6kHz |
| Corrente nominale | 5A-1600A |
| Capacità di sovraccarico | 1,5× corrente nominale per 1 minuto |
| Aumento della temperatura | ≤80K |
| Livello di rumore | ≤65dB |
| Rigidità dielettrica | 3000 V CA / 10 S |
| Resistenza di isolamento | ≥100 MΩ a 1500 VCC |
| Grado di protezione | IP00/IP22 |
| Classe di isolamento | Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Standard | IEC289/GB10229-88 |
| Confronto | Filtro du/dt | Filtro sinusoidale |
|---|---|---|
| Scopo principale | Ridurre la velocità di aumento della tensione e i picchi transitori | Converti l'uscita PWM in una forma d'onda sinusoidale |
| Struttura del circuito | Struttura di smorzamento LC | Filtro passa basso LC completo |
| Caratteristiche dell'uscita | Forma d'onda PWM con stress elettrico ridotto | Forma d'onda di tensione quasi sinusoidale |
| Focus sull'applicazione | Protezione dell'isolamento del motore | Massimo miglioramento della forma d'onda |
| Utilizzo tipico | Applicazioni con cavi medi | Sistemi di trasmissione a lunga distanza |
Dufew Electric è specializzata in componenti elettronici di potenza industriale, inclusi filtri, reattori, resistori di frenatura, trasformatori e soluzioni elettriche personalizzate. Per i prodotti di filtraggio per la protezione dei motori, il processo di produzione comprende la selezione del nucleo magnetico, l'avvolgimento di precisione, il trattamento dell'isolamento, l'impregnazione sotto vuoto, il test delle prestazioni elettriche e l'ispezione finale.
I principali controlli di qualità possono includere:
- Prove di resistenza d'isolamento
- Prove di tenuta dielettrica
- Verifica dell'induttanza
- Test di aumento della temperatura
- Ispezione del prodotto finale
Dufew Electric supporta la produzione OEM, parametri elettrici personalizzati, supporto per applicazioni ingegneristiche e soluzioni basate su progetti. I documenti di certificazione e i rapporti sui test dei prodotti possono essere forniti in base ai requisiti del prodotto e del progetto.
Un filtro di tensione derivativa viene utilizzato per ridurre lo stress dv/dt, i picchi di tensione transitori e le interferenze ad alta frequenza generate dalla commutazione dell'inverter. Aiuta a migliorare la protezione dell'isolamento del motore e l'affidabilità del sistema.
È consigliato per applicazioni con cavi motore lunghi, motori standard azionati da inverter, frequenze di commutazione elevate, problemi di corrente nei cuscinetti o severi requisiti EMC.
Un filtro dv/dt riduce principalmente la velocità di aumento della tensione e lo stress transitorio della tensione, mentre un filtro sinusoidale rimodella ulteriormente l'uscita PWM in una forma d'onda quasi sinusoidale con prestazioni di filtraggio più elevate.
SÌ. Dufew fornisce soluzioni personalizzate in base alla tensione del sistema, alla capacità di corrente, alla frequenza portante, alla lunghezza del cavo, ai requisiti di installazione e alle condizioni applicative.
Dufew Electric fornisce soluzioni personalizzate di protezione sul lato uscita per sistemi VFD, servoazionamenti e applicazioni di motori industriali. Attraverso una progettazione elettrica professionale, processi di produzione controllati e rigorosi controlli di qualità, Dufew aiuta i clienti a ridurre lo stress elettrico correlato al PWM e a migliorare l'affidabilità del sistema di azionamento a lungo termine.
