Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Durante il processo di frenatura di un sistema di azionamento a frequenza variabile, il motore può generare energia rigenerativa quando la velocità di rotazione diminuisce. Se questa energia non può essere consumata in modo efficace, la tensione del bus CC aumenterà e potrebbe attivare la protezione dell'inverter.

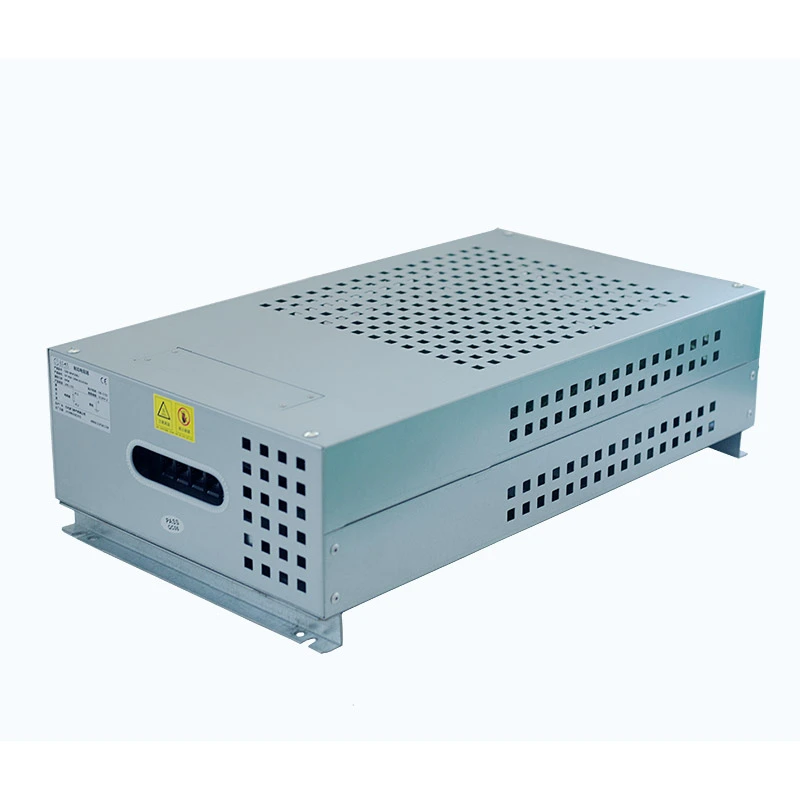

La scatola resistore di frenatura elettrica Dufew è progettata per funzionare insieme alle unità di frenatura per dissipare questa energia in eccesso attraverso gli elementi resistori. Le resistenze corrugate interne sono assemblate in base ai valori di potenza e resistenza richiesti, mentre l'involucro metallico fornisce protezione meccanica e migliora la dissipazione del calore.
Il design integrato combina elementi resistori, terminali di connessione e componenti di protezione termica in un'unica unità completa, semplificando l'installazione e migliorando l'affidabilità del sistema nelle applicazioni industriali.
| Parametro | Specifica |
|---|---|
| Potenza nominale | 1kW-30kW |
| Tensione di lavoro | ≤1200V |
| Gamma di resistenza | 0,01Ω-1kΩ |
| Tolleranza alla resistenza | ±3%, ±5%, ±10% |
| Grado di protezione | IP20 / IP23 (personalizzabile) |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Standard | GB-5792 |
Gli elementi resistivi interni ondulati sono disposti e fissati in modo professionale all'interno dell'involucro per fornire prestazioni elettriche stabili. Il design integrato semplifica l'installazione ed elimina la necessità di un ulteriore assemblaggio di resistori presso la sede del cliente.
L'involucro adotta aperture di ventilazione e spaziatura interna ottimizzata per migliorare la circolazione del flusso d'aria. Durante i cicli di frenata ad alta potenza di breve durata, la struttura fornisce una capacità di accumulo di calore sufficiente e aiuta a rilasciare rapidamente il calore accumulato.
Un interruttore di protezione termica è installato vicino ai componenti del riscaldamento. Quando la temperatura interna supera il valore di sicurezza preimpostato, il sistema di protezione scollega il circuito per ridurre il rischio di surriscaldamento.
La scatola del resistore supporta diversi metodi di installazione, incluso il montaggio a pavimento e l'installazione sulla piattaforma dell'apparecchiatura. I fori di montaggio standard facilitano l'integrazione con i sistemi di controllo industriale.
- Progettato per applicazioni di frenatura VFD: si abbina ai comuni sistemi di frenatura con inverter per gestire in modo efficace l'energia rigenerativa.
- Protezione stabile da sovratensione: dissipa l'energia in eccesso generata durante la decelerazione del motore e gli arresti di emergenza.
- Forte capacità di sovraccarico degli impulsi: adatto per accelerazioni frequenti, frenate e funzionamento intermittente ad alta potenza.
- Configurazione del resistore modulare: supporta combinazioni personalizzate di potenza e resistenza in base alle condizioni operative.
- Design di protezione integrato: include terminali di collegamento e componenti di protezione della temperatura per un funzionamento più sicuro.
- Prestazioni industriali affidabili: adatto per apparecchiature pesanti che operano in cicli di frenatura continui.
Le soluzioni con resistori di frenatura Dufew sono adatte per apparecchiature industriali che richiedono una dissipazione controllata dell'energia durante la decelerazione, l'arresto o i cambiamenti dinamici del carico. Sono comunemente integrati in sistemi di sollevamento, apparecchiature per la movimentazione dei materiali, macchinari industriali, sistemi di test dell'elettronica di potenza e applicazioni di energia rinnovabile.
Per ascensori, gru a torre, montacarichi, piattaforme di sollevamento e argani, il resistore assorbe l'energia rigenerativa generata durante l'abbassamento e la decelerazione, aiutando il sistema di azionamento a mantenere un funzionamento stabile durante i frequenti cicli di avvio-arresto e cambio di carico.
I trasportatori a nastro, i recuperatori di impilatori e le attrezzature per il trasporto pesante spesso richiedono una frenatura controllata durante la movimentazione di carichi di grandi dimensioni o in movimento. La soluzione con resistore aiuta a dissipare l'energia rigenerativa e supporta una decelerazione affidabile nelle operazioni continue di movimentazione dei materiali.
Laminatoi, centrifughe, macchine per lo stampaggio a iniezione, apparecchiature CNC e altri macchinari a motore possono generare una notevole energia rigenerativa durante i rapidi cambiamenti di velocità. La resistenza di frenatura configurata correttamente aiuta a migliorare le prestazioni di arresto e a proteggere il sistema di azionamento associato.
La soluzione può anche essere integrata in sistemi di test di carico ad alta potenza e piattaforme di test di invecchiamento delle apparecchiature elettriche, dove è richiesta una resistenza controllata per simulare i carichi operativi e valutare le prestazioni delle apparecchiature in condizioni definite.
I convertitori di energia eolica, i sistemi di trazione ferroviaria e le apparecchiature di gestione dell'energia possono richiedere una dissipazione di energia affidabile durante la frenatura, la regolazione o le condizioni operative transitorie. È possibile abbinare configurazioni di resistenza personalizzate ai requisiti di tensione, potenza e ciclo di lavoro di questi sistemi.
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Rigidità dielettrica | 2500 V CA, 50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale, 5S | Nessun danno visibile |
| Carica la vita | Operazione ciclica | >9000h |
| Prova del calore umido | 40℃±2℃, 90%-95%UR, 100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | -55℃/55℃/155℃ ciclismo | △R≤±(2%R+0,05Ω) |
| Resistenza al calore | 350 ℃/2 ore | Nessun danno evidente |
| Coefficiente di temperatura | Condizione di carico nominale | <300 ppm/℃ |
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Forza terminale | 45N/30S | Nessun allentamento o danno |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g | Nessun danno strutturale |
| Resistenza al calore di saldatura | 350±5℃, 3S | Nessun danno visibile |
| Saldabilità | 235±5℃, 5S | Copertura della saldatura >95% |
Dufew fornisce soluzioni di resistori di frenatura personalizzate in base alle specifiche dell'inverter, alle condizioni operative e ai requisiti di installazione. Le configurazioni possono essere regolate in base a potenza nominale, valore di resistenza, tensione, dimensioni dell'involucro, grado di protezione, struttura di installazione, disposizione dei terminali e tipo di elemento resistore.
La stessa piattaforma di custodia può ospitare diversi elementi resistivi, compresi quelli corrugati, con custodia in alluminio e tubolari, consentendo di adattare la configurazione alla capacità di potenza richiesta, alle condizioni termiche e all'ambiente applicativo.
Dufew Electric integra l'assemblaggio degli elementi resistivi, la fabbricazione dell'involucro, i test elettrici e l'ispezione finale all'interno di un processo di produzione standardizzato. Ogni fase è controllata per mantenere prestazioni elettriche, qualità meccanica e affidabilità di consegna costanti per applicazioni industriali personalizzate.
Il processo di produzione è supportato da un'officina professionale per componenti elettrici, procedure di assemblaggio standardizzate, test completi delle prestazioni, capacità di produzione personalizzata e imballaggi standard per l'esportazione. Queste funzionalità consentono a Dufew di gestire i progetti dalla configurazione dei resistori fino alla consegna dell'armadio finito.
Dufew seleziona i metodi di imballaggio in base alle dimensioni del prodotto, al peso e ai requisiti di trasporto, utilizzando fissaggi interni sicuri e strutture protettive per ridurre il rischio di impatto durante la movimentazione. L'imballaggio è adatto per spedizioni internazionali, ordini all'ingrosso e progetti industriali personalizzati.
| Elemento di confronto | Scatola della resistenza di frenatura | Resistore di carico/Resistenza individuale |
|---|---|---|
| Scopo dell'applicazione | Progettato per la frenatura rigenerativa dell'inverter e il controllo della tensione del bus CC | Utilizzato principalmente per prove di carico generali o applicazioni indipendenti |
| Gestione dell'energia | Ottimizzato per impulsi di frenatura ad alta potenza di breve durata | Solitamente progettato per la dissipazione di potenza continua |
| Integrazione del sistema | Assieme completo di custodia e componenti di protezione | Richiede installazione aggiuntiva e progettazione di protezione |
| Protezione dalla temperatura | Monitoraggio della temperatura integrato e protezione di sicurezza | La protezione dipende dalla progettazione del sistema esterno |
| Adattabilità industriale | Adatto per ascensori, gru e sistemi di azionamento per carichi pesanti | Più adatto per ambienti di test standard |
Dufew Electric segue rigorose procedure di gestione della qualità per garantire l'affidabilità e la coerenza del prodotto.
Il controllo qualità riguarda:
- Ispezione del materiale in entrata
- Monitoraggio del processo produttivo
- Test delle prestazioni elettriche
- Ispezione del prodotto finale
Certificati e rapporti di prova sono disponibili in base alle esigenze del cliente.
Un resistore di frenatura assorbe l'energia rigenerativa generata quando un motore decelera o si ferma. Converte l'energia elettrica in eccesso in calore, contribuendo a prevenire guasti da sovratensione del bus CC e migliorando l'affidabilità dell'inverter.
Il livello di protezione standard è IP20 o IP23. Livelli di protezione più elevati possono essere personalizzati in base alle condizioni di installazione, come ambienti esterni o aree industriali con polvere e umidità.
SÌ. La struttura dell'involucro può essere configurata con diversi elementi resistori, inclusi resistori corrugati, resistori con custodia in alluminio e resistori tubolari, a seconda dell'applicazione richiesta.
SÌ. È possibile collegare più unità in parallelo quando la potenza nominale, il valore di resistenza e le condizioni di installazione sono adeguatamente abbinati per garantire una condivisione equilibrata del carico e una dissipazione del calore affidabile.
Dufew controlla la qualità attraverso l'ispezione dei materiali, processi di produzione standardizzati, test elettrici e ispezione finale per garantire prestazioni stabili del prodotto per applicazioni industriali.
