Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

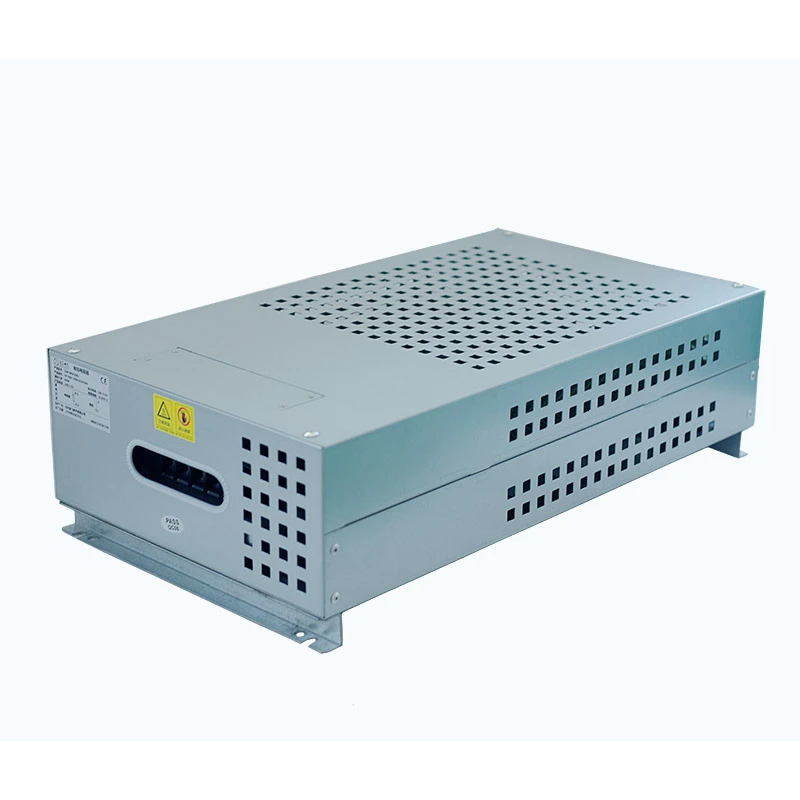

La scatola resistore ondulato DUFEW è un gruppo resistore ad alta potenza che integra più elementi resistori ondulati attraverso metodi di connessione in serie e parallelo e li fissa all'interno di un involucro professionale. È stato sviluppato appositamente per superare la limitazione di potenza dei singoli resistori e fornire prestazioni stabili di assorbimento dell'energia per sistemi elettrici ad alta potenza.
La scatola del resistore supporta una potenza nominale massima di 30KW, valori di resistenza da 0,01Ω a 1KΩ e opzioni di precisione della resistenza di ±3%, ±5% e ±10%. La struttura interna comprende una morsettiera ad alta corrente e un interruttore di protezione della temperatura, mentre il grado di protezione della custodia può essere personalizzato in base ai diversi requisiti applicativi.
In qualità di produttore e fornitore esperto in Cina, DUFEW fornisce soluzioni personalizzate per sistemi di frenatura, azionamenti a frequenza variabile, apparecchiature di automazione industriale, ascensori, gru, laminatoi e altre applicazioni che richiedono un'efficiente dissipazione dell'energia.
La struttura interna della scatola resistore ondulato è costituita da più elementi resistori ondulati disposti attraverso circuiti in serie e in parallelo e montati in modo sicuro all'interno di un involucro appositamente progettato. Questa configurazione modulare migliora la capacità di potenza mantenendo prestazioni elettriche stabili e una manutenzione conveniente.
L'involucro è realizzato in lamiera di acciaio rivestita in alluminio-zinco, che fornisce un'eccellente resistenza alla corrosione, resistenza meccanica e capacità di dissipazione del calore. La struttura di ventilazione integrata aiuta a ottimizzare il flusso d'aria e a mantenere la temperatura stabile durante il funzionamento continuo.
All'interno della scatola del resistore è installata una morsettiera ad alta corrente per semplificare i collegamenti elettrici esterni. L'interruttore di protezione della temperatura integrato disconnette automaticamente il circuito quando la temperatura interna supera il limite di sicurezza preimpostato, prevenendo danni da surriscaldamento.
In base alle esigenze del cliente, DUFEW può fornire ventole di raffreddamento opzionali, controllo indipendente del gruppo di resistori e livelli di protezione personalizzati. Il prodotto è progettato secondo lo standard GB-5792 ed è adatto ad ambienti industriali esigenti.
Esempio: CRB 10KW 13.6R J
| Codice | Descrizione |
|---|---|
| CRB | Scatola della resistenza ondulata/scatola della resistenza di frenatura |
| 10KW | Potenza nominale |
| 13.6R | Resistenza nominale |
| J | Tolleranza alla resistenza (K=10%, J=5%, H=3%) |
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 1KW-30KW |
| Tensione di lavoro | ≤1200V |
| Gamma di resistenza | 0,01Ω---1KΩ |
| Tolleranza alla resistenza | ±3/±5/±10 |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Conformità agli standard | GB-5792 |
DUFEW fornisce soluzioni personalizzate di scatole resistive ondulate basate su diverse condizioni operative industriali. I clienti possono selezionare potenze nominali, valori di resistenza, metodi di raffreddamento, livelli di protezione e configurazioni del circuito interno adeguati in base ai requisiti del sistema.
Il design modulare consente di combinare più unità resistive in diversi livelli di potenza, rendendo il prodotto adatto per applicazioni con elevata energia di frenatura, frequenti accelerazioni e decelerazioni e funzionamento continuo.
Le opzioni di personalizzazione includono:
- Potenza nominale personalizzata
- Valore di resistenza personalizzato
- Progettazione di circuiti di resistori multigruppo
- Installazione di ventola di raffreddamento aggiuntiva
- Struttura della custodia personalizzata
- Produzione OEM secondo i disegni del cliente
La scatola del resistore corrugato assorbe l'energia rigenerativa generata durante la decelerazione del motore e aiuta a prevenire guasti da sovratensione del bus CC.
Progettato per operazioni di frenatura frequenti in gru, apparecchiature di sollevamento e sistemi di movimentazione dei materiali.
Fornisce prestazioni di frenata stabili per motori ad alta potenza che funzionano in condizioni di carico continuo.
Adatto per sistemi di ascensori che richiedono frequenti accelerazioni, decelerazioni e controllo del consumo energetico.
Utilizzato come componente di carico affidabile ad alta potenza per test elettrici e applicazioni di dissipazione di energia.
La scatola del resistore ondulato DUFEW adotta una struttura del resistore interno modulare. Gli elementi resistori multipli sono divisi in gruppi indipendenti e collegati tramite circuiti separati, consentendo una manutenzione più semplice e riducendo i costi di sostituzione.
Quando un singolo gruppo di resistori si guasta, i tecnici devono sostituire solo il modulo danneggiato invece di sostituire l'intera scatola di resistori. Questo design migliora significativamente la disponibilità delle apparecchiature e riduce le spese di manutenzione a lungo termine.
Gli elementi resistivi interni sono divisi in circuiti separati. Una singola sezione danneggiata può essere sostituita indipendentemente senza influenzare il funzionamento degli altri gruppi di resistori.
La morsettiera ad alta corrente montata frontalmente fornisce un cablaggio centralizzato e organizzato. I cavi di alimentazione di grandi dimensioni possono essere collegati e disconnessi facilmente durante l'installazione, l'ispezione e la manutenzione.
L'interruttore di protezione della temperatura standard disconnette automaticamente il circuito quando si verificano condizioni di temperatura anomale, prevenendo danni al resistore causati dal surriscaldamento durante il funzionamento non presidiato.
La scatola di resistenza ondulata DUFEW è appositamente progettata per apparecchiature pesanti che richiedono frenate frequenti, elevato assorbimento di energia e funzionamento continuo lungo.
È adatto per applicazioni industriali come laminatoi, gru portuali e ascensori per carichi pesanti, dove i resistori di frenatura devono resistere a ripetuti cicli di scarica di energia.
Adatto per apparecchiature con frequenti condizioni di feedback energetico, inclusi laminatoi, macchinari portuali e ascensori per carichi pesanti. La durata di servizio ciclica può superare le 9000 ore in condizioni operative specificate.
Per applicazioni ad alta potenza o ambienti ad alta temperatura, è possibile installare ventole di raffreddamento per migliorare l'efficienza di dissipazione del calore e mantenere un funzionamento stabile.
Le dimensioni uniformi dell'involucro consentono l'installazione di più box resistori in parallelo, fornendo una soluzione di layout ordinata per sistemi di test di grandi dimensioni e apparecchiature di controllo elettrico complete.
L'elemento resistore è realizzato con strisce di costantana o lega di nichel-cromo formate in una struttura ondulata. Questo design riduce l'induttanza parassita e migliora le prestazioni di risposta, rendendolo adatto per la frenatura a impulsi ad alta frequenza e per applicazioni industriali esigenti.
La maggiore area superficiale della striscia ondulata migliora l'efficienza di dissipazione del calore, pur mantenendo un coefficiente di temperatura di ≤300 ppm/℃ per prestazioni di resistenza stabili durante il funzionamento.
I principali vantaggi includono caratteristiche di bassa induttanza, eccellente stabilità termica, efficiente dissipazione del calore e prestazioni affidabili in condizioni di carico a impulsi frequenti.
L'involucro è realizzato in lamiera di acciaio rivestita in alluminio-zinco, garantendo un'elevata resistenza alla corrosione e protezione dall'ossidazione per ambienti industriali. La piegatura di precisione, i processi di saldatura e i canali di ventilazione ottimizzati migliorano sia la resistenza strutturale che l'efficienza del flusso d'aria.
I principali vantaggi includono resistenza alla corrosione, durata meccanica, migliore gestione termica e adattabilità a condizioni di lavoro impegnative.
I supporti in ceramica o mica per alte temperature vengono utilizzati per fissare gli elementi resistivi ondulati fornendo allo stesso tempo l'isolamento elettrico tra i componenti di riscaldamento e l'involucro. La struttura isolante mantiene prestazioni affidabili in condizioni termiche fino a 350 ℃.
I principali vantaggi includono resistenza alle alte temperature, isolamento elettrico stabile, maggiore sicurezza e lunga durata in condizioni di stress termico continuo.
La scatola del resistore adotta una struttura terminale a barra collettrice in rame ad alta corrente progettata per una connessione affidabile in applicazioni ad alta potenza. Il design del cablaggio multicircuito aiuta a organizzare le connessioni dei cavi, a ridurre la generazione di calore e a migliorare la stabilità elettrica.
I principali vantaggi includono elevata capacità di trasporto di corrente, installazione conveniente, connessione elettrica stabile e idoneità per sistemi di alimentazione di grandi dimensioni.
Le configurazioni opzionali includono interruttori di protezione della temperatura e ventole di raffreddamento assiali. L'interruttore termico fornisce ulteriore sicurezza scollegando il circuito quando si verificano condizioni di temperatura anomale, mentre il raffreddamento ad aria forzata aiuta a ridurre l'aumento di temperatura e a migliorare la capacità di funzionamento continuo nelle installazioni chiuse.
| Prestazioni elettriche | Condizioni di prova | Prestazione |
|---|---|---|
| Rigidità dielettrica | 2500 V CA/50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | Resistenza di isolamento ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale per 5S | Nessun danno visibile |
| Durata del carico a lungo termine | Funzionamento ciclico (Scarica 10S, Intervallo 90S) | Più di 9000 ore |
| Calore umido in regime stazionario | 40℃±2/90%-95%UR/100 ore | △R≤±（1%R+0,05Ω） |
| Rapido cambiamento di temperatura | -55℃, 55℃, 155℃ ciascuno per 15 minuti, 5 cicli | △R≤±（2%R+0,05Ω） |
| Resistenza al calore | 350 ℃/2 ore | Nessuno scolorimento o danno evidente |
| Coefficiente di temperatura | Confronto tra resistenza di carico nominale e resistenza statica | Meno di 300 ppm/℃ |
| Ritardante di fiamma | 10 volte la potenza nominale per 5 minuti | Bagliore rosso ma nessuna fiamma |
| Prestazioni meccaniche | Condizioni di prova | Prestazione |
|---|---|---|
| Forza terminale | 45N/30S | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/S² | Nessun danno strutturale visibile |
| Resistenza al calore di saldatura | Terminale di piombo immerso nella saldatura a 350±5℃ per 3S | △R≤±（1%R+0,05Ω） Nessun danno esterno visibile, marcatura chiara |
| Saldabilità | Terminale immerso nella saldatura a 235±5℃ per 5S | Copertura della saldatura sulla superficie del terminale ≥95% |
La scelta di una soluzione di resistenza di frenatura adeguata è importante per migliorare la stabilità, la sicurezza e l'efficienza della manutenzione del sistema. Rispetto ai singoli resistori alloggiati in alluminio, ai resistori tubolari o agli elementi resistori autonomi, DUFEW offre un design più integrato con protezione migliorata, gestione termica e installazione più semplice per applicazioni di potenza industriale.
| Dimensione di confronto | Scatola resistore ondulato | Tradizionale alloggiamento singolo in alluminio/tubolare/resistenza indipendente |
|---|---|---|
| Capacità di gestione della potenza | È possibile combinare più elementi resistori ondulati tramite circuiti in serie e in parallelo, consentendo a un singolo involucro di raggiungere una capacità di potenza fino a 30 kW fornendo allo stesso tempo protezione e gestione unificate della connessione. | I singoli resistori solitamente hanno una capacità di potenza limitata. Unità multiple richiedono combinazioni, cablaggi e strutture di protezione aggiuntivi, aumentando la complessità dell'installazione. |
| Prestazioni ad alta frequenza | La struttura della striscia in lega ondulata fornisce caratteristiche di bassa induttanza, contribuendo a ridurre i picchi di tensione, le interferenze elettromagnetiche e l'instabilità durante le operazioni di frenatura ad alta frequenza. | Le strutture dei resistori tradizionali possono generare un'induttanza parassita più elevata, che può influire sulle prestazioni in applicazioni con condizioni di commutazione rapida o frenatura a impulsi. |
| Protezione e Sicurezza | La custodia metallica integrata protegge gli elementi riscaldanti interni da polvere, umidità e contatti accidentali. I gradi di protezione possono essere personalizzati in base ai requisiti applicativi. | Gli elementi resistivi esposti forniscono una protezione ambientale limitata e potrebbero richiedere coperture di sicurezza o componenti di protezione aggiuntivi. |
| Gestione termica | La struttura del flusso d'aria interno e la disposizione ottimizzata dei resistori migliorano la distribuzione del calore e riducono l'accumulo di temperatura locale durante il funzionamento continuo. | Più resistori indipendenti installati insieme potrebbero non avere un'efficace organizzazione del flusso d'aria, aumentando il rischio di riscaldamento non uniforme e invecchiamento accelerato. |
| Comodità di manutenzione | La struttura interna modulare permette una più facile ispezione e sostituzione. I terminali integrati e i componenti di protezione della temperatura semplificano le procedure di manutenzione. | Le installazioni di resistori separati richiedono solitamente cablaggi e processi di sostituzione dei componenti più complicati senza protezione e monitoraggio centralizzati. |
R: Questa soluzione è adatta quando l'applicazione richiede una maggiore capacità di potenza, protezione integrata dell'involucro o una manutenzione più conveniente di quella che un singolo resistore può fornire. Viene comunemente applicato in sistemi di azionamento a frequenza variabile, gru, ascensori, laminatoi e altre apparecchiature industriali con frequenti esigenze di frenatura.
R: L'interruttore di protezione della temperatura integrato monitora continuamente la temperatura operativa. Quando la temperatura supera il limite di sicurezza preimpostato, il dispositivo di protezione disconnette il circuito per ridurre i rischi di surriscaldamento e proteggere il sistema di resistenza.
R: Sì. Per le applicazioni che comportano un'elevata potenza in uscita, frequenti cicli di frenata o condizioni di ventilazione limitate, è possibile installare un sistema di ventola di raffreddamento opzionale per migliorare la dissipazione del calore e mantenere un funzionamento stabile.
R: Sì. Gli elementi resistori interni possono essere configurati in più gruppi indipendenti in base ai requisiti dell'applicazione. Ciò consente una regolazione flessibile del carico, un più semplice isolamento dei guasti e una migliore affidabilità del sistema.
R: Le configurazioni standard supportano potenze nominali da 1KW a 30KW. Per applicazioni che richiedono diversi livelli di potenza, DUFEW può sviluppare soluzioni personalizzate in base alle condizioni operative e alle specifiche tecniche.
R: I valori di resistenza possono essere personalizzati in base ai requisiti del sistema. Le opzioni standard includono diversi intervalli di resistenza e tolleranze di ±3%, ±5% e ±10%, a seconda dell'applicazione elettrica.
R: È ampiamente utilizzato nelle applicazioni di controllo energetico e di azionamento industriale, tra cui azionamenti a frequenza variabile, gru, macchinari portuali, ascensori, laminatoi, apparecchiature di automazione e sistemi di test elettrici. È particolarmente adatto per applicazioni che richiedono frenate ripetute, dissipazione di energia e prestazioni termiche stabili.
R: Sì. DUFEW supporta progetti personalizzati in base alle esigenze del cliente, tra cui potenza nominale, valore di resistenza, struttura dell'involucro, livello di protezione, metodo di raffreddamento e configurazione del circuito interno. I clienti possono fornire dettagli dell'applicazione o disegni tecnici e gli ingegneri DUFEW svilupperanno una soluzione adeguata in base alle condizioni operative effettive.
