Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

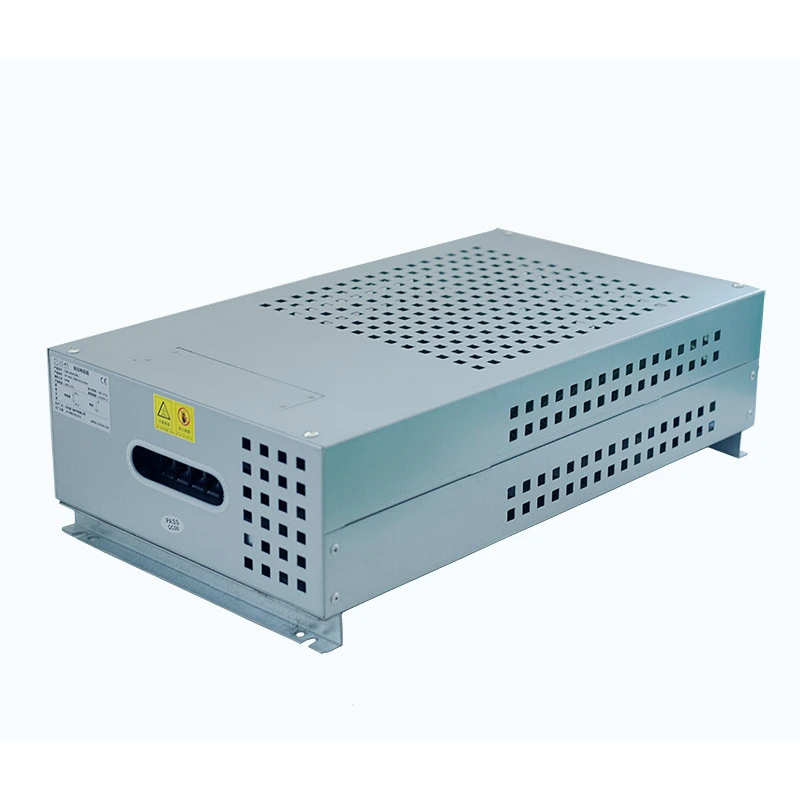

Una scatola del resistore di carico è un dispositivo di test elettrico che utilizza elementi resistori per simulare le condizioni effettive di consumo energetico delle apparecchiature elettriche. Convertendo l'energia elettrica in calore controllato durante il funzionamento, consente agli ingegneri di valutare la stabilità dell'uscita, la capacità di carico, la risposta al sovraccarico, le funzioni di protezione e l'affidabilità operativa a lungo termine.
A differenza delle soluzioni con resistori di frenatura progettate principalmente per assorbire l'energia rigenerativa dalla decelerazione del motore, una scatola di resistori di carico funziona come un carico di prova controllabile per verificare le prestazioni delle fonti di alimentazione e delle apparecchiature di conversione di potenza.
Il gruppo resistore interno è costituito da più elementi resistori ondulati disposti attraverso connessioni in serie e in parallelo per ottenere diverse configurazioni di carico. Le sezioni di carico indipendenti consentono agli utenti di regolare le condizioni di test commutando diversi gruppi di resistori senza modificare la struttura hardware complessiva.
Il processo lavorativo può essere descritto come:
Uscita dell'apparecchiatura di potenza → Ingresso scatola del resistore di carico → Consumo del carico del resistore → Valutazione dei dati sulle prestazioni
L'involucro è realizzato con lamiera di acciaio rivestita in alluminio-zinco, che fornisce protezione meccanica, efficiente dissipazione del calore, resistenza alla corrosione e comoda installazione. È integrata una morsettiera dedicata per il collegamento elettrico esterno, mentre è disponibile un raffreddamento ad aria forzata opzionale per le applicazioni che richiedono un funzionamento continuo ad alta potenza.
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 1KW-30KW |
| Tensione di lavoro | ≤1200V |
| Gamma di resistenza | 0,01Ω---1KΩ |
| Tolleranza alla resistenza | ±3/±5/±10 |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Conformità agli standard | GB-5792 |
L'apparecchiatura fornisce condizioni di carico controllate per verificare la capacità di uscita nominale dell'UPS, la risposta al sovraccarico, la stabilità della tensione e le prestazioni operative di lunga durata. Applicando diversi livelli di carico, i tecnici possono valutare il comportamento dell'UPS in condizioni che rappresentano più fedelmente i requisiti operativi effettivi.
Essendo un carico elettrico artificiale, l'apparecchiatura può essere utilizzata per verificare la capacità del generatore prima della messa in servizio o durante la manutenzione programmata. Le applicazioni tipiche includono test sui generatori diesel, ispezione del sistema di alimentazione di riserva e test di accettazione in fabbrica, che aiutano a confermare le prestazioni di uscita in condizioni di carico definite.
Il carico resistivo controllato consente agli ingegneri di valutare la capacità della corrente di uscita, le prestazioni termiche, le funzioni di protezione e l'affidabilità operativa a lungo termine di inverter e alimentatori. Le condizioni di carico regolabili supportano anche i test nelle diverse fasi di funzionamento dell'apparecchiatura.
Il sistema fornisce carichi di scarica controllati per sistemi di batterie, apparecchiature PCS e sistemi di gestione dell'energia, consentendo agli ingegneri di valutare le prestazioni di scarica e la stabilità operativa in condizioni elettriche specifiche.
I circuiti interni sono suddivisi in più gruppi di carico indipendenti, consentendo la regolazione progressiva della potenza in base al profilo di prova richiesto. Questa configurazione supporta combinazioni di carico flessibili, condizioni di test ripetibili e un più semplice isolamento dei guasti quando le singole sezioni richiedono un'ispezione.
Il sistema è in grado di riprodurre diverse condizioni di carico, dal funzionamento a carico leggero fino ai test di sovraccarico a pieno carico e a breve termine, consentendo agli ingegneri di valutare le prestazioni delle apparecchiature in un intervallo operativo più ampio.
| Condizione di prova | Scopo |
|---|---|
| Carico leggero | Verificare il funzionamento a basso consumo |
| Mezzo carico | Controlla le prestazioni a carico medio |
| Pieno carico | Conferma la capacità nominale |
| Sovraccarico | Valutare la capacità di protezione |
La struttura terminale integrata può essere configurata per applicazioni di test sia CA che CC, offrendo una maggiore flessibilità durante il test di diversi tipi di apparecchiature di potenza. Con una tensione di esercizio massima di 1200 V, il sistema può soddisfare una vasta gamma di requisiti di test di potenza industriale senza richiedere modifiche alla struttura del resistore di base.
Prima dell'installazione, selezionare la potenza nominale, il valore di resistenza e il grado di protezione appropriati in base alla potenza di uscita dell'apparecchiatura testata, alle condizioni di test richieste e all'ambiente di installazione. La corretta corrispondenza delle specifiche è essenziale per una dissipazione sicura dell'energia durante i test.
Ispezionare la custodia, le morsettiere e il sistema di raffreddamento prima dell'installazione per confermare che l'apparecchiatura sia intatta e pronta per il funzionamento. Eventuali danni visibili o anomalie devono essere risolti prima del collegamento elettrico.
Installare l'apparecchiatura in un luogo ben ventilato con spazio sufficiente per la dissipazione del calore. L'area di installazione deve essere tenuta lontana da materiali infiammabili, condizioni di flusso d'aria limitato e umidità eccessiva che potrebbero compromettere la sicurezza del funzionamento.
Utilizzare i fori di montaggio forniti sulla custodia per installare in modo sicuro l'unità sul pavimento o sulla piattaforma di prova designata. La struttura di montaggio deve essere adatta al peso dell'apparecchiatura e alle condizioni operative.
Collegare i terminali di uscita dell'apparecchiatura testata ai terminali di ingresso del carico secondo lo schema elettrico fornito. Per le applicazioni DC, è necessario verificare la polarità, mentre tutti i collegamenti dei terminali devono essere adeguatamente serrati e collegati con cavi adatti alla corrente prevista.
Dopo aver verificato il collegamento elettrico completo, iniziare il test a un livello di carico basso e aumentare gradualmente le sezioni di carico attive secondo la procedura di test. Durante il funzionamento, monitorare la temperatura del resistore e altre condizioni operative rilevanti per garantire che l'apparecchiatura rimanga entro l'intervallo specificato.
La scatola del resistore di carico Dufew è progettata per test elettrici di lunga durata ed è sottoposta a verifica delle prestazioni elettriche e meccaniche prima della consegna. I test si concentrano sulle caratteristiche di resistenza, sulla sicurezza elettrica, sull'integrità meccanica e sul funzionamento stabile in diverse condizioni di carico, contribuendo a garantire prestazioni affidabili negli ambienti di test industriali.
| Caratteristiche Elettriche | Condizioni di prova | Prestazione |
|---|---|---|
| Rigidità dielettrica | 2500 V CA/50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | Resistenza di isolamento ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale 5S | Nessun danno visibile |
| Durata del carico a lungo termine | Funzionamento ciclico (Scarica 10S, Intervallo 90S) | Più di 9000 ore |
| Calore umido in regime stazionario | 40℃±2/90%-95%UR/100 ore | △R≤±（1%R+0,05Ω） |
| Rapido cambiamento di temperatura | -55℃, 55℃, 155℃ ciascuno per 15 minuti, 5 cicli | △R≤±（2%R+0,05Ω） |
| Resistenza al calore | 350 ℃/2 ore | Nessuno scolorimento o danno evidente |
| Coefficiente di temperatura | Confronto tra resistenza sotto carico nominale e resistenza statica | Meno di 300 ppm/℃ |
| Ritardante di fiamma | 10 volte la potenza nominale per 5 minuti | Bagliore rosso ma nessuna fiamma |
La struttura dell'armadio è progettata per resistere al trasporto, all'installazione e agli ambienti operativi industriali. I test meccanici garantiscono che il sistema terminale e la struttura dell'alloggiamento mantengano l'affidabilità durante l'uso a lungo termine.
| Caratteristiche meccaniche | Condizioni di prova | Prestazione |
|---|---|---|
| Forza terminale | 45N/30S | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/S² | Nessun danno strutturale visibile |
| Resistenza al calore di saldatura | Terminale di piombo immerso nella saldatura a 350±5℃ per 3S | △R≤±（1%R+0,05Ω） Nessun danno esterno visibile, marcatura chiara |
| Saldabilità | Terminale immerso nella saldatura a 235±5℃ per 5S | Copertura della saldatura della superficie terminale ≥95% |
Requisiti di prova diversi richiedono condizioni di carico diverse. I gruppi di resistori interni possono essere configurati in più sezioni indipendenti, consentendo agli utenti di regolare il carico applicato in base alle effettive procedure di test.
Le configurazioni tipiche includono:
| Modalità di caricamento | Scopo del test |
|---|---|
| Carico basso | Verificare le prestazioni di avvio e il funzionamento a basso consumo |
| Carico medio | Valutare la capacità di output parziale |
| Pieno carico | Confermare le prestazioni di potenza nominale |
| Carico di sovraccarico | Controllare la risposta della protezione e la stabilità del sistema |
Questo design in sezione consente agli ingegneri di eseguire più test con un'unità invece di preparare diversi dispositivi di carico a valore fisso.
Per i test di produzione, le verifiche di laboratorio e la valutazione dell'affidabilità delle apparecchiature, le apparecchiature di carico spesso devono funzionare in condizioni continue e impegnative. La scatola del resistore di carico Dufew è progettata con prestazioni di resistenza stabili, struttura di dissipazione del calore ottimizzata, raggruppamento di resistori indipendenti e raffreddamento ad aria forzata opzionale per supportare test ad alta potenza di lunga durata.
Questo design lo rende adatto per applicazioni quali test di invecchiamento in fabbrica, verifica delle prestazioni del generatore, valutazione dell'affidabilità dell'UPS e test dell'alimentatore, dove sono richieste condizioni di carico coerenti.
Suzhou Dufew Electrical Co., Ltd. applica procedure strutturate di controllo della qualità durante tutto il processo di produzione, coprendo l'ispezione dei materiali, il controllo dell'assemblaggio e la verifica delle prestazioni finali. Ogni fase è gestita per garantire affidabilità elettrica, stabilità meccanica e prestazioni costanti del prodotto.
I materiali in entrata vengono ispezionati per verificare la qualità degli elementi resistivi, dei materiali dell'involucro metallico, dei componenti terminali e dei materiali isolanti prima della produzione.
Durante l'assemblaggio, Dufew controlla il raggruppamento dei resistori, l'affidabilità del collegamento elettrico, la distanza di isolamento e il fissaggio meccanico per garantire che il prodotto finito soddisfi i requisiti tecnici.
Prima della consegna, ogni unità viene sottoposta a una verifica completa, tra cui misurazione della resistenza, test di isolamento, test di rigidità dielettrica, ispezione strutturale e controlli delle prestazioni funzionali.
Suzhou Dufew Electrical Co., Ltd. è specializzata in componenti elettronici di potenza, inclusi resistori, sistemi di frenatura, reattori, trasformatori e filtri di potenza. Grazie all'esperienza nell'automazione industriale, nei sistemi energetici e nelle applicazioni di apparecchiature elettriche, Dufew comprende i requisiti pratici di ambienti di prova affidabili.
Progetti di test diversi richiedono configurazioni elettriche e meccaniche diverse. Dufew fornisce soluzioni personalizzate in base a potenza nominale, valore di resistenza, livello di tensione, gradini di carico, requisiti di raffreddamento, struttura dell'involucro e condizioni di installazione, aiutando i clienti a ottenere prestazioni di test adeguate per apparecchiature specifiche.
Dufew supporta produttori di apparecchiature, integratori di sistemi, distributori elettrici e utenti industriali con assistenza tecnica, produzione personalizzata e processi di produzione standardizzati. Queste funzionalità contribuiscono a garantire una fornitura stabile e soluzioni elettriche affidabili per applicazioni industriali globali.
Un sistema di test di carico richiede non solo una capacità di potenza sufficiente, ma anche una simulazione accurata del carico, un funzionamento stabile a lungo termine e un funzionamento conveniente. Rispetto ai resistori singoli fissi o alle soluzioni convenzionali con resistori di frenatura, il box resistore di carico Dufew offre funzioni di test più flessibili per la verifica delle apparecchiature di potenza.
| Dimensione di confronto | Scatola della resistenza di carico | Scatola tradizionale con resistore singolo/resistenza di frenatura |
|---|---|---|
| Scopo dell'applicazione principale | Progettato per test di apparecchiature elettriche, test di invecchiamento e verifica delle prestazioni di UPS, generatori, inverter e alimentatori. | Progettato principalmente per il consumo di energia durante la frenatura del motore o applicazioni a resistenza fissa. |
| Capacità di regolazione del carico | Sezioni resistive multiple indipendenti consentono la commutazione del carico passo dopo passo per simulare diverse condizioni operative. | Solitamente fornisce valori di resistenza fissi con capacità di carico regolabile limitata o assente. |
| Testare la flessibilità | Supporta la simulazione di carico leggero, mezzo carico, pieno carico e sovraccarico per una valutazione completa delle apparecchiature. | Utilizzato principalmente per una singola condizione operativa e non può simulare efficacemente vari scenari di test. |
| Compatibilità CA/CC | Progettato con connessione terminale unificata, consente il test delle apparecchiature di alimentazione CA e CC in base ai requisiti di configurazione. | Molte soluzioni sono progettate per bus DC specifici o applicazioni di frenatura e hanno una versatilità limitata. |
| Funzionamento a carico continuo | La struttura ottimizzata dell'involucro e il design termico supportano test di carico di lunga durata e funzionamento con invecchiamento. | Molti prodotti con resistori di frenatura si concentrano sull'assorbimento di energia a breve termine e potrebbero subire un aumento della temperatura maggiore durante il carico continuo. |
| Comodità di manutenzione | I circuiti di carico indipendenti semplificano l'ispezione e la risoluzione dei problemi. Le singole sezioni possono essere controllate separatamente durante la manutenzione. | Le strutture interne fisse rendono più complicate la risoluzione dei problemi e la sostituzione. |
Le apparecchiature per prove di carico vengono utilizzate principalmente per simulare carichi elettrici e verificare le prestazioni dei sistemi di alimentazione, tra cui capacità di uscita, stabilità e risposta al sovraccarico di generatori, sistemi UPS, inverter e alimentatori. Le soluzioni con resistori di frenatura vengono applicate principalmente nei sistemi di azionamento dei motori per assorbire l'energia rigenerativa durante la decelerazione e prevenire la sovratensione del bus CC.
Il sistema utilizza il controllo del carico sezionale, in cui i gruppi di resistori interni sono divisi in circuiti indipendenti. Passando da una sezione all'altra, gli utenti possono simulare varie condizioni operative, tra cui carico leggero, carico parziale, carico nominale e condizioni di sovraccarico. Questa configurazione migliora la flessibilità e la ripetibilità dei test.
Il metodo di raffreddamento viene selezionato in base alla capacità di potenza, alla durata operativa, all'ambiente di installazione e ai requisiti di dissipazione del calore. Le configurazioni standard utilizzano il flusso d'aria naturale, mentre è possibile aggiungere il raffreddamento ad aria forzata per applicazioni che richiedono una maggiore potenza in uscita o un funzionamento continuo prolungato.
SÌ. Dufew Electric può personalizzare valori di resistenza, potenza nominale, livelli di tensione, gradini di carico, metodi di raffreddamento, strutture dell'involucro e configurazioni dei terminali in base ai requisiti di test specifici.
È adatto per la verifica delle prestazioni, i test di manutenzione, i test di invecchiamento e la valutazione di laboratorio di generatori, sistemi UPS, inverter, alimentatori CC, caricabatterie, apparecchiature di conversione per l'accumulo di energia e altri sistemi di alimentazione industriali.
SÌ. Dufew Electric fornisce supporto tecnico in base alle specifiche delle apparecchiature del cliente e ai requisiti di test, aiutando a progettare configurazioni adatte per diverse capacità di potenza, condizioni elettriche e ambienti di installazione.
