Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

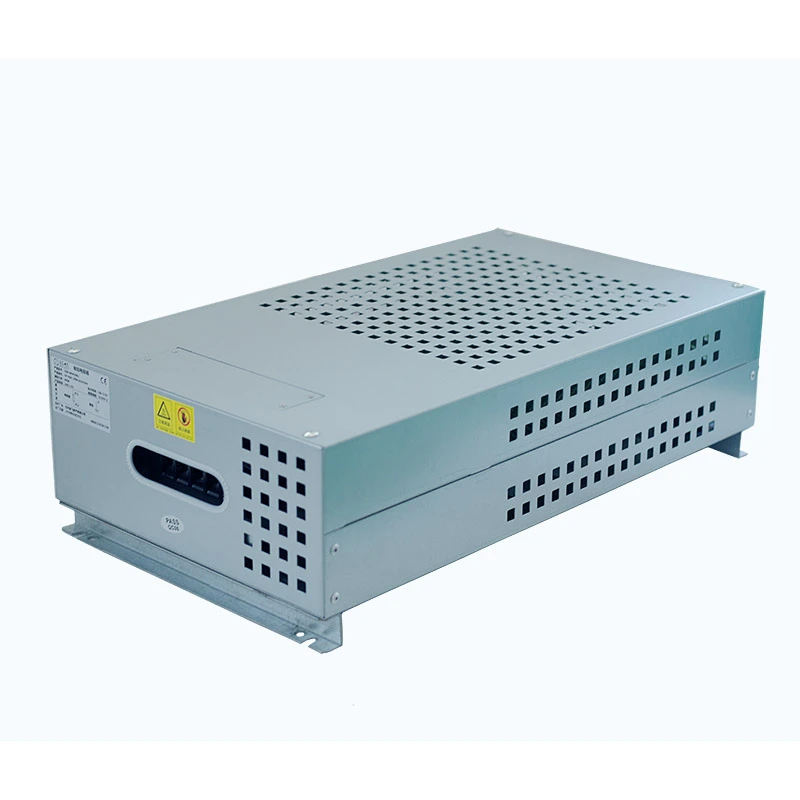

La scatola resistore ad alta potenza Dufew combina più elementi resistori ondulati in un involucro metallico compatto per soddisfare i requisiti di dissipazione di energia ad alta potenza.
Le unità resistive possono essere collegate in serie o in parallelo in base ai diversi requisiti di potenza e resistenza. L'involucro è realizzato in lamiera di acciaio rivestita in alluminio-zinco con terminali integrati e dispositivi di protezione della temperatura per un'installazione comoda e sicura.
Con specifiche personalizzabili e molteplici configurazioni di raffreddamento, questo prodotto è adatto per sistemi di frenatura con inverter, apparecchiature di collaudo industriale, applicazioni di accumulo di energia e sistemi di azionamento su larga scala.
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 1kW-30kW |
| Tensione di lavoro | ≤1200V |
| Gamma di resistenza | 0,01Ω-1kΩ |
| Tolleranza alla resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Standard | GB-5792 |
Esempio: CRB 10KW 13.6R J
| Codice | Descrizione |
|---|---|
| CRB | Scatola resistore ad alta potenza |
| 10KW | Potenza nominale |
| 13.6R | Resistenza nominale |
| J | Tolleranza alla resistenza (K=10%, J=5%, H=3%) |
La scelta del giusto resistore ad alta potenza dipende dai requisiti elettrici, dalle condizioni operative e dall'ambiente di installazione. I fattori chiave di selezione includono:
Scegliere la capacità di potenza adeguata in base ai requisiti di consumo energetico, alle condizioni di carico e ai cicli operativi.
Il valore della resistenza deve corrispondere alla tensione del sistema, ai requisiti di corrente e alle condizioni di applicazione per garantire una dissipazione energetica stabile.
Considerare la durata operativa, lo spazio di installazione e le condizioni di dissipazione del calore per selezionare la configurazione di raffreddamento adeguata.
Applicazioni diverse possono richiedere strutture di custodie, livelli di protezione e design meccanici diversi.
Considerare i metodi di connessione, i requisiti di montaggio, le funzioni di protezione e le condizioni di integrazione del sistema per garantire che la scatola del resistore corrisponda al sistema completo dell'apparecchiatura.
Progettato per applicazioni industriali ad alta potenza, il sistema di resistori può essere configurato per soddisfare diversi requisiti operativi, tra cui frenatura dell'inverter, test di scarica dell'accumulo di energia, test di invecchiamento delle apparecchiature industriali e applicazioni di carico di potenza simulato.
I circuiti dei resistori interni possono essere suddivisi in più rami di potenza indipendenti, consentendo al sistema di adattarsi a diverse condizioni operative come la messa in servizio a basso carico, il funzionamento a potenza nominale e test di sovraccarico di breve durata.
Questa configurazione flessibile migliora l'adattabilità delle apparecchiature, semplifica i processi di test e riduce la necessità di soluzioni con più resistori per diverse applicazioni.
La struttura dell'involucro supporta vari elementi resistori in base ai requisiti applicativi specifici, inclusi resistori ondulati, resistori con alloggiamento in alluminio ed elementi resistori tubolari.
È possibile selezionare diverse configurazioni per aree di produzione pulite, ambienti polverosi, siti industriali oleosi e altre condizioni di lavoro impegnative per ottenere prestazioni affidabili.
L'involucro interno adotta un design della camera di raffreddamento indipendente, fornendo canali di flusso d'aria dedicati per diversi gruppi di resistori. Questa struttura aiuta a ridurre l'accumulo di calore tra i circuiti e migliora la stabilità termica complessiva durante il funzionamento.
Molteplici ventole assiali forniscono un flusso d'aria direzionale attraverso gli elementi riscaldanti, migliorando l'efficienza di dissipazione del calore durante il funzionamento continuo ad alta potenza.
Il design ottimizzato della ventilazione aiuta a mantenere prestazioni di temperatura stabili per applicazioni di lunga durata, comprese condizioni di test con carichi pesanti 24 ore su 24.
Ciascun ramo di alimentazione è dotato di monitoraggio della temperatura indipendente e interruttori di protezione, che consentono di rilevare e controllare rapidamente condizioni anomale durante il funzionamento.
Questo disegno fornisce:
- Isolamento dei singoli guasti
- Impatto ridotto su altri circuiti
- Migliore disponibilità del sistema
Quando un ramo presenta condizioni di temperatura anomale, il circuito interessato può essere disconnesso mentre gli altri circuiti continuano a funzionare normalmente.
L'involucro e i componenti interni sono conformi ai requisiti ignifughi UL94V-2, contribuendo a migliorare le prestazioni di sicurezza durante il funzionamento in sovraccarico e l'uso industriale a lungo termine.
Il circuito principale adotta sbarre di rame integrate ispessite per garantire una trasmissione di corrente affidabile in condizioni operative ad alta potenza.
La struttura rinforzata aiuta a ottenere:
- Minore perdita di tensione
- Ridotto riscaldamento del conduttore
- Capacità di trasporto di corrente migliorata a lungo termine
Rispetto ai terminali sottili convenzionali o alle strisce di rame, questo design delle sbarre fornisce una migliore stabilità per applicazioni continue ad alta corrente.
Il sistema di sbarre in rame offre molteplici posizioni di connessione, consentendo una più semplice integrazione con diverse apparecchiature testate, sistemi in parallelo e layout elettrici personalizzati.
La scatola resistore ad alta potenza è ampiamente utilizzata in applicazioni industriali che richiedono soluzioni affidabili di assorbimento energetico, simulazione del carico, controllo della corrente e resistenza ad alta potenza. Le aree di applicazione tipiche includono:
Nei settori dell'industria pesante, il sistema di resistori viene comunemente applicato ad apparecchiature di produzione metallurgica, sistemi di trasmissione di grandi dimensioni e macchinari pesanti dove è richiesto un funzionamento stabile in condizioni di alta potenza.
Per le applicazioni di accumulo di energia e test elettrici, può essere integrato in piattaforme di test di accumulo di energia, sistemi di test di scarica delle batterie e apparecchiature di test elettriche ad alta potenza per fornire condizioni di carico controllate e verifica affidabile delle prestazioni.
Il sistema è adatto per gru portuali, macchinari di sollevamento pesanti e sistemi di sollevamento che richiedono un'efficace dissipazione dell'energia e prestazioni di frenata stabili durante il funzionamento frequente.
Nelle applicazioni di azionamento e automazione industriale, può essere utilizzato con sistemi di azionamento inverter di grandi dimensioni, applicazioni di frenatura motore e apparecchiature di automazione per supportare un controllo affidabile della potenza e la protezione del sistema.
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Rigidità dielettrica | 2500 V CA/50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale 5S | Nessun danno visibile |
| Durata del carico a lungo termine | Funzionamento ciclico (scarica 10S, intervallo 90S) | >9000h |
| Prova del calore umido | 40℃±2℃ / 90%-95%UR / 100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | -55℃, 55℃, 155℃ / 15 minuti ciascuno, 5 cicli | △R≤±(2%R+0,05Ω) |
| Resistenza al calore | 350 ℃/2 ore | Nessuno scolorimento o danno evidente |
| Coefficiente di temperatura | Carico nominale rispetto alla resistenza statica | <300 ppm/℃ |
| Ritardante di fiamma | 10 volte la potenza nominale per 5 minuti | Riscaldamento rosso senza fiamma |
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Forza terminale | 45N/30S | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/S² | Nessun danno strutturale |
| Resistenza al calore di saldatura | Terminale immerso a 350±5℃ per 3S | △R≤±(1%R+0,05Ω) |
| Aspetto | Ispezione visiva | Nessun danno, marcatura chiara |
| Saldabilità | Terminale immerso a 235±5℃ per 5S | Copertura della saldatura >95% |
| Elemento di confronto | Scatola resistore ad alta potenza | Scatola di resistenza di carico/frenatura convenzionale |
|---|---|---|
| Gamma di applicazione | Supporta prove di frenatura, di scarica, di invecchiamento e di carichi simulati | Solitamente progettato per scenari di applicazione singola |
| Sistema di raffreddamento | Camere di raffreddamento indipendenti con canali di flusso d'aria dedicati | Struttura comune del flusso d'aria con possibile accumulo di calore |
| Progettazione della protezione | Protezione termica individuale per ciascun ramo di potenza | Di solito utilizza la protezione generale della temperatura |
| Struttura portante attuale | Sbarra in rame rinforzato per funzionamento ad alta corrente | Terminali standard con capacità di corrente limitata |
| Struttura meccanica | Custodia rinforzata adatta per ambienti gravosi | Struttura standard in lamiera per applicazioni più leggere |
Dufew Electric è specializzata nella progettazione e produzione di resistori industriali, tra cui box resistori ad alta potenza, resistori di frenatura e gruppi di resistori personalizzati per sistemi di azionamento industriali, apparecchiature di collaudo e applicazioni energetiche.
Il nostro processo di produzione copre l'intero ciclo di produzione, compreso l'assemblaggio degli elementi resistivi, la configurazione elettrica, la fabbricazione dell'involucro, l'integrazione dei componenti, i test delle prestazioni e l'ispezione finale.
Con un supporto tecnico professionale e procedure di produzione standardizzate, Dufew può fornire soluzioni di resistori affidabili con:
- Configurazioni personalizzate di potenza e resistenza
- Design flessibili di custodia e raffreddamento
- Test completo delle prestazioni elettriche
- Capacità di produzione in lotti stabile
- Supporto per progetti OEM e produttori di apparecchiature industriali
Ogni prodotto è sottoposto a un rigoroso controllo di qualità per garantire prestazioni elettriche stabili, affidabilità meccanica e sicurezza operativa a lungo termine in ambienti industriali esigenti.
Diverse applicazioni industriali richiedono livelli di potenza, valori di resistenza e condizioni di installazione diversi. Dufew fornisce soluzioni personalizzate di box resistore ad alta potenza in base ai requisiti di progetto specifici.
Le opzioni di personalizzazione includono:
- Potenza nominale e valore di resistenza
- Tensione di lavoro e capacità di corrente
- Configurazione di raffreddamento
- Dimensioni della custodia e struttura di montaggio
- Disposizione dei terminali
- Requisiti di protezione
Grazie alla capacità professionale di progettazione e produzione di resistori, Dufew aiuta i clienti a sviluppare soluzioni affidabili per test industriali, scariche di energia, sistemi di frenatura e applicazioni per apparecchiature pesanti.
Dufew esegue ispezioni di qualità complete per verificare la sicurezza elettrica, la resistenza meccanica e l'affidabilità operativa a lungo termine.
Il controllo di qualità comprende:
- Ispezione delle materie prime
- Test delle prestazioni elettriche
- Test di protezione della temperatura
- Ispezione del prodotto finale
Dufew fornisce soluzioni di imballaggio professionali in base alle dimensioni del prodotto e ai requisiti di trasporto.
Caratteristiche dell'imballaggio:
- Fissazione interna sicura
- Protezione contro urti e vibrazioni
- Adatto per trasporti internazionali
- Supporto per ordini personalizzati e all'ingrosso
La scatola resistore ad alta potenza è adatta per sistemi di frenatura con inverter ad alta potenza, prove di carico industriale, sistemi di scarico di accumulo di energia, apparecchiature di sollevamento, sistemi di energia eolica e altre applicazioni che richiedono una grande capacità di consumo energetico.
L'interruttore di protezione della temperatura monitora la temperatura interna e fornisce protezione da sovratemperatura. Quando si verificano condizioni di calore anomalo, disconnette il relativo circuito per ridurre i rischi di surriscaldamento e migliorare l'affidabilità del sistema.
SÌ. Dufew supporta la personalizzazione della potenza nominale, del valore di resistenza, delle dimensioni dell'involucro, del grado di protezione, della configurazione del resistore e dei metodi di connessione.
Per mantenere un'efficace dissipazione del calore durante il funzionamento, è necessario considerare uno spazio di ventilazione, una direzione del flusso d'aria, una temperatura ambiente e un luogo di installazione adeguati.
Le prestazioni operative continue sono influenzate dalla potenza nominale, dalla durata del carico, dall'efficienza del raffreddamento, dalla temperatura ambiente e dalla progettazione della gestione termica. Una corretta configurazione aiuta a garantire un funzionamento stabile in condizioni di lavoro a lungo termine.
La scatola resistore ad alta potenza può essere progettata per diversi ambienti industriali. Il livello di protezione, la struttura dell'involucro e la selezione dei componenti possono essere personalizzati in base a condizioni quali polvere, umidità, variazioni di temperatura o installazione esterna.
SÌ. È possibile configurare più box resistori per sistemi che richiedono una maggiore capacità di potenza. Per mantenere un funzionamento sicuro e affidabile sono necessari un corretto abbinamento elettrico, una spaziatura di installazione e considerazioni sulla dissipazione del calore.
Dufew è specializzato nella progettazione e produzione di resistori industriali, fornendo soluzioni di resistori personalizzate, severi controlli di qualità e test completi delle prestazioni per produttori di apparecchiature industriali, sistemi di test e applicazioni energetiche.
