Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

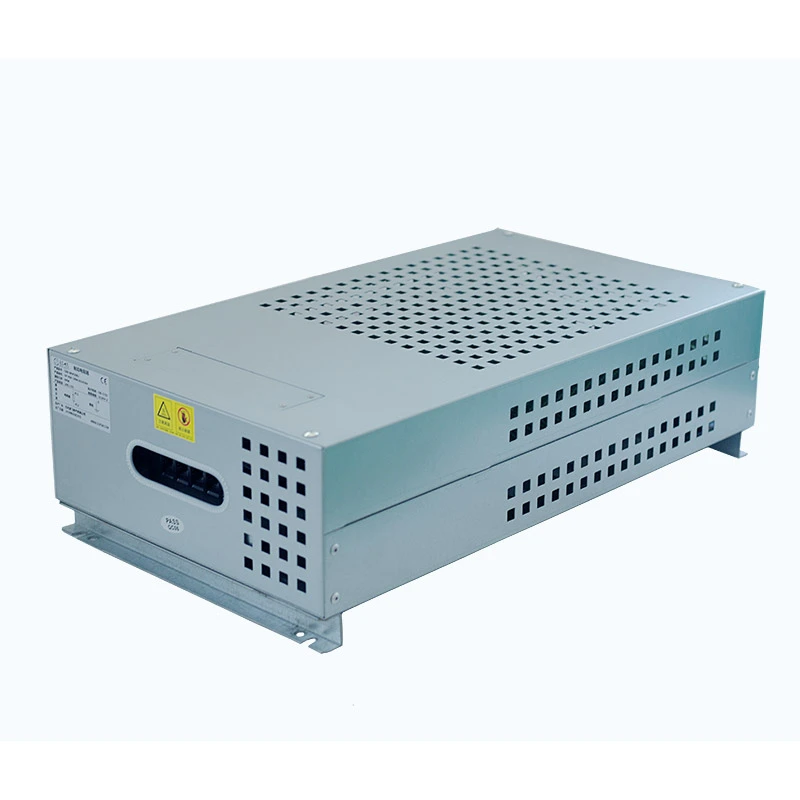

La scatola resistore tubolare è un gruppo resistore ad alte prestazioni progettato per assorbire e dissipare l'energia elettrica in eccesso generata durante la decelerazione del motore, l'arresto di emergenza o i processi di test di carico. È ampiamente utilizzato nei sistemi di azionamento industriali, nelle apparecchiature elettroniche di potenza e nelle applicazioni di gestione dell'energia.
Prodotto da Dufew Electric, il box resistore adotta elementi resistivi tubolari sigillati in acciaio inossidabile con fili resistivi in lega di nichel-cromo avvolti con precisione all'interno. La struttura interna è riempita con materiale isolante in ossido di magnesio (MgO) ad alta densità, che fornisce un eccellente isolamento elettrico e un efficiente trasferimento di calore.
Rispetto ai tradizionali resistori a filo avvolto di tipo aperto o ai box resistori convenzionali, il design tubolare offre una migliore protezione contro polvere, umidità, contaminazione da olio e impatto meccanico, rendendolo adatto agli ambienti industriali più esigenti.
Ciascun elemento resistore tubolare supporta un intervallo di potenza da 50 W a 3000 W. È possibile collegare più elementi in serie o in parallelo per ottenere potenze nominali personalizzate fino a 30 kW, con valori di resistenza disponibili da 0,01 Ω a 1 kΩ.
Ciascun tubo del resistore è sigillato in modo indipendente con un guscio esterno in acciaio inossidabile e riempito con materiale isolante in ossido di magnesio. La struttura completamente chiusa impedisce a umidità, polvere e olio di raggiungere il filo di resistenza, migliorando la stabilità e la durata a lungo termine.
Gli elementi tubolari sono disposti orizzontalmente con una distanza sufficiente tra ciascun tubo. Questo design migliora la circolazione del flusso d'aria e consente al calore di trasferirsi uniformemente attraverso la superficie metallica, riducendo il surriscaldamento localizzato durante il funzionamento continuo.
La scatola del resistore combina elementi tubolari in acciaio inossidabile con un involucro protettivo in metallo per migliorare la resistenza alla corrosione, alla polvere industriale e agli ambienti operativi difficili. È adatto per applicazioni in officine, installazioni esterne e siti industriali con elevata umidità o esposizione chimica.
Ciascun elemento resistore tubolare è montato in modo indipendente, consentendo la sostituzione individuale senza rimuovere l'intera scatola del resistore. Ciò riduce i tempi di manutenzione e minimizza i tempi di fermo delle apparecchiature.
- Struttura tubolare completamente sigillata: protegge gli elementi di resistenza interni da umidità, polvere, olio e contaminanti industriali.
- Elevata conduttività termica: il riempimento in ossido di magnesio fornisce un efficiente trasferimento di calore e prestazioni di temperatura stabili.
- Elevata durata meccanica: la struttura in acciaio inossidabile offre un'eccellente resistenza alle vibrazioni e protezione dagli urti.
- Configurazione flessibile: supporta valori di resistenza, valori di potenza e strutture di installazione personalizzati.
- Prestazioni stabili in caso di utilizzo frequente: adatto a cicli ripetuti di frenatura e assorbimento di energia.
- Design salvaspazio: la struttura compatta consente un'installazione flessibile all'interno di armadi elettrici o sistemi di apparecchiature.
La scatola resistore tubolare è ampiamente applicata nei sistemi industriali che richiedono un'efficace dissipazione dell'energia e un controllo della frenata, inclusi sistemi di frenatura con convertitore di frequenza, circuiti di consumo energetico di servoazionamenti, ascensori e apparecchiature di sollevamento, gru e altri macchinari pesanti.
È adatto anche per macchine utensili CNC, sistemi di trasporto, macchine per stampaggio a iniezione, macchinari per l'imballaggio, apparecchiature per l'energia eolica e rinnovabile, sistemi di test di carica e scarica delle batterie, nonché applicazioni di prove di carico industriali.
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 1kW-30kW |
| Tensione di lavoro | ≤1200V |
| Gamma di resistenza | 0,01Ω-1kΩ |
| Tolleranza alla resistenza | ±3%, ±5%, ±10% |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Materiale isolante | Ossido di magnesio ad alta densità |
| Materiale del filo di resistenza | Lega di nichel-cromo |
| Standard | GB-5792 |
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Rigidità dielettrica | 2500 V CA, 50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale, 5S | Nessun danno visibile |
| Durata del carico continuo | Operazione ciclica | >9000h |
| Prova del calore umido | 40℃±2℃, 90%-95%UR, 100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | -55℃/55℃/155℃ ciclismo | △R≤±(2%R+0,05Ω) |
| Resistenza al calore | 350 ℃/2 ore | Nessun danno evidente |
| Coefficiente di temperatura | Condizione di carico nominale | <300 ppm/℃ |
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Forza terminale | 45N/30S | Nessun allentamento o danno |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g | Nessun danno strutturale |
| Resistenza al calore di saldatura | 350±5℃, 3S | Nessun danno visibile |
| Saldabilità | 235±5℃, 5S | Copertura della saldatura >95% |
Dufew Electric fornisce soluzioni personalizzate di box resistore tubolare in base a diversi requisiti di applicazioni industriali, tra cui potenza nominale, valore di resistenza, condizioni di tensione, numero di tubi resistori, metodi di connessione, dimensioni dell'involucro, struttura di installazione e livello di protezione.
È possibile configurare più elementi resistivi tubolari tramite connessioni in serie o in parallelo per ottenere diverse prestazioni di frenatura e requisiti di test di carico, consentendo al prodotto di adattarsi a varie condizioni operative.
| Elemento di confronto | Scatola resistore tubolare | Scatola resistore tradizionale in alluminio/ondulato |
|---|---|---|
| Protezione interna | Tubo in acciaio inossidabile completamente sigillato con riempimento in MgO | Alcune strutture presentano elementi di resistenza esposti o meno protetti |
| Resistenza all'umidità e alla polvere | Eccellenti prestazioni di tenuta contro acqua, polvere e olio | Più vulnerabile in ambienti difficili |
| Resistenza meccanica | Robusta struttura metallica tubolare con elevata resistenza alle vibrazioni | Gli involucri sottili o le strutture in ceramica possono essere più fragili |
| Manutenzione | I singoli elementi tubolari possono essere sostituiti separatamente | La manutenzione potrebbe richiedere la sostituzione di componenti più grandi |
| Adattabilità industriale | Adatto per ambienti umidi, polverosi e pesanti | Utilizzato principalmente in condizioni operative standard |
La scatola resistore tubolare utilizza elementi resistivi tubolari sigillati in acciaio inossidabile riempiti con materiale isolante in ossido di magnesio ad alta densità. Questa struttura fornisce una migliore protezione contro umidità, polvere, contaminazione da olio e stress meccanico rispetto ai tradizionali design di resistori a filo avvolto o ondulato di tipo aperto.
Questo prodotto è comunemente utilizzato per l'assorbimento di energia in convertitori di frequenza, servoazionamenti, ascensori, gru, macchine CNC e altre apparecchiature con frequenti accelerazioni e decelerazioni. È adatto anche per test di carico industriale, test di scarica della batteria e sistemi di controllo dell'alimentazione.
SÌ. Dufew supporta la personalizzazione di valori di resistenza, potenza nominale, requisiti di tensione, dimensioni dell'involucro, metodi di connessione e strutture di installazione in base alle diverse applicazioni industriali.
SÌ. Il design dell'elemento tubolare modulare consente di rimuovere e sostituire un singolo tubo resistore danneggiato senza modificare l'intero gruppo, contribuendo a ridurre i costi di manutenzione e i tempi di fermo delle apparecchiature.
SÌ. La struttura in tubo metallico sigillato offre un'eccellente resistenza all'umidità, alla polvere, alle vibrazioni e alla contaminazione da olio. Può funzionare in modo affidabile in officine industriali, apparecchiature esterne e altri ambienti esigenti.
