Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

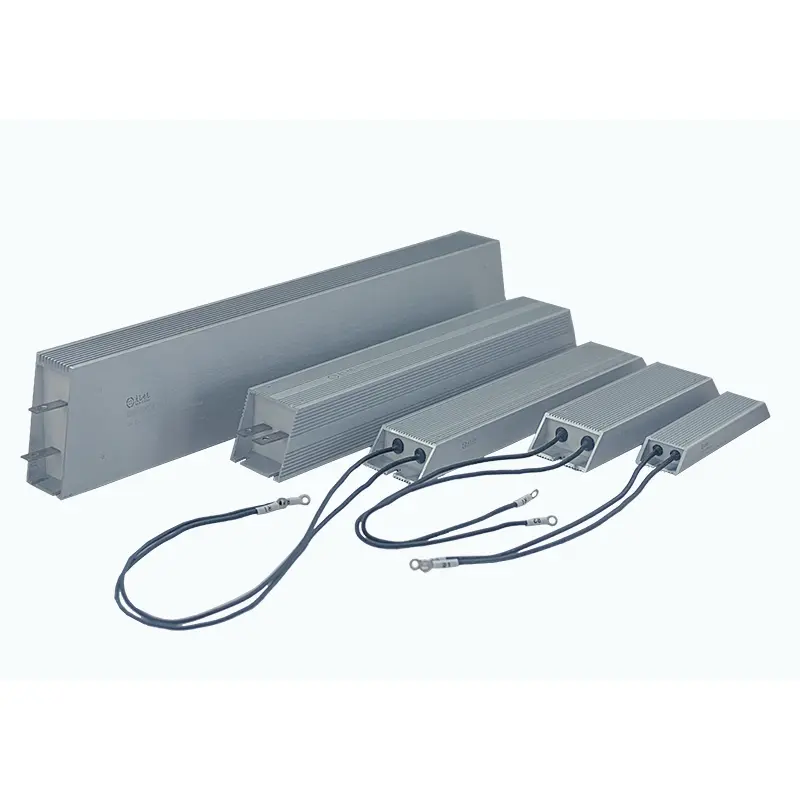

Il resistore rivestito in alluminio non induttivo DUFEW è appositamente progettato per circuiti di commutazione ad alta velocità, sistemi di alimentazione a impulsi, applicazioni inverter e apparecchiature elettroniche di precisione in cui i resistori a filo avvolto convenzionali possono soffrire di effetti di induttanza parassita.
A differenza dei resistori di potenza standard che generano reattanza induttiva aggiuntiva durante rapidi cambiamenti di corrente, DUFEW adotta una struttura avanzata di avvolgimento bifilare Ayrton-Perry per ridurre al minimo l'accoppiamento del campo magnetico e ottenere prestazioni di induttanza ultra-bassa.
Migliorando la risposta alla corrente e riducendo le interferenze di commutazione, questo resistore aiuta a proteggere i componenti di potenza sensibili, migliora la stabilità della forma d'onda e aumenta l'affidabilità dei sistemi elettronici ad alta frequenza.
Disponibile da 50 W a 6 KW, con valori di resistenza da 0,01 Ω a 120 kΩ, DUFEW fornisce soluzioni personalizzate di resistori a bassa induttanza per produttori di elettronica di potenza, fornitori di inverter, società di automazione e costruttori di apparecchiature industriali.
Nella moderna elettronica di potenza, la frequenza di commutazione continua ad aumentare mentre i componenti diventano più sensibili al rumore elettrico e alle fluttuazioni di tensione.
Un resistore convenzionale può introdurre un'induttanza indesiderata durante le rapide transizioni di corrente, causando:
- Sovraelongazione di tensione
- Distorsione della forma d'onda della corrente
- Interferenze EMI
- Sollecitazione dei semiconduttori
- Instabilità del sistema di controllo
Il resistore rivestito in alluminio non induttivo DUFEW è sviluppato per mantenere prestazioni elettriche stabili in condizioni di corrente in rapido cambiamento.
| Caratteristica delle prestazioni | Valore ingegneristico |
|---|---|
| Design dell'avvolgimento a induttanza ultrabassa | Riduce al minimo gli effetti induttivi indesiderati durante la commutazione ad alta velocità |
| Avvolgimento bifilare Ayrton-Perry | Annulla i campi magnetici generati dal flusso di corrente |
| Risposta elettrica rapida | Migliora le prestazioni del circuito transitorio |
| Capacità di carico stabile degli impulsi | Gestisce cicli ripetuti di carica e scarica |
| Bassa interferenza elettromagnetica | Riduce il rumore che colpisce i circuiti sensibili |
| Struttura di gestione termica in alluminio | Mantiene un funzionamento affidabile in condizioni di alta potenza |
La struttura dell'avvolgimento interno è il fattore chiave che differenzia i resistori a bassa induttanza dai tradizionali design a filo avvolto. DUFEW adotta il principio dell'avvolgimento bifilare Ayrton-Perry, utilizzando due fili di resistenza avvolti in direzioni opposte per ridurre i campi magnetici generati durante il flusso di corrente.
Consentendo ai campi magnetici dei due avvolgimenti di annullarsi parzialmente a vicenda, questa struttura riduce significativamente il flusso magnetico netto e minimizza l'induttanza parassita, consentendo una risposta elettrica più rapida e prestazioni migliorate nelle applicazioni di commutazione ad alta velocità.
I sistemi di commutazione ad alta frequenza spesso subiscono rapidi cambiamenti di corrente, dove l'induttanza parassita può generare picchi di tensione indesiderati e influenzare la stabilità del circuito. I resistori a bassa induttanza DUFEW sono progettati per gestire efficacemente l'energia transitoria, sopprimere i picchi di commutazione, migliorare la stabilità della forma d'onda e ridurre lo stress sui componenti sensibili dei semiconduttori.
Sono particolarmente adatti per:
- Circuiti inverter IGBT
- MOSFET switching systems
- Convertitori di potenza PWM
- Carichi elettronici ad alta frequenza
Durante il funzionamento della frenata rigenerativa o dinamica, l'energia in eccesso deve essere scaricata rapidamente per mantenere la stabilità del sistema. La struttura a bassa induttanza migliora la risposta di frenata, riduce le interferenze di commutazione e aiuta a proteggere i moduli di potenza dell'inverter dallo stress elettrico transitorio.
Nei sistemi di alimentazione ad alta frequenza, l'induttanza parassita può influenzare le forme d'onda di commutazione e l'efficienza complessiva. I resistori a bassa induttanza DUFEW forniscono caratteristiche di risposta rapida per applicazioni quali circuiti smorzatori, circuiti di limitazione di corrente e circuiti di assorbimento degli impulsi.
Per i sistemi di test elettronici, le caratteristiche di risposta dei componenti di resistenza influenzano direttamente la precisione della misurazione. Il design ottimizzato a bassa induttanza aiuta a ottenere una risposta agli impulsi più accurata, a ridurre la distorsione del segnale e a migliorare la ripetibilità del test.
| Struttura | Funzione |
|---|---|
| Filo di resistenza in lega | Fornisce caratteristiche di resistenza stabili |
| Avvolgimento bifilare simmetrico | Riduce l'accoppiamento magnetico |
| Strato isolante in mica | Separa gli strati di avvolgimento e migliora la stabilità |
| Riempimento termico al quarzo | Migliora la conduzione del calore |
| Custodia in alluminio | Fornisce protezione meccanica e gestione termica |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Resistore rivestito in alluminio non induttivo |
| Caratteristica principale | Prestazioni a bassa induttanza |
| Tecnologia di avvolgimento | Avvolgimento bifilare Ayrton-Perry |
| Gamma di potenza | 50W-6KW |
| Gamma di resistenza | 0,01Ω -- 120kΩ |
| Tensione operativa | ≤1200V |
| Tolleranza alla resistenza | ±3%, ±5%, ±10% |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Materiale dell'alloggiamento | Lega di alluminio |
| Materiale isolante | Composto ritardante di fiamma per alte temperature |
| Rigidità dielettrica | 2500 V CA / anni '60 |
| Resistenza di isolamento | ≥100MΩ |
| Standard | GB-5792 |
| Elemento di confronto | Resistore rivestito in alluminio non induttivo DUFEW | Resistore a filo avvolto convenzionale |
|---|---|---|
| Risposta attuale | Progettato per rapidi cambiamenti di corrente | Limitato dall'induttanza parassita |
| Effetto magnetico | Campi magnetici opposti si annullano a vicenda | I campi magnetici si accumulano |
| Cambio di prestazioni | Adatto per circuiti ad alta frequenza | Adatto principalmente per applicazioni a bassa frequenza |
| Controllo EMI | Rischio di interferenze elettromagnetiche ridotto | Maggiore generazione di rumore |
| Protezione dei semiconduttori | Aiuta a ridurre i picchi di tensione | Può aumentare lo stress transitorio |
| Industria | Uso tipico |
|---|---|
| Elettronica di potenza | Assorbimento di energia ad alta frequenza |
| Sistemi di ricarica per veicoli elettrici | Circuiti di protezione di commutazione |
| Invertitori solari | Scarica di energia CC |
| Sistemi di energia eolica | Protezione del convertitore |
| Servoazionamenti | Frenata dinamica |
| Automazione industriale | Sistemi di controllo ad alta velocità |
| Attrezzature da laboratorio | Test di precisione degli impulsi |
DUFEW supporta lo sviluppo di resistori non induttivi personalizzati in base ai requisiti dell'applicazione.
Personalizzazione disponibile:
| Articolo personalizzato | Opzioni |
|---|---|
| Valore di resistenza | 0,01Ω-120kΩ |
| Potenza nominale | 50W-6KW |
| Requisiti di induttanza | Design personalizzato a bassa induttanza |
| Dimensioni | Custodia standard o speciale |
| Terminali | Terminali inossidabili o cavi ad alta temperatura |
| Parametri Elettrici | Personalizzabile in base alle esigenze del circuito |
Perché rapidi cambiamenti di corrente possono generare induttanza parassita nei resistori convenzionali, causando picchi di tensione e rumore elettrico. I resistori non induttivi riducono al minimo questi effetti e migliorano la stabilità del circuito.
La differenza principale è la tecnologia di avvolgimento interno. DUFEW utilizza l'avvolgimento bifilare Ayrton-Perry per ridurre l'interazione del campo magnetico, mentre i resistori standard utilizzano solitamente l'avvolgimento convenzionale a direzione singola.
SÌ. Sono comunemente utilizzati nei circuiti di frenatura degli inverter, nei circuiti di assorbimento degli impulsi e nei sistemi elettronici di potenza che richiedono una risposta rapida.
SÌ. DUFEW fornisce la personalizzazione OEM per valore di resistenza, potenza nominale, dimensioni meccaniche, terminali e requisiti di bassa induttanza.
