Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

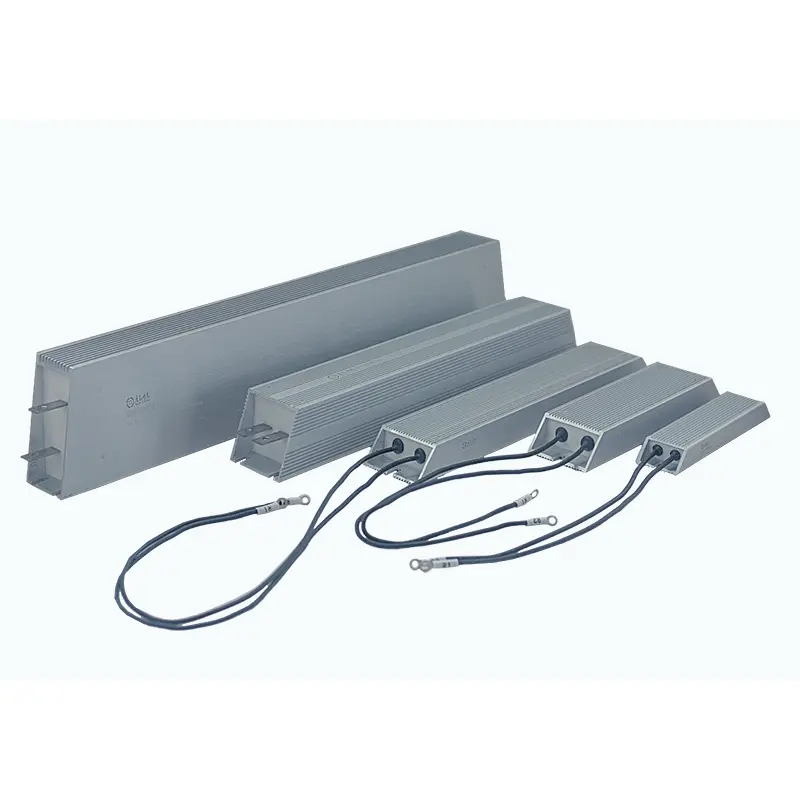

Il resistore rivestito in alluminio di forma personalizzata DUFEW è una soluzione ingegnerizzata sviluppata per apparecchiature industriali che richiedono dimensioni di installazione speciali, strutture di montaggio uniche o direzioni dei cavi personalizzate.
A differenza dei resistori standard rivestiti in alluminio con dimensioni fisse, questo resistore di potenza personalizzato può essere prodotto in base al layout effettivo dell'apparecchiatura, inclusa la forma dell'alloggiamento, i fori di montaggio, la posizione del terminale e la direzione di uscita del cavo.
Con potenze nominali da 50 W a 6 KW, valori di resistenza da 0,01 Ω a 120 kΩ e opzioni di tolleranza di ±3%, ±5% e ±10%, DUFEW fornisce soluzioni flessibili di resistori OEM per sistemi di automazione, apparecchiature di controllo motori, sistemi di trasporto e applicazioni industriali speciali.
Abbinando il design del resistore allo spazio di installazione esistente, i clienti possono evitare la riprogettazione dell'armadio, ridurre i costi di modifica e semplificare l'integrazione delle apparecchiature.
I resistori standard sono progettati per layout di apparecchiature standard. Tuttavia, molte macchine industriali, veicoli speciali e sistemi di controllo personalizzati hanno uno spazio interno limitato o posizioni di montaggio irregolari.
DUFEW sviluppa resistori rivestiti in alluminio personalizzati per risolvere queste sfide.
| Caratteristica | Vantaggio per il cliente |
|---|---|
| Geometria dell'alloggiamento personalizzata | Si adatta agli spazi irregolari delle attrezzature senza modifiche strutturali |
| Fori di montaggio regolabili | Installazione diretta senza staffe aggiuntive |
| Direzione di uscita del cavo flessibile | Evita interferenze di cablaggio all'interno degli armadi di controllo |
| Costruzione in alluminio completamente sigillata | Protegge gli elementi di resistenza da polvere, umidità e vibrazioni |
| Tecnologia di riempimento termico ottimizzata | Garantisce un trasferimento termico uniforme e previene il surriscaldamento locale |
| Supporto tecnico OEM | Fornisce soluzioni personalizzate dal prototipo alla produzione di massa |
DUFEW fornisce progetti di custodie in alluminio personalizzati in base ai disegni del cliente, ai requisiti di installazione e alle condizioni di disposizione delle apparecchiature. La struttura dell'alloggiamento può essere adattata ad ambienti di installazione complessi, comprese configurazioni a L, strutture sfalsate, design multi-angolo, forme speciali di ritaglio e basi di montaggio personalizzate.
Questo approccio di progettazione flessibile consente al resistore di essere integrato direttamente in spazi compatti o in sistemi con aree di installazione limitate, riducendo il lavoro di modifica aggiuntivo durante l'assemblaggio.
La struttura di montaggio può essere modificata in base ai requisiti specifici dell'apparecchiatura, tra cui la spaziatura dei fori, la profondità svasata, la quantità di orecchie di montaggio e gli angoli delle staffe.
Ottimizzando l'interfaccia di montaggio durante la produzione, DUFEW aiuta i clienti a evitare adattatori aggiuntivi e a ottenere un'installazione più rapida e affidabile.
L'elemento resistivo è realizzato con filo resistivo in lega di alta qualità avvolto con precisione su un nucleo isolante ad alta temperatura. Dopo l'isolamento dell'isolamento in mica, il gruppo viene riempito con sabbia di quarzo e speciali materiali di legame termico all'interno dell'alloggiamento in alluminio per migliorare la stabilità complessiva.
La struttura di incapsulamento prevede:
- Migliore conduttività termica rispetto all'isolamento dell'aria
- Prestazioni stabili di trasferimento del calore
- Capacità di isolamento elettrico migliorata
- Reduced risk of localized overheating
Per soddisfare i diversi requisiti di installazione, DUFEW supporta molteplici configurazioni di terminali e conduttori, inclusi terminali in acciaio inossidabile, conduttori per alte temperature, design con uscite laterali e strutture di uscita angolate.
Queste opzioni di connessione personalizzate aiutano a evitare interferenze con i componenti circostanti e forniscono una maggiore flessibilità per l'integrazione del sistema.
| Caratteristica del progetto | Vantaggio ingegneristico |
|---|---|
| Scocca in alluminio dalla forma personalizzata | Adatto ad ambienti di installazione di apparecchiature speciali |
| Imbottitura termica in sabbia di quarzo | Migliora l'efficienza di dissipazione del calore |
| Elemento avvolto in filo di lega | Fornisce prestazioni di resistenza stabili |
| Costruzione completamente chiusa | Migliora la protezione dalla polvere e dall'umidità |
| Corpo di dissipazione del calore in alluminio | Trasferisce rapidamente il calore interno |
| Direzione di uscita personalizzata | Semplifica il collegamento elettrico |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Resistore rivestito in alluminio a forma personalizzata |
| Tecnologia | Resistore di potenza a filo avvolto |
| Potenza nominale | 50W-6KW |
| Gamma di resistenza | 0,01Ω -- 120kΩ |
| Tensione operativa | ≤1200V |
| Tolleranza alla resistenza | ±3%, ±5%, ±10% |
| Materiale principale | Materiale isolante per alte temperature |
| Filo di resistenza | Filo di resistenza in lega premium |
| Materiale dell'alloggiamento | Lega di alluminio |
| Materiale di riempimento | Composto Termico Sabbia Di Quarzo |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Resistenza di isolamento | ≥100MΩ |
| Rigidità dielettrica | 2500 V CA / anni '60 |
| Valutazione della fiamma | UL94V-2 |
| Standard | GB-5792 |
| Articolo di prova | Condizione di prova | Prestazione |
|---|---|---|
| Rigidità dielettrica | 2500 V CA / 50 Hz / 60 s | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Breve sovraccarico | 10 volte la potenza nominale per 5 secondi | Nessun danno visibile |
| Durata del carico a lungo termine | Prova di funzionamento ciclico | >9000h |
| Resistenza all'umidità | 40 ℃ ± 2 ℃ / 90%-95% umidità relativa /100 ore | ΔR≤±(1%R+0,05Ω) |
| Ciclo della temperatura | Cicli -55℃/55℃/155℃ | Prestazioni stabili |
| Resistenza al calore | 350 ℃ / 2 ore | Nessun danno evidente |
| Resistenza alla fiamma | 10 volte la potenza nominale | Nessuna combustione |
| Industria | Applicazione |
|---|---|
| Automazione industriale | Circuiti di frenatura e protezione personalizzati |
| Servosistemi | Assorbimento di energia e frenata dinamica |
| Veicoli elettrici | Sistemi di controllo della potenza in spazi limitati |
| Veicoli speciali | Schemi elettrici personalizzati |
| Apparecchiature di prova | Sistemi di simulazione del carico |
| Energia rinnovabile | Applicazioni di scarica di energia |
| Ascensori e gru | Sistemi di frenatura del motore |
| Attrezzatura marina | Sistemi di controllo elettrico compatti |
Il processo di personalizzazione inizia con un esame dettagliato dei requisiti del cliente, comprese le dimensioni di installazione, la posizione di montaggio, la potenza nominale, il valore di resistenza e la direzione del cavo. Queste specifiche aiutano a definire i requisiti di progettazione di base per la struttura del resistore.
In base ai requisiti dell'applicazione, gli ingegneri DUFEW sviluppano la struttura adatta valutando il design dell'alloggiamento, le prestazioni di dissipazione del calore, la configurazione dei terminali e la tecnologia di riempimento interno per garantire un'integrazione affidabile con le apparecchiature del cliente.
Dopo la conferma del progetto, ogni resistore viene fabbricato attraverso procedure di produzione standardizzate e sottoposto a test elettrici e meccanici per verificarne prestazioni, sicurezza e affidabilità prima della spedizione.
| Confronto | Soluzione personalizzata | Resistore rivestito in alluminio standard |
|---|---|---|
| Progettazione dell'edilizia abitativa | Strutture abitative flessibili sviluppate in base alle esigenze delle apparecchiature | Design dell'alloggiamento rettangolare fisso |
| Compatibilità di installazione | Integrabile in spazi di installazione irregolari o limitati | Richiede condizioni di montaggio standard |
| Configurazione di montaggio | I fori e le staffe di montaggio possono essere regolati in base alla disposizione dell'apparecchiatura | Dimensioni di montaggio fisse |
| Disposizione dei terminali | Disponibili molteplici direzioni di terminali e conduttori | Configurazione terminale standard |
| Integrazione delle apparecchiature | Riduce il lavoro di modifica aggiuntivo durante l'installazione | Potrebbe richiedere adeguamenti alle strutture delle apparecchiature esistenti |
| Gamma di applicazione | Adatto per macchine speciali e attrezzature industriali personalizzate | Adatto per applicazioni industriali generali |
Si consiglia una soluzione personalizzata quando l'apparecchiatura ha uno spazio di installazione limitato, posizioni di montaggio irregolari o requisiti di connessione speciali. Consente al resistore di adattarsi ai progetti di sistemi esistenti senza importanti modifiche strutturali.
No. DUFEW utilizza strutture di riempimento interno e trasferimento termico ottimizzate per mantenere una distribuzione uniforme del calore e ridurre il rischio di surriscaldamento localizzato durante il funzionamento.
DUFEW supporta la personalizzazione in base ai requisiti dell'applicazione, tra cui:
- Forma dell'alloggiamento
- Dimensioni di montaggio
- Potenza nominale
- Valore di resistenza
- Tipo di terminale
- Guidare la direzione
- Struttura dell'installazione
I modelli standard sono adatti agli ambienti di installazione comuni, mentre i design personalizzati offrono maggiore flessibilità per apparecchiature con particolari limitazioni di spazio, requisiti di montaggio o layout di cablaggio.
