Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

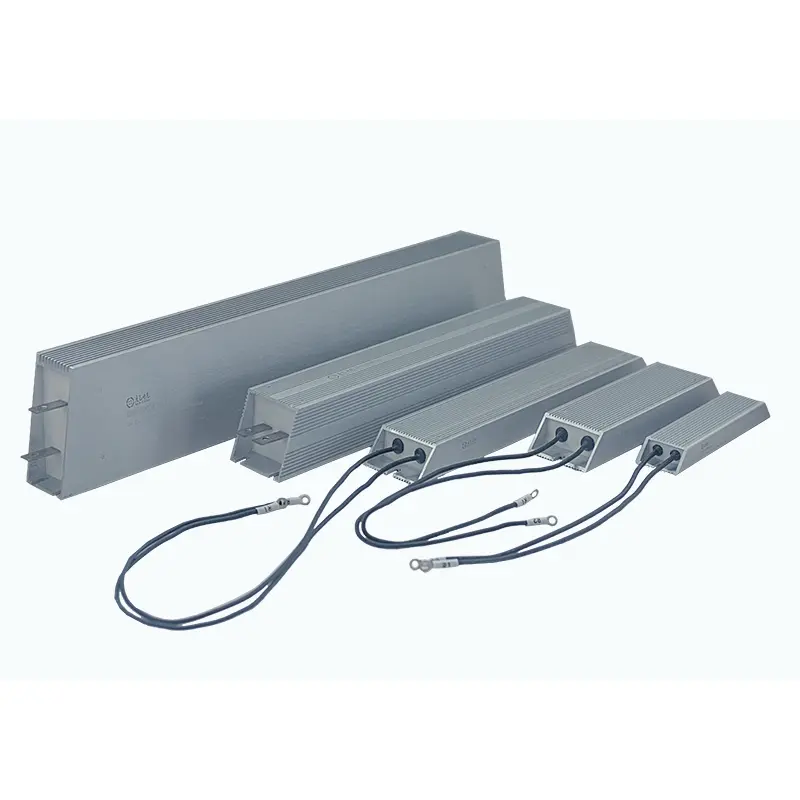

I sistemi di alimentazione industriale spesso funzionano con carichi pesanti, frenate frequenti, vibrazioni e temperature elevate. Per garantire un funzionamento affidabile in questi ambienti esigenti, il resistore trapezoidale rivestito in alluminio DUFEW combina un robusto involucro in alluminio con una struttura termica interna ottimizzata che trasferisce in modo efficiente il calore proteggendo l'elemento resistore da polvere, umidità, vibrazioni e impatto meccanico.
L'elemento resistivo è realizzato utilizzando un filo in lega di nichel-cromo (Ni-Cr) o costantana avvolto con precisione montato su un nucleo isolante ad alta temperatura. Dopo l'isolamento elettrico con fogli di mica, il gruppo viene completamente incapsulato all'interno di un alloggiamento trapezoidale in alluminio utilizzando una miscela appositamente formulata di sabbia di quarzo di elevata purezza e resina ad alta temperatura. Questa struttura crea un efficiente percorso di conduzione termica, trasferendo rapidamente il calore interno alle alette di raffreddamento esterne e proteggendo al tempo stesso il resistore dall'ossidazione e dalla contaminazione ambientale.
Progettato per l'automazione industriale e le apparecchiature per impieghi gravosi, il resistore supporta sia terminali in acciaio inossidabile che collegamenti con cavi ad alta temperatura, consentendo un'installazione flessibile in sistemi di frenatura VFD, servoazionamenti, armadi di controllo motore, banchi di carico, apparecchiature per energie rinnovabili e sistemi di distribuzione dell'energia industriale.
A differenza dei tradizionali resistori rettangolari in alluminio, l'alloggiamento trapezoidale è specificamente progettato per migliorare sia l'efficienza di raffreddamento che la stabilità meccanica negli ambienti industriali.
Il profilo trapezoidale aumenta la superficie di raffreddamento esterna, consentendo al calore di dissiparsi in modo più efficiente attraverso la convezione naturale e migliorando le prestazioni di funzionamento continuo.
L'elemento resistore è completamente sigillato all'interno dell'alloggiamento in alluminio, garantendo un'eccellente resistenza a polvere, umidità, vibrazioni e ossidazione, prolungando al tempo stesso la durata del prodotto.
Una base di montaggio più ampia offre un supporto meccanico più forte, riducendo il movimento in caso di vibrazioni continue e rendendo il resistore adatto a gru, ascensori, macchine utensili e altre apparecchiature per carichi pesanti.
Il riempimento con sabbia di quarzo trasferisce il calore molto più velocemente dell'aria, consentendo al calore interno di raggiungere rapidamente l'alloggiamento in alluminio per migliorare le prestazioni di raffreddamento. È possibile installare dissipatori di calore aggiuntivi quando è richiesta una maggiore dissipazione di potenza continua.
- Alloggiamento trapezoidale ottimizzato: la superficie di raffreddamento più ampia migliora la dissipazione naturale del calore rispetto ai tradizionali resistori rettangolari in alluminio.
- Costruzione completamente in vaso: l'incapsulamento completo protegge da polvere, umidità, vibrazioni, ossidazione e shock meccanico.
- Eccellente conduttività termica: il riempimento in sabbia di quarzo trasferisce rapidamente il calore interno all'alloggiamento in alluminio, supportando una maggiore densità di potenza.
- Ampio intervallo di resistenze: disponibile da 0,01 Ω a 120 kΩ con tolleranze di resistenza di ±3%, ±5% e ±10%.
- Resistenza meccanica affidabile: l'ampia base in alluminio garantisce un montaggio sicuro per le apparecchiature che funzionano in condizioni di vibrazioni continue.
- Opzioni di connessione flessibili: disponibili con terminali in acciaio inossidabile o cavi per alte temperature per diversi requisiti di installazione.
- Produzione personalizzata disponibile: potenza nominale, valore di resistenza, dimensioni, terminali e configurazioni di montaggio possono essere personalizzati per progetti OEM.
Il resistore trapezoidale rivestito in alluminio è adatto per sistemi industriali che richiedono una dissipazione di potenza affidabile, elevata resistenza meccanica e stabilità a lungo termine.
Azionamenti a frequenza variabile (VFD), servoazionamenti, circuiti di frenatura motore e sistemi di dissipazione dell'energia rigenerativa.
Gru, ascensori, laminatoi, macchinari minerari, compressori e altre apparecchiature che operano in condizioni di frequenti vibrazioni e frenate.
Banchi di carico, test di alimentazione, sistemi di scarica delle batterie, simulazione di carico dinamico e banchi di prova industriali.
Apparecchiature per l'accumulo di energia, inverter fotovoltaici, convertitori di energia eolica, apparecchiature di ricarica e sistemi di conversione dell'energia.
Armadi elettrici, apparecchiature di distribuzione, sistemi di automazione e macchinari OEM che richiedono resistori di potenza compatti, sigillati e ad alta affidabilità.
Una corretta installazione è essenziale per ottenere prestazioni termiche ottimali e una lunga durata.
Verificare che il valore di resistenza, la potenza nominale, la tensione operativa e le dimensioni soddisfino i requisiti dell'apparecchiatura prima dell'installazione.
Verificare che l'alloggiamento in alluminio, i terminali e i fori di montaggio siano esenti da deformazioni, crepe o danni da trasporto.
Installare saldamente la resistenza utilizzando i fori di montaggio sulla base. Assicurarsi che la superficie di montaggio sia piana e rigida per mantenere una buona stabilità meccanica.
Per applicazioni a media e alta potenza, applicare un sottile strato di composto termico tra la base del resistore e la piastra di montaggio o il dissipatore di calore per migliorare il trasferimento di calore.
Collegare saldamente i terminali o i cavi e verificare che tutti i collegamenti elettrici siano serrati per evitare un'eccessiva resistenza di contatto.
Installare la resistenza in un luogo ben ventilato. Per gli armadi elettrici chiusi, si consiglia il raffreddamento ad aria forzata quando si opera a potenza elevata.
Misurare il valore della resistenza prima di alimentare il circuito e monitorare la temperatura di funzionamento durante la messa in servizio iniziale.
L'elemento resistore è avvolto con precisione utilizzando un filo in lega di nichel-cromo (Ni-Cr) o costantana di alta qualità per fornire prestazioni elettriche stabili, elevata capacità di sovraccarico e lunga durata.
Uno strato isolante in mica durevole isola elettricamente il filo resistivo dall'alloggiamento in alluminio mantenendo un'eccellente rigidità dielettrica a temperature elevate.
La cavità interna è riempita con sabbia di quarzo di elevata purezza e resina resistente al calore, creando un efficiente percorso di conduzione termica che trasferisce rapidamente il calore dall'elemento resistore all'alloggiamento in alluminio.
L'involucro in alluminio estruso presenta un profilo trapezoidale ottimizzato che aumenta la superficie di raffreddamento e migliora la convezione naturale dell'aria rispetto agli alloggiamenti rettangolari convenzionali.
Disponibili con terminali in acciaio inossidabile o cavi per alte temperature per soddisfare diversi requisiti di installazione e cablaggio.
| Codice modello | Descrizione | Esempio |
|---|---|---|
| AUTO | Serie di resistori trapezoidali rivestiti in alluminio | AUTO |
| 1500W | Potenza nominale | 1500W |
| 27R | Resistenza nominale | 27Ω |
| J | Tolleranza alla resistenza | J = ±5% (Opzionale: H = ±3%, K = ±10%) |
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 50 W--6 kW |
| Tensione operativa | ≤1200V |
| Gamma di resistenza | 0,01Ω--120kΩ |
| Tolleranza alla resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP00 |
| Coefficiente di temperatura (TCR) | ≤300ppm/°C |
| Classificazione ignifuga | UL94V-2 |
| Standard | GB/T5792 |
| Caratteristica | Condizioni di prova | Prestazione |
|---|---|---|
| Tensione di tenuta dielettrica | 2500 V CA / 50 Hz / 60 s | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10× Potenza nominale per 5 secondi | Nessun danno visibile |
| Carica la vita | Funzionamento ciclico (10s ON / 90s OFF) | >9.000 ore |
| Resistenza al calore umido | 40°C ±2°C, 90--95% UR, 100 ore | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclo rapido della temperatura | -55°C / 55°C / 155°C, 15 minuti ciascuno, 5 cicli | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistenza al calore | 350°C per 2 ore | Nessuno scolorimento o danno visibile |
| Coefficiente di temperatura | Carico nominale rispetto alla resistenza al freddo | <300ppm/°C |
| Resistenza alla fiamma | 10× Potenza nominale per 5 minuti | Nessuna accensione o fiamma libera |
| Caratteristica | Condizioni di prova | Prestazione |
|---|---|---|
| Forza terminale | 45N/anni '30 | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/s² | Nessun danno strutturale visibile |
| Resistenza al calore di saldatura | Terminali immersi nella saldatura a 350±5°C per 3 secondi | ΔR ≤ ±(1%R + 0,05Ω) |
| Aspetto | Ispezione visiva | Nessun danno visibile, marcatura chiara |
| Saldabilità | Terminali immersi nella saldatura a 235±5°C per 5 secondi | Copertura della saldatura ≥95% |
| Elemento di confronto | Resistore trapezoidale rivestito in alluminio | Resistore rettangolare convenzionale con alloggiamento in alluminio |
|---|---|---|
| Progettazione dell'edilizia abitativa | Il profilo trapezoidale aumenta l'area di dissipazione del calore e l'efficienza del flusso d'aria | Custodia rettangolare standard con superficie di raffreddamento più piccola |
| Gestione termica | La struttura riempita di quarzo trasferisce rapidamente il calore all'alloggiamento in alluminio per temperature operative più stabili | La dissipazione del calore dipende principalmente dalla superficie dell'alloggiamento, con conseguente minore efficienza termica |
| Stabilità di montaggio | L'ampia base garantisce un'eccellente stabilità meccanica per apparecchiature soggette a vibrazioni | La base più stretta offre una minore resistenza alle vibrazioni |
| Protezione ambientale | La struttura completamente sigillata resiste a polvere, umidità, ossidazione e contaminazione meccanica | La sigillatura standard fornisce una protezione limitata in ambienti industriali difficili |
| Capacità ad alta resistenza | Valori di resistenza disponibili fino a 120kΩ con prestazioni stabili | Le opzioni ad alta resistenza sono generalmente più limitate |
R: L'alloggiamento trapezoidale in alluminio aumenta la superficie di raffreddamento esterna e migliora il flusso d'aria naturale attorno al resistore. Fornisce inoltre una base di montaggio più ampia per una migliore stabilità meccanica, rendendolo adatto per apparecchiature industriali pesanti.
R: Sì. L'incapsulamento riempito di quarzo trasferisce in modo efficiente il calore interno all'alloggiamento in alluminio, consentendo al resistore di resistere a cicli di frenatura ripetitivi e sovraccarichi a breve termine mantenendo prestazioni affidabili.
R: Sì. Su richiesta è possibile integrare interruttori termici o sensori di temperatura integrati opzionali per fornire un'ulteriore protezione da sovratemperatura per applicazioni non presidiate o critiche per la sicurezza.
R: Sì, a condizione che tutti i resistori abbiano specifiche identiche. È necessario mantenere una ventilazione uniforme, un cablaggio bilanciato e un'adeguata dissipazione del calore per garantire una distribuzione uniforme del carico e un'affidabilità a lungo termine.
- Produttore professionale di resistori di potenza con anni di esperienza nell'elettronica di potenza industriale.
- Personalizzazione OEM e ODM per resistenza, potenza nominale, dimensioni, terminali e opzioni di montaggio.
- Controllo di qualità rigoroso con test elettrici e meccanici completi prima della spedizione.
- Produzione rapida e fornitura stabile sia per modelli standard che per progetti personalizzati.
- Supporto tecnico per aiutare i clienti a selezionare la soluzione di resistori più adatta alla loro applicazione.
