Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

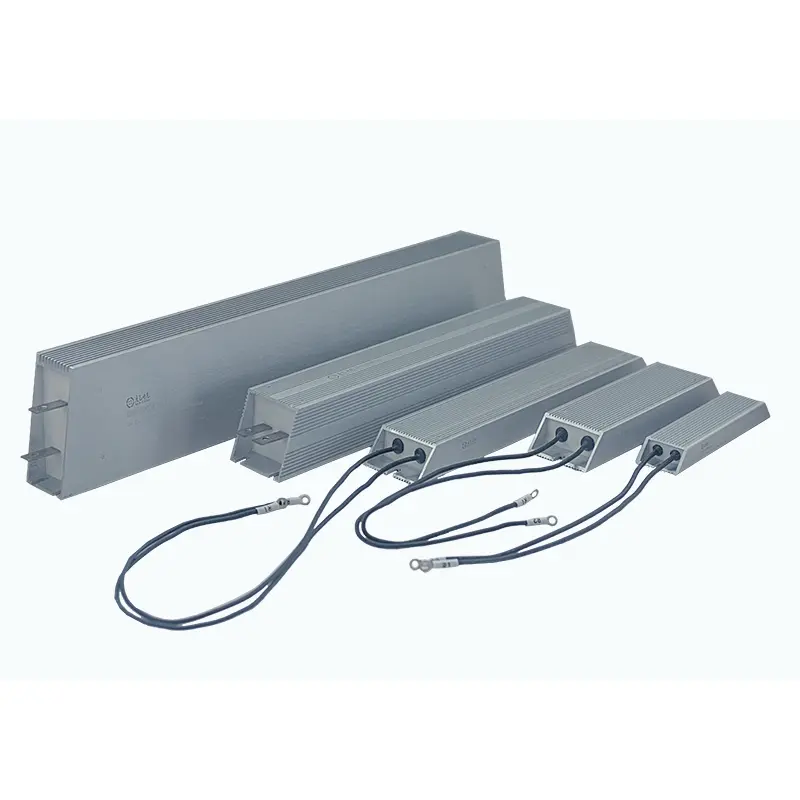

Il resistore rivestito in alluminio ultrasottile DUFEW è progettato per applicazioni industriali in cui lo spazio di installazione è limitato ma è essenziale una dissipazione di potenza affidabile. Caratterizzato da un alloggiamento in alluminio ultrasottile e da una struttura completamente chiusa, offre un'efficiente dissipazione del calore, un'eccellente protezione ambientale e prestazioni stabili per frenatura dinamica, servoazionamenti, VFD, banchi di carico e sistemi di controllo della potenza.
Disponibile con potenze nominali da 50 W a 6 kW, valori di resistenza da 0,01 Ω a 120 kΩ e tensioni di funzionamento fino a 1200 V, il resistore supporta la personalizzazione OEM e ODM per soddisfare vari requisiti industriali.
Il resistore è prodotto con filo di resistenza in nichel-cromo (Ni-Cr) o costantana avvolto con precisione, isolato da strati di mica e completamente incapsulato all'interno di un alloggiamento in lega di alluminio utilizzando un composto isolante ignifugo e ad alto isolamento. Questa struttura chiusa migliora il trasferimento di calore proteggendo l'elemento di resistenza da polvere, umidità, ossidazione e vibrazioni.
Il suo profilo ultrasottile, con uno spessore minimo di soli 6-8 mm, consente l'installazione diretta in apparecchiature elettriche compatte dove i resistori convenzionali alloggiati in alluminio non possono adattarsi. Sono disponibili diversi stili di terminali, opzioni di montaggio e specifiche elettriche per diversi requisiti applicativi.
| Codice modello | Descrizione |
|---|---|
| AUTO | Resistore rivestito in alluminio ultrasottile |
| 1500W | Potenza nominale |
| 27R | Resistenza nominale |
| J | Tolleranza alla resistenza (J=±5%, K=±10%, H=±3%) |
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 50 W--6 kW |
| Tensione operativa | ≤1200V |
| Gamma di resistenza | 0,01Ω--120kΩ |
| Tolleranza alla resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP00 |
| Coefficiente di temperatura (TCR) | ≤300ppm/°C |
| Classificazione ignifuga | UL94V-2 |
| Standard | GB/T5792 |
Scegliere il resistore di potenza giusto significa molto più che selezionare la resistenza e la potenza nominale. DUFEW si concentra sulla fornitura di prestazioni termiche affidabili, qualità di produzione costante e personalizzazione flessibile per applicazioni industriali in tutto il mondo.
L'alloggiamento in alluminio ultrasottile, con uno spessore minimo di soli 6-8 mm, consente il montaggio di più unità affiancate, rendendolo ideale per armadi di controllo compatti, servoazionamenti e sistemi VFD.
Ogni resistore è prodotto utilizzando avvolgimento del filo di resistenza di precisione, materiali isolanti di alta qualità, processi di produzione automatizzati e severi controlli di qualità per garantire prestazioni elettriche costanti e una lunga durata.
DUFEW supporta valori di resistenza personalizzati, potenze nominali, dimensioni dell'alloggiamento, configurazioni dei terminali, opzioni dei cavi, strutture di montaggio e design a bassa induttanza in base ai disegni del cliente o alle specifiche tecniche.
Con anni di esperienza nella produzione di resistori di potenza industriali, DUFEW fornisce soluzioni affidabili per produttori di apparecchiature di automazione, integratori di sistemi, distributori e clienti OEM in tutto il mondo.
L'involucro compatto in lega di alluminio ha uno spessore di soli 6-8 mm, contribuendo a massimizzare lo spazio di installazione all'interno di armadi elettrici e apparecchiature industriali compatte.
Un composto di impregnazione ignifugo ad alto isolamento sigilla completamente l'elemento di resistenza, fornendo un'eccellente resistenza a polvere, umidità, vibrazioni e ossidazione.
L'alloggiamento in alluminio e il materiale di riempimento termicamente conduttivo trasferiscono rapidamente il calore alla superficie di montaggio o al dissipatore di calore, migliorando l'efficienza di raffreddamento e la densità di potenza.
Disponibile con collegamenti tramite terminale o cavo, il resistore può essere personalizzato in valore di resistenza, potenza nominale, dimensioni e stile di montaggio per adattarsi a diverse applicazioni.
Con un profilo sottile di 6-8 mm, il resistore si adatta facilmente a quadri elettrici compatti, servosistemi e VFD, consentendo una maggiore densità di installazione senza sacrificare le prestazioni.
L'alloggiamento in alluminio sigillato e il composto di impregnazione ignifugo proteggono efficacemente l'elemento di resistenza interno da polvere, umidità, ossidazione e vibrazioni, migliorando l'affidabilità a lungo termine.
L'involucro in alluminio funge da efficiente dissipatore di calore, trasferendo rapidamente il calore lontano dall'elemento resistivo. Se montato su una piastra metallica o su un dissipatore di calore esterno, le prestazioni termiche risultano ulteriormente migliorate.
Progettato per fornire un'elevata potenza in un pacchetto compatto, che lo rende ideale per applicazioni in cui lo spazio di installazione è limitato ma è necessaria una dissipazione energetica affidabile.
Disponibili da 0,01Ω a 120kΩ, con tolleranze di resistenza di ±3%, ±5% e ±10%, coprendo sia applicazioni di frenatura a bassa resistenza che di carico ad alta resistenza.
DUFEW fornisce servizi OEM e ODM, tra cui dimensioni personalizzate, valori di resistenza, valori di potenza, stili di terminali, cavi, configurazioni di montaggio e design a bassa induttanza.
A differenza dei resistori convenzionali di tipo aperto, il resistore rivestito in alluminio ultrasottile è progettato per sistemi elettrici compatti che richiedono una gestione termica efficiente e una protezione ambientale affidabile.
Ideale per circuiti di frenatura rigenerativa in servosistemi compatti dove lo spazio di installazione è limitato.
Utilizzato per la frenatura dinamica, la dissipazione di energia e la stabilizzazione della tensione nei sistemi inverter industriali.
Adatto per apparecchiature di carica/scarica di batterie, circuiti di precarica e applicazioni di dissipazione di energia.
Fornisce carichi resistivi stabili per alimentatori, test di batterie, apparecchiature di test industriali e sistemi di carico elettronici.
Ampiamente utilizzato in armadi di controllo PLC, sistemi di automazione, robotica, apparecchiature CNC e quadri di controllo elettrici compatti.
| Caratteristica | Condizioni di prova | Prestazione |
|---|---|---|
| Tensione di tenuta dielettrica | 2500 V CA / 50 Hz / 60 s | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10× Potenza nominale per 5 secondi | Nessun danno visibile |
| Carica la vita | Funzionamento ciclico (10s ON / 90s OFF) | >9.000 ore |
| Resistenza al calore umido | 40°C ±2°C, 90--95% UR, 100 ore | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclo rapido della temperatura | -55°C / 55°C / 155°C, 15 minuti ciascuno, 5 Cicli | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistenza al calore | 350°C / 2 ore | Nessun danno visibile o scolorimento |
| Coefficiente di temperatura (TCR) | Resistenza nominale rispetto alla resistenza iniziale | <300ppm/°C |
| Resistenza alla fiamma | 10× Potenza nominale per 5 min | Nessuna accensione |
| Caratteristica | Condizioni di prova | Prestazione |
|---|---|---|
| Forza terminale | 45N/anni '30 | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/s² | Nessun danno strutturale |
| Resistenza al calore di saldatura | 350±5°C Saldatura, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Aspetto | Ispezione visiva | Nessun danno visibile, marcatura chiara |
| Saldabilità | 235±5°C Saldatura, 5s | Copertura della saldatura ≥95% |
| Elemento di confronto | Resistore rivestito in alluminio ultrasottile DUFEW | Resistore di potenza convenzionale |
|---|---|---|
| Progettazione dell'edilizia abitativa | Custodia in alluminio ultrasottile con rivestimento completamente chiuso | Costruzione prevalentemente aperta o semichiusa |
| Spazio di installazione | Il profilo sottile da 6-8 mm consente un'installazione affiancata compatta | Un alloggiamento più grande richiede più spazio di installazione |
| Protezione ambientale | Migliore resistenza a polvere, umidità, vibrazioni e ossidazione | Protezione ambientale limitata per condizioni difficili |
| Dissipazione del calore | L'alloggiamento in alluminio supporta il montaggio diretto del telaio o del dissipatore di calore per un migliore raffreddamento | Si basa principalmente sul raffreddamento ad aria naturale |
| Gamma di resistenza | Ampio intervallo da 0,01Ω a 120kΩ | Intervallo di resistenza generalmente limitato a seconda della costruzione |
| Applicazione | Apparecchiature industriali compatte, VFD, servosistemi, apparecchiature per batterie e test di carico | Applicazioni di dissipazione di potenza per scopi generali |
| Personalizzazione | Supporta dimensioni, terminali, cavi, valori di potenza e valori di resistenza personalizzati | Personalizzazione limitata |
R: Il suo vantaggio principale è la struttura ultrasottile, con uno spessore di soli 6-8 mm. Questo design compatto fornisce un'efficiente dissipazione di potenza riducendo allo stesso tempo lo spazio di installazione, rendendolo adatto per servoazionamenti, sistemi VFD, apparecchiature a batteria e armadi di controllo industriali dove lo spazio è limitato.
R: Sì. La base piatta in alluminio consente il montaggio diretto su uno chassis metallico o su un dissipatore di calore esterno. L'applicazione di grasso termico tra le superfici di contatto può migliorare ulteriormente l'efficienza del trasferimento di calore e supportare prestazioni operative continue più elevate.
R: L'alloggiamento in alluminio completamente chiuso combinato con il rivestimento isolante ignifugo fornisce una protezione efficace contro polvere, umidità, vibrazioni e ossidazione. Rispetto alle strutture resistive aperte, questo design offre una migliore adattabilità ambientale, mentre è possibile aggiungere una protezione aggiuntiva della custodia per applicazioni esterne o ad alta protezione.
R: Sì. DUFEW fornisce personalizzazione OEM e ODM in base a specifici requisiti elettrici, meccanici e di installazione. Le opzioni personalizzate includono valore di resistenza, potenza nominale, dimensioni dell'alloggiamento, configurazione di terminali e cavi, struttura di montaggio, design a bassa induttanza e altre specifiche speciali. I clienti possono fornire disegni o requisiti tecnici e gli ingegneri DUFEW valuteranno e svilupperanno una soluzione adeguata.
R: Sono comunemente utilizzati in applicazioni che richiedono dimensioni compatte e dissipazione del calore affidabile, inclusi sistemi di servoazionamento, azionamenti a frequenza variabile, circuiti di frenatura dinamica, apparecchiature di carica e scarica di batterie, sistemi di automazione industriale, alimentatori, sistemi di carico elettronici e apparecchiature per energie rinnovabili.
DUFEW fornisce servizi di produzione OEM e ODM per applicazioni di resistori di potenza industriali, supportando produttori di apparecchiature, distributori e integratori di sistemi con soluzioni personalizzate che coprono prestazioni elettriche, struttura meccanica e requisiti di installazione.
Le funzionalità di personalizzazione includono potenze nominali da 50 W a 6 kW, valori di resistenza da 0,01 Ω a 120 kΩ, dimensioni dell'alloggiamento, configurazioni di terminali e conduttori, strutture di montaggio, design a bassa induttanza, etichette personalizzate, loghi e modifiche specifiche dell'applicazione.
Ogni prodotto personalizzato viene sviluppato attraverso la valutazione ingegneristica e il controllo della produzione per garantire prestazioni termiche affidabili, stabilità elettrica e funzionamento a lungo termine in ambienti industriali.
La selezione del resistore corretto aiuta a massimizzare l'affidabilità e la durata del sistema. Quando si sceglie un modello, considerare i seguenti fattori:
| Elemento di selezione | Raccomandazione |
|---|---|
| Potenza nominale | Scegliere in base al ciclo di lavoro continuo o intermittente con sufficiente margine di sicurezza. |
| Valore di resistenza | Soddisfa i requisiti dell'inverter, del servoazionamento o del circuito elettrico. |
| Tensione operativa | Assicurarsi che la tensione di lavoro massima non superi le specifiche del prodotto. |
| Metodo di raffreddamento | Per applicazioni a potenza più elevata, montare il resistore su una piastra metallica o un dissipatore di calore. |
| Spazio di installazione | Selezionare le dimensioni in base allo spazio disponibile nell'armadio o nell'attrezzatura. |
| Tipo di connessione | Scegli tra configurazioni con terminale o cavo in base ai requisiti di installazione. |
Se non sei sicuro di quale modello si adatti meglio alla tua applicazione, il team di ingegneri DUFEW può consigliare la soluzione più adatta in base alle tue condizioni operative.
- Produttore professionale di resistori di potenza industriali e soluzioni di frenatura
- Qualità del prodotto stabile con produzione rigorosa e controllo di qualità
- Servizi OEM e ODM flessibili per produttori di apparecchiature globali
- Risposta rapida per supporto tecnico e valutazione del progetto
- Consegna affidabile per prodotti standard e personalizzati
- Portafoglio di prodotti completo che comprende resistori a filo avvolto, ondulati, tubolari, con custodia in alluminio, di frenatura e di potenza personalizzati
Cerchi un fornitore affidabile di resistori rivestiti in alluminio ultrasottile?
DUFEW fornisce prodotti standard e soluzioni personalizzate per l'automazione industriale, l'energia rinnovabile, gli azionamenti di motori, le apparecchiature di prova e l'elettronica di potenza.
Contatta oggi stesso il nostro team di ingegneri per:
- Consigli sui prodotti
- Consulenza tecnica
-Supporto OEM e ODM
- Richieste di campioni
- Quotazioni competitive
DUFEW - Il tuo produttore di fiducia di resistori di potenza industriale in Cina.
