Nei VFD ad alta potenza e nei sistemi di conversione di potenza, lo stadio raddrizzatore converte la potenza CA in potenza CC prima di alimentare la sezione inverter. Durante questo processo di conversione, la corrente del bus CC può contenere componenti di ondulazione causata dalle caratteristiche di rettifica, dalla fluttuazione del carico e dal funzionamento rigenerativo.

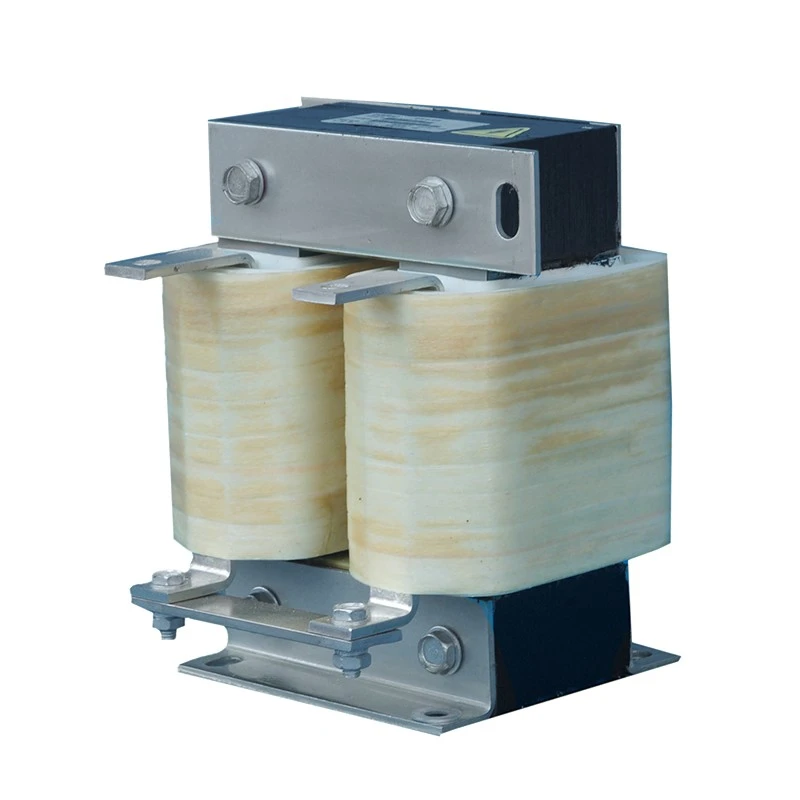

Il reattore DC Link Dufew Electric è installato in serie tra le sezioni raddrizzatore e inverter del circuito del bus CC. Fornendo un accumulo induttivo di energia, attenua la variazione di corrente, mantiene un flusso di corrente CC continuo e riduce lo stress elettrico sui condensatori CC e sui dispositivi a semiconduttore di potenza.
A differenza dei reattori CA convenzionali, è appositamente progettato per il funzionamento in corrente continua continua. La struttura magnetica segmentata del traferro migliora la resistenza alla polarizzazione CC, riduce il rischio di saturazione magnetica e mantiene prestazioni di induttanza stabili durante il funzionamento industriale a lungo termine.
Dufew utilizza anime in acciaio al silicio laminato a freddo a basse perdite, sistemi di isolamento di Classe F, processi di avvolgimento di precisione e tecnologia di impregnazione sotto vuoto per ottenere prestazioni termiche affidabili, resistenza dell'isolamento e stabilità meccanica.
Durante la conversione CA-CC, le fluttuazioni di tensione dallo stadio raddrizzatore possono introdurre corrente di ondulazione nel bus CC. Il reattore uniforma la forma d'onda della corrente CC, riduce i componenti di ondulazione e migliora la stabilità di ingresso dell'inverter, contribuendo al tempo stesso a ridurre lo stress sui condensatori del bus CC. Ciò è particolarmente vantaggioso per i sistemi di azionamento ad alta potenza che richiedono un'alimentazione di energia CC stabile.
Nelle applicazioni con carichi fluttuanti o condizioni di alimentazione instabili, un'eccessiva pulsazione di corrente può influenzare il funzionamento dell'inverter. Riducendo la discontinuità della corrente e mantenendo una corrente del raddrizzatore più continua, il reattore supporta una commutazione stabile dell'inverter e aiuta a ridurre le condizioni operative anomale durante il funzionamento dinamico.
Una corrente di ripple elevata può accelerare l'invecchiamento dei condensatori CC e aumentare lo stress termico sui componenti di potenza. Il design ottimizzato limita le pulsazioni di corrente e riduce le sollecitazioni di ondulazione sui condensatori, contribuendo a migliorare l'affidabilità dei componenti del bus CC e a prolungare la durata di servizio dell'intero sistema di azionamento.
Uniformando le caratteristiche della corrente continua, il reattore può migliorare le prestazioni elettriche del sistema di conversione. La ridotta distorsione di corrente contribuisce a un migliore utilizzo dell'energia e a una migliore compatibilità con i sistemi elettrici ad alta potenza.
La corrente continua continua produce un campo magnetico unidirezionale che può far sì che i nuclei magnetici convenzionali si avvicinino alla saturazione. Dufew adotta una struttura del nucleo con traferro segmentato per ridurre il rischio di saturazione CC mantenendo un'induttanza stabile e prestazioni efficaci di livellamento della corrente. Questo design supporta un funzionamento affidabile con carichi CC continui.
La struttura dell'avvolgimento è ottimizzata per il funzionamento CC a corrente elevata, contribuendo a ridurre la perdita di resistenza CC e l'aumento di temperatura mantenendo prestazioni elettriche stabili e un'efficiente gestione del calore. Per le applicazioni ad alta corrente, possono essere fornite anche strutture di avvolgimento a lamina per ridurre le dimensioni complessive e migliorare la dissipazione del calore.
Il processo di impregnazione sotto vuoto rafforza il sistema di isolamento e migliora la resistenza all'umidità, la resistenza meccanica e la resistenza alle vibrazioni. In combinazione con il design strutturale ottimizzato, supporta un funzionamento affidabile a lungo termine mantenendo bassi livelli di vibrazioni elettromagnetiche e rumore pari a ≤65 dB in condizioni di test standard.
| Applicazione | Vantaggio principale |
|---|---|
| Azionamenti a frequenza variabile | Migliora la stabilità del bus CC |
| Sistemi di servoazionamento | Ridurre l'impatto della corrente di ondulazione |
| Ascensori | Migliorare l'affidabilità dell'azionamento |
| Gru portuali | Supporta frequenti cambiamenti di carico |
| Laminatoi | Migliora la stabilità operativa ad alta potenza |
| Macchine per lo stampaggio ad iniezione | Mantenere una conversione di potenza stabile |
| Apparecchiature per prove industriali | Migliora la consistenza elettrica |
| Sistemi di automazione | Proteggere i componenti del bus DC |
Si consiglia una reattanza del collegamento CC quando:
| Condizione di applicazione | Beneficio atteso |
|---|---|
| Sistemi VFD ad alta potenza | Ridurre la fluttuazione del bus CC |
| Grandi banchi di condensatori CC | Minore stress da corrente di ripple |
| Accelerazioni/decelerazioni frequenti | Migliorare la stabilità operativa |
| Carichi industriali pesanti | Ridurre lo stress elettrico dei componenti |
| Applicazioni rigenerative | Migliora le prestazioni del circuito CC |
| Funzionamento continuo lungo | Migliorare l'affidabilità del sistema |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Reattanza del collegamento CC/Reattanza del bus CC |
| Posizione di installazione | Bus DC tra raddrizzatore e inverter |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Corrente nominale | 5A-3800A |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Gamma di frequenza | 50Hz / 60Hz / Personalizzabile fino a 500Hz |
| Induttanza | Personalizzabile in base ai requisiti di sistema |
| Capacità di sovraccarico | 1,5 × corrente nominale per 60 secondi |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Livello di rumore | ≤65dB |
| Durata di servizio | ≥15 anni |
| Standard | IEC289/GB10229/JB9644 |
Esempio: CDL-600-0600-EIDA
| Codice | Descrizione |
|---|---|
| CDL | Serie di reattori CC |
| 600 | Livello di tensione |
| 0600 | Corrente nominale 600A |
| EI | Struttura centrale |
| D/W | Struttura dell'installazione |
| aria condizionata | Materiale di avvolgimento |
| Confronto | Reattanza del collegamento CC | Reattore CA |
|---|---|---|
| Posizione di installazione | Bus DC tra raddrizzatore e inverter | Ingresso CA o lato uscita motore |
| Funzione principale | Corrente CC uniforme e riduzione dell'ondulazione | Ridurre le armoniche CA e lo stress di tensione |
| Design magnetico | Struttura con traferro resistente alla polarizzazione CC | Design a flusso magnetico alternato |
| Applicazione principale | Stabilizzazione del bus CC | Qualità dell'energia e protezione del motore |
Dufew Electric è specializzata nella produzione di componenti elettronici di potenza tra cui reattori, resistori di frenatura, trasformatori e soluzioni elettriche personalizzate.
Il processo di produzione di Dufew copre la lavorazione del nucleo magnetico, l'avvolgimento di precisione, l'impregnazione sotto vuoto, l'indurimento ad alta temperatura e il test delle prestazioni elettriche. Ogni fase è controllata per mantenere caratteristiche elettriche costanti e una qualità affidabile del prodotto.
Il controllo di qualità riguarda la resistenza di isolamento, la tensione di tenuta, l'induttanza, l'aumento della temperatura e l'aspetto. Questi test verificano le prestazioni elettriche del reattore, l'affidabilità dell'isolamento, le caratteristiche termiche e la qualità complessiva della produzione.
Per le diverse esigenze di progetto, Dufew fornisce produzione OEM e progettazione elettrica personalizzata, insieme a consulenza ingegneristica e supporto per la documentazione tecnica. Ciò consente di adattare il prodotto a parametri elettrici, condizioni di installazione e applicazioni di sistema specifici.
Una reattanza del collegamento CC è installata nel circuito del bus CC tra le sezioni raddrizzatore e inverter di un VFD o di un sistema di conversione di potenza. Aiuta ad attenuare le fluttuazioni della corrente CC, a ridurre i componenti di ondulazione e a migliorare la stabilità del bus CC.
La differenza principale è il circuito applicativo. Un reattore CA viene utilizzato nei circuiti CA per ridurre le armoniche, limitare l'impatto della corrente e migliorare la qualità dell'alimentazione. Questo prodotto è progettato per applicazioni bus CC per attenuare l'ondulazione di corrente e proteggere i componenti lato CC.
La corrente continua continua può creare polarizzazione magnetica nel nucleo. La struttura segmentata del traferro aiuta a prevenire la saturazione magnetica, a mantenere un'induttanza stabile e a garantire un funzionamento affidabile in condizioni di corrente continua.
SÌ. Dufew fornisce soluzioni personalizzate tra cui tensione nominale, capacità di corrente, valore di induttanza, materiale di avvolgimento, struttura di installazione e dimensioni meccaniche in base ai diversi requisiti di sistema.
