Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Nei sistemi di azionamento industriali, i reattori del collegamento CC sono comunemente installati nel circuito CC intermedio per ridurre la fluttuazione di corrente causata dal raddrizzamento e dalle variazioni di carico. Tuttavia, le tradizionali strutture dei reattori verticali possono creare problemi di installazione in armadi compatti dove lo spazio verticale è limitato.

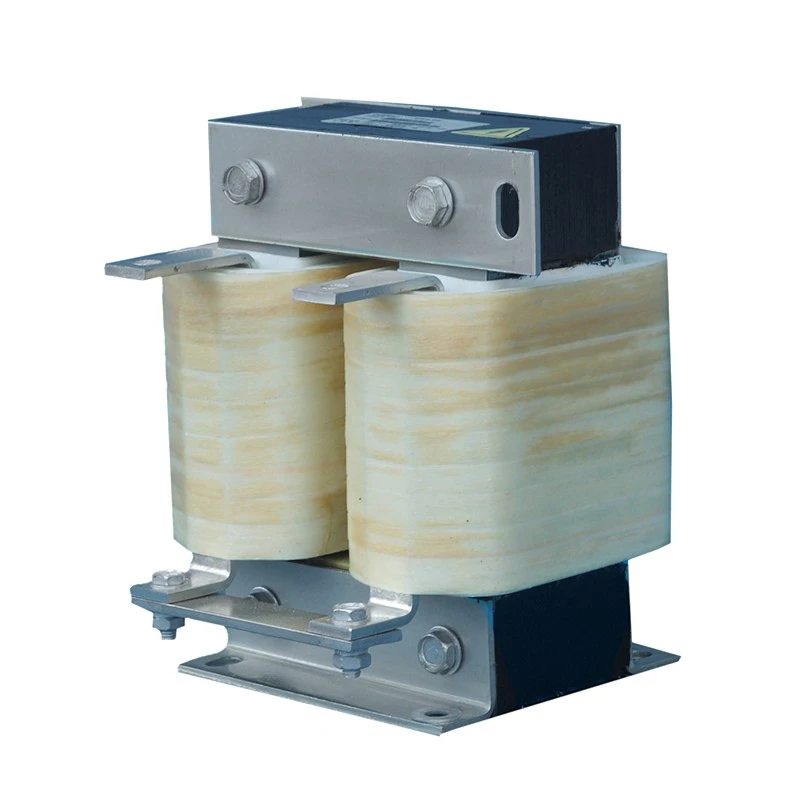

Il reattore di collegamento CC orizzontale elettrico Dufew adotta una struttura magnetica piatta con nucleo e gruppo di avvolgimento disposti orizzontalmente. Questo design riduce l'altezza complessiva mantenendo le prestazioni di induttanza e la capacità termica richieste.
Il reattore è prodotto con laminazioni di acciaio al silicio laminato a freddo a basse perdite, materiali isolanti di Classe F per alte temperature e tecnologia di impregnazione sotto vuoto. Per le applicazioni ad alta corrente, sono disponibili strutture di avvolgimento in lamina senza bobina per ottenere dimensioni compatte, migliore dissipazione del calore e funzionamento continuo stabile.
A differenza dei reattori verticali standard, la configurazione orizzontale si concentra sull'integrazione meccanica, sull'ottimizzazione del flusso d'aria e sulla flessibilità del layout dell'armadio, rendendola adatta alle moderne apparecchiature di azionamento compatte.
Molti armadi di controllo industriali hanno rigidi limiti di altezza a causa di disposizioni VFD multistrato, armadi elettrici integrati nella macchina, sistemi di alimentazione mobili o armadi di alimentazione CC stretti. La configurazione a basso profilo riduce l'altezza complessiva sfruttando al meglio la larghezza disponibile dell'armadio, consentendo una più semplice integrazione in apparecchiature con spazio di installazione limitato. Rispetto ai reattori verticali convenzionali, questa disposizione offre agli ingegneri una maggiore flessibilità nell'ottimizzazione della disposizione degli armadi senza aumentare l'altezza dell'armadio.
La gestione termica è fondamentale per i reattori CC che funzionano in corrente continua. Il design della ventilazione orizzontale espone gli avvolgimenti al flusso d'aria su più superfici, mentre la ventilazione laterale aiuta a ridurre l'accumulo di calore e l'area di dissipazione del calore più ampia favorisce una distribuzione della temperatura più uniforme. Le coperture di protezione IP20 sono progettate per mantenere un flusso d'aria efficace, supportando prestazioni stabili durante il funzionamento a pieno carico a lungo termine.
Applicazioni come gru, attrezzature mobili e macchinari industriali richiedono stabilità meccanica affidabile. La base di montaggio più ampia fornisce un supporto più forte, mentre il fissaggio multipunto aiuta a limitare lo spostamento durante il funzionamento. Una struttura stabile con traferro mantiene prestazioni di induttanza costanti e le connessioni terminali sicure aiutano a resistere alle vibrazioni in ambienti industriali esigenti.
La disposizione dei terminali laterali semplifica l'integrazione in armadi elettrici stretti riducendo l'ostruzione del cablaggio verticale e accorciando le distanze di instradamento del bus CC, ove appropriato. Consente inoltre una disposizione più pulita dei cavi positivo e negativo, aiutando gli ingegneri a ottenere un layout elettrico più compatto e organizzato.
Esempio: CDL-600-0600-EIDA
| Codice | Descrizione |
|---|---|
| CDL | Serie di reattori collegamento CC |
| 600 | Livello di tensione (600 = 690 V CC) |
| 0600 | Corrente nominale (0600 = 600 A, 2500 = 2500 A) |
| EI | Struttura del nucleo (EI = nucleo trifase, UI = nucleo monofase) |
| D | Struttura di installazione (D = installazione verticale, W = installazione orizzontale) |
| A | Materiale dell'avvolgimento (A = alluminio, C = rame) |
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza operativa | 50Hz / 60Hz / Fino a 500Hz |
| Corrente nominale | 5A - 3800A |
| Capacità di sovraccarico | 1,5 volte la corrente nominale per 60 secondi, intervallo 1 ora |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | T40/Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Livello di rumore | ≤65 dB (testato a 1 metro di distanza orizzontale dal reattore) |
| Durata di servizio | ≥15 anni |
| Standard | Standard Reactor IEC289:1987 / Standard Reactor GB10229-88 (equivalente a IEC289:1987) / Reactor JB9644-1999 per azionamenti elettrici a semiconduttore |
La disposizione orizzontale del nucleo e degli avvolgimenti riduce significativamente l'altezza complessiva di installazione rispetto ai tradizionali reattori CC verticali.
Questo disegno aiuta:
- Adatto per armadi VFD ultrasottili con spazio verticale limitato
- Supporta layout di armadi multistrato senza interferire con i componenti superiori
- Migliorare l'utilizzo dello spazio in quadri elettrici compatti
- Semplificare l'integrazione nei sistemi di controllo montati sulla macchina
La struttura piatta è particolarmente adatta per armadi stretti e allungati dove l'altezza rappresenta il principale limite di installazione.
La gestione termica è fondamentale per i reattori CC che funzionano con carico di corrente continua.
Il design orizzontale migliora la dissipazione del calore attraverso:
- Superfici di avvolgimento più ampie esposte al flusso d'aria
- Canali di ventilazione laterali che riducono l'accumulo di calore
- Distribuzione della temperatura più uniforme durante il funzionamento a lungo termine
- Design di protezione IP20 compatibile senza bloccare i percorsi del flusso d'aria
Rispetto alle strutture impilate verticalmente, il percorso del flusso d'aria orizzontale aiuta a ridurre i punti caldi locali e migliora la stabilità operativa.
Le apparecchiature industriali quali sistemi di alimentazione mobili, apparecchiature di sollevamento e macchinari pesanti possono essere soggette a vibrazioni meccaniche continue.
Il reattore adotta una struttura di montaggio orizzontale rinforzata caratterizzata da:
- Supporto base più ampio per una migliore stabilità meccanica
- Punti di fissaggio multipli per ridurre il rischio di spostamento
- Posizionamento stabile del traferro per mantenere un'induttanza costante
- Disposizione sicura dei terminali laterali per ridurre lo stress del cavo
Questo design migliora l'affidabilità nelle applicazioni che richiedono un funzionamento a lungo termine in condizioni di vibrazioni.
Una disposizione efficiente dei cavi è importante negli armadi elettrici ad alta densità.
La configurazione orizzontale prevede:
- Terminali positivo e negativo posizionati lateralmente per facilitare l'instradamento dei cavi
- Ridotto ingombro verticale all'interno dell'armadio
- Connessioni bus DC più corte e pulite
- Migliore separazione tra i percorsi di cablaggio CC positivo e negativo
Il layout di cablaggio ottimizzato aiuta gli ingegneri a ottenere un design dell'armadio più pulito, migliorando al tempo stesso l'efficienza dell'installazione e l'accessibilità per la manutenzione.
Il reattore per collegamento CC orizzontale è ideale per armadi elettrici ultrasottili utilizzati in macchine utensili, linee di produzione compatte e apparecchiature di automazione integrate dove lo spazio di installazione verticale è limitato ma è disponibile la profondità dell'armadio.
La struttura ad altezza ridotta consente agli ingegneri di installare il reattore senza aumentare le dimensioni dell'armadio, rendendolo adatto a progetti di apparecchiature sensibili allo spazio.
Nei gruppi di armadi VFD multistrato, ciascuna sezione di azionamento ha uno spazio verticale limitato a causa della disposizione dei componenti impilati.
La struttura orizzontale aiuta a evitare interferenze con gli strati superiori e inferiori delle apparecchiature mantenendo al tempo stesso prestazioni stabili della corrente del bus CC, rendendolo adatto per armadi di azionamento compatti con elevata densità di componenti.
I gruppi elettrogeni mobili, gli alimentatori montati su veicoli e i sistemi di azionamento portatili spesso richiedono armadi elettrici compatti con rigorosi limiti di altezza.
Il design a profilo piatto consente l'installazione orizzontale all'interno di alloggiamenti a spazio ridotto, pur mantenendo un funzionamento affidabile in condizioni di vibrazioni e di lavoro mobile.
Per le cabine elettriche o gli armadi di controllo disposti in lunghe configurazioni lineari, dove l'altezza dell'armadio è limitata ma è disponibile la profondità interna, il reattore orizzontale fornisce una pratica soluzione di installazione.
La sua struttura piatta consente un migliore utilizzo dello spazio sul pavimento dell'armadio e semplifica la disposizione dei componenti interni.
Le apparecchiature di galvanostegia ed elettrolisi utilizzano comunemente armadi di alimentazione CC stretti in cui lo spazio delle sbarre e l'altezza di installazione sono limitati.
La reattanza del collegamento CC orizzontale può essere installata in una configurazione piatta per stabilizzare l'uscita di corrente CC adattandosi al contempo ai layout compatti dell'armadio del raddrizzatore.
| Confronto | Reattanza del collegamento CC orizzontale | Reattanza del collegamento CC verticale |
|---|---|---|
| Struttura | Nucleo piatto e disposizione di avvolgimento orizzontale | Struttura centrale impilata verticale |
| Spazio di installazione | Progettato per armadi di altezza ridotta | Richiede maggiore spazio verticale |
| Integrazione del gabinetto | Adatto a layout compatti e personalizzati | Adatto per armadi convenzionali |
| Metodo di raffreddamento | Flusso d'aria orizzontale con area di dissipazione del calore più ampia | Design del flusso d'aria verticale |
| Disposizione dei cavi | I terminali laterali semplificano il routing compatto | I terminali verticali richiedono un'altezza aggiuntiva |
| Stabilità meccanica | La base più ampia migliora la resistenza alle vibrazioni | Struttura con ingombro ridotto |
Dufew Electric è specializzata in componenti elettronici di potenza personalizzati, inclusi reattori di collegamento CC, reattori CA, resistori di frenatura, trasformatori e relative soluzioni elettriche.
Grazie a team di ingegneri esperti e processi di produzione controllati, Dufew fornisce reattori affidabili per sistemi VFD, automazione industriale e applicazioni di conversione di potenza.
Le capacità di produzione includono:
- Lavorazione di anime di precisione e produzione di avvolgimenti
- Ottimizzazione della struttura del traferro DC
- Impregnazione sottovuoto e trattamento isolante
- Test delle prestazioni elettriche e dell'affidabilità
Ogni reattore viene verificato attraverso ispezioni chiave come resistenza di isolamento, tensione di tenuta, induttanza, aumento di temperatura e test di rumore.
Dufew Electric migliora continuamente il proprio sistema di gestione della qualità e gli standard di prodotto. L'azienda fornisce certificazione di gestione della qualità ISO, certificazione CE, rapporti sui test dei prodotti e documentazione tecnica per supportare i progetti dei clienti a livello globale.
Dufew offre produzione OEM, progetti personalizzati e supporto tecnico in base a requisiti applicativi specifici.
Dufew Electric applica soluzioni di imballaggio professionali per proteggere le prestazioni del reattore durante il trasporto internazionale.
Le misure di imballaggio includono:
- Protezione dall'umidità e dall'isolamento
- Fissaggio rinforzato per prevenire danni da impatto
- Casse in legno standard per l'esportazione per grandi reattori
- Etichette prodotto e documentazione tecnica per una facile installazione
Ogni unità viene ispezionata prima della spedizione e consegnata con le specifiche richieste, rapporti di prova e soluzioni di imballaggio personalizzate.
Dufew supporta ordini batch, progetti OEM e requisiti di consegna globali.
Questo design è consigliato quando l'armadio elettrico ha un'altezza limitata ma una larghezza o profondità sufficiente. La struttura piatta aiuta i progettisti a integrare l'unità in armadi compatti mantenendo prestazioni affidabili del bus CC.
No. Le prestazioni elettriche dipendono principalmente dal design dell'induttanza, dalla struttura magnetica, dalla corrente nominale e dalla tecnologia degli avvolgimenti. La configurazione orizzontale migliora principalmente la flessibilità di installazione, l'efficienza di raffreddamento e l'integrazione dell'armadio.
SÌ. Dufew fornisce soluzioni personalizzate tra cui corrente nominale, requisiti di tensione, valori di induttanza, dimensioni, metodo di montaggio e materiali di avvolgimento in base ai requisiti delle apparecchiature del cliente.
SÌ. La struttura di montaggio rinforzata e il design stabile del traferro migliorano l'affidabilità meccanica. Può essere applicato in apparecchiature industriali esposte a vibrazioni continue, come sistemi mobili, apparecchiature di sollevamento e macchinari pesanti.
