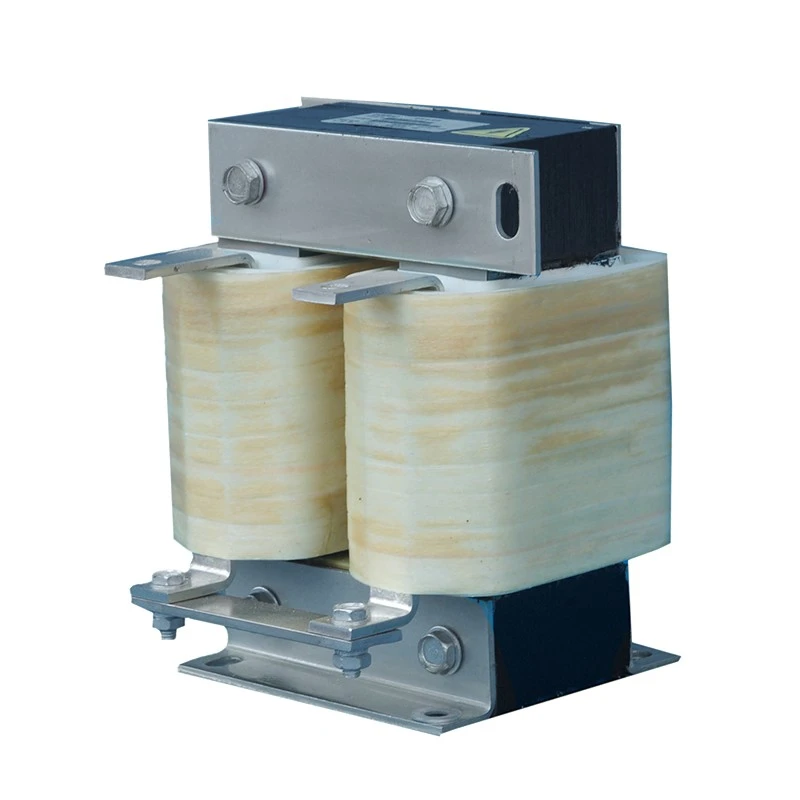

La reattanza del collegamento CC verticale è installata nel circuito intermedio del bus CC dei sistemi di azionamento a frequenza variabile per migliorare la stabilità della potenza CC durante il funzionamento continuo e le variazioni dinamiche del carico.
A differenza dei design orizzontali a basso profilo, questa configurazione si concentra sulla riduzione della larghezza del mobile attraverso un nucleo disposto verticalmente e una struttura di avvolgimento. L'ingombro ridotto consente l'installazione affiancata di più componenti dell'azionamento, rendendolo adatto a quadri elettrici standard con spazio orizzontale limitato.
I reattori Dufew sono realizzati con:
- Anima in acciaio al silicio laminato a freddo a basse perdite
- Strutture magnetiche segmentate con traferro d'aria resistenti alla polarizzazione CC
- Sistemi di isolamento per alte temperature in classe F
- Trattamento di impregnazione sotto vuoto
- Opzioni di avvolgimento in rame o alluminio
La struttura verticale ottimizzata fornisce prestazioni di induttanza affidabili, efficiente dissipazione del calore e integrazione flessibile nei sistemi di controllo industriale.
Molti armadi di controllo industriali richiedono l'installazione di componenti ad alta densità pur mantenendo una larghezza complessiva compatta. La configurazione verticale riduce lo spazio di installazione orizzontale, consente di disporre le unità di azionamento in modo più efficiente fianco a fianco e sfrutta meglio la profondità e l'altezza disponibili dell'armadio. Questa struttura è particolarmente adatta per armadi VFD dove la larghezza è il principale limite di spazio.
La struttura verticale segue la direzione naturale del flusso d'aria di molti armadi industriali, supportando un percorso di ventilazione dal basso verso l'alto per una rimozione del calore più efficiente durante il funzionamento continuo. Riducendo l'accumulo di calore locale e mantenendo la stabilità termica ai carichi nominali, il design aiuta a garantire prestazioni elettriche costanti durante il funzionamento a lungo termine.
Durante l'accelerazione, la decelerazione o il funzionamento a carico variabile, le fluttuazioni della corrente del bus CC possono aumentare lo stress sui componenti di potenza. Il reattore aiuta ad attenuare la variazione di corrente e a ridurre l'impatto della corrente di ripple, supportando un funzionamento più stabile del bus CC e contribuendo a proteggere i condensatori e i componenti dell'inverter.
La struttura verticale è ottimizzata per una pratica installazione in armadio, con un ingombro ridotto per il montaggio orizzontale, un posizionamento stabile del traferro e una disposizione compatta dei terminali. Un supporto meccanico affidabile consente al componente di integrarsi più facilmente nelle apparecchiature industriali riducendo i vincoli sulla disposizione complessiva dell'armadio.
La struttura magnetica posizionata verticalmente riduce la larghezza dell'armadio occupato mantenendo le prestazioni di induttanza richieste. Il suo profilo di installazione stretto consente un utilizzo efficiente dello spazio disponibile nell'armadio ed è particolarmente adatto a layout elettrici ad alta densità.
La corrente continua continua può creare polarizzazione magnetica e aumentare il rischio di saturazione. Dufew utilizza una struttura segmentata con traferro per mantenere un'induttanza stabile e migliorare la linearità magnetica, contribuendo a ridurre il rischio di saturazione e supportando un funzionamento DC continuo e affidabile.
Differenti valori di corrente richiedono diverse soluzioni di conduttori. Sono disponibili avvolgimenti in rame e alluminio, mentre per i modelli ad alta corrente è possibile utilizzare l'avvolgimento in lamina. La struttura dell'avvolgimento ottimizzata aiuta a controllare le perdite elettriche e a migliorare la dissipazione del calore per prestazioni stabili a lungo termine.
La disposizione dei terminali è progettata specificamente per l'integrazione verticale dell'armadio, consentendo un comodo collegamento con i sistemi di sbarre superiori riducendo allo stesso tempo lo spazio richiesto per il passaggio orizzontale dei cavi. Ciò si traduce in una disposizione del cablaggio più pulita e semplifica l'installazione in pannelli di controllo compatti.
Esempio: CDL-600-0600-EIDA
| Codice | Descrizione |
|---|---|
| CDL | Serie di reattori collegamento CC |
| 600 | Livello di tensione (600 = 690 V CC) |
| 0600 | Corrente nominale (0600 = 600 A, 2500 = 2500 A) |
| EI | Struttura del nucleo (EI = nucleo trifase, UI = nucleo monofase) |
| D/W | Struttura di installazione (P = verticale, L = orizzontale) |
| aria condizionata | Materiale dell'avvolgimento (A = alluminio, C = rame) |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Reattanza del collegamento CC verticale |
| Applicazione | Sistemi bus CC VFD |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Corrente nominale | 5A - 3800A |
| Frequenza operativa | 50Hz / 60Hz / Personalizzabile fino a 500Hz |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Capacità di sovraccarico | 1,5× corrente nominale per 60 secondi |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ (1000 VCC) |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Classe di temperatura | T40 |
| Grado ignifugo | UL94V-2 |
| Livello di rumore | ≤65dB |
| Durata di servizio | ≥15 anni |
| Standard | IEC289/GB10229/JB9644 |
| Applicazione | Requisito principale |
|---|---|
| Armadi di controllo VFD standard | Migliora la stabilità del bus CC |
| Sistemi di azionamento per ascensori | Supporta frequenti cicli di accelerazione |
| Gru e attrezzature di sollevamento | Mantenere una conversione di potenza affidabile |
| Sistemi di servoazionamento | Ridurre l'impatto dell'ondulazione |
| Apparecchiature per l'automazione industriale | Ottimizza l'utilizzo dello spazio nell'armadio |
| Macchine per lo stampaggio ad iniezione | Migliorare l'affidabilità del sistema di azionamento |
| Sistemi di test | Mantenere un'alimentazione CC stabile |
| Confronto | Reattanza del collegamento CC verticale | Reattanza del collegamento CC orizzontale |
|---|---|---|
| Struttura | Design alto e stretto | Design piatto a basso profilo |
| Vantaggio principale | Risparmia la larghezza del mobile | Risparmia l'altezza del mobile |
| Migliori condizioni di installazione | Larghezza limitata, altezza sufficiente | Altezza limitata, profondità sufficiente |
| Metodo di raffreddamento | Percorso del flusso d'aria verticale | Percorso del flusso d'aria orizzontale |
| Disposizione del terminale | Connessione superiore | Collegamento laterale |
| Applicazione tipica | Armadi industriali standard | Armadi compatti ad altezza ridotta |
È adatto per armadi elettrici in cui lo spazio orizzontale è limitato ma è disponibile spazio verticale. La struttura stretta aiuta gli ingegneri a ottenere layout interni compatti.
La configurazione verticale mira a ridurre la larghezza dell'armadio, mentre la configurazione orizzontale è sviluppata per applicazioni con altezza dell'armadio limitata.
Le prestazioni elettriche dipendono dal design magnetico, dal valore di induttanza e dalla corrente nominale. La struttura verticale migliora principalmente la flessibilità di installazione e l'integrazione nell'armadio.
SÌ. Dufew supporta soluzioni personalizzate tra cui parametri elettrici, dimensioni, strutture di montaggio e materiali conduttori in base ai requisiti del progetto.
Dufew Electric è specializzata in componenti elettronici di potenza personalizzati, inclusi reattori di collegamento CC, reattori CA, resistori di frenatura, trasformatori e relative soluzioni elettriche.
Grazie a capacità ingegneristiche professionali e processi di produzione controllati, Dufew fornisce soluzioni di reattori affidabili per l'automazione industriale, sistemi VFD e applicazioni di conversione di potenza.
Le capacità di produzione includono:
- Lavorazione del nucleo di precisione
- Produzione di avvolgimenti
- Regolazione del traferro
- Impregnazione sotto vuoto
- Test delle prestazioni elettriche
Ogni prodotto viene verificato attraverso test di resistenza all'isolamento, tensione di tenuta, induttanza, aumento della temperatura e rumore.
Dufew mantiene un miglioramento continuo nella gestione della qualità e negli standard di prodotto. L'azienda fornisce certificazione di gestione della qualità ISO, certificazione CE, rapporti sui test di prodotto e documenti tecnici per supportare i clienti industriali globali.
Dufew utilizza soluzioni di imballaggio orientate all'esportazione per garantire il trasporto sicuro dei reattori industriali.
L'imballaggio include:
- Protezione dall'umidità per i componenti isolanti
- Fissaggio rinforzato durante il trasporto
- Custodie in legno personalizzate per modelli di grandi dimensioni
- Identificazione del prodotto e documentazione tecnica
Ogni reattore viene ispezionato prima della spedizione e fornito con i documenti richiesti in base ai requisiti del progetto del cliente.
