Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

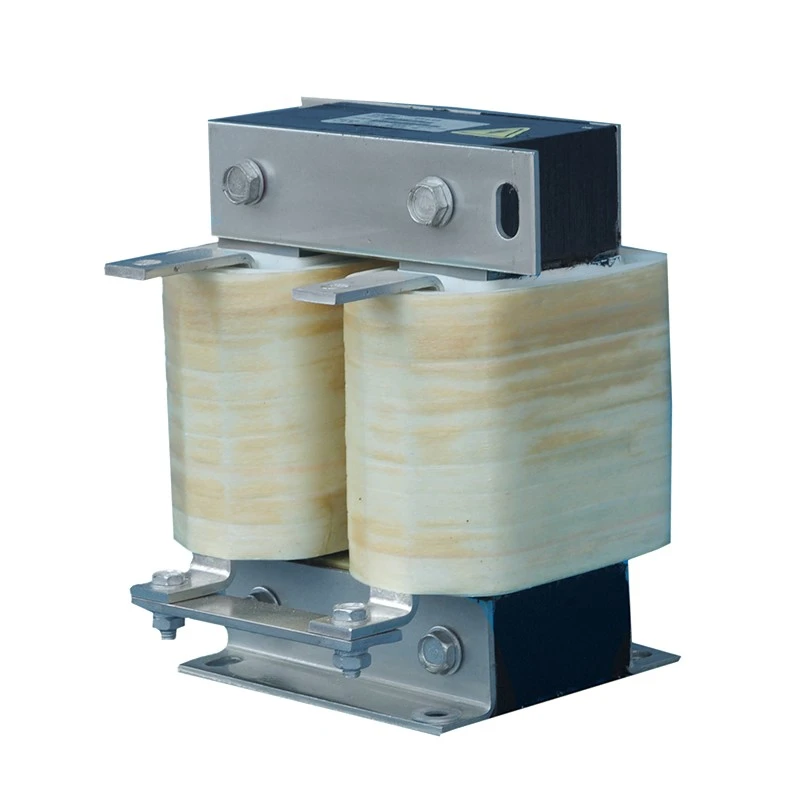

Il reattore del collegamento CC VFD è collegato in serie all'interno del circuito del bus CC intermedio tra il ponte raddrizzatore e lo stadio inverter di un sistema VFD.
Durante la conversione da CA a CC, il funzionamento del raddrizzatore e la variazione del carico possono introdurre ondulazioni di corrente e fluttuazioni elettriche nel bus CC. Il reattore utilizza caratteristiche di accumulo induttivo dell'energia per attenuare i cambiamenti di corrente, mantenere un flusso di corrente CC continuo e migliorare la stabilità dell'alimentazione dell'inverter.
A differenza dei reattori CA standard, i reattori del collegamento CC sono progettati per funzionare in condizioni di corrente CC continua. Dufew adotta una struttura magnetica segmentata con traferro d'aria resistente alla polarizzazione CC per mantenere un'induttanza stabile e ridurre il rischio di saturazione magnetica.
Il reattore è caratterizzato da:
- Anima in acciaio al silicio laminato a freddo a basse perdite per una ridotta perdita magnetica
- Struttura segmentata con traferro per un funzionamento DC stabile
- Sistema di isolamento di classe F per affidabilità alle alte temperature
- Processo di impregnazione sotto vuoto per resistenza meccanica e resistenza all'umidità
- Opzioni di avvolgimento in rame o alluminio per diversi requisiti di corrente
Queste caratteristiche di progettazione rendono i reattori Dufew DC Link adatti per i sistemi VFD che richiedono prestazioni stabili del bus DC, lunga durata e funzionamento affidabile.
Lo stadio raddrizzatore genera naturalmente componenti di ondulazione nella corrente continua. Una reattanza del collegamento CC uniforma la forma d'onda della corrente, riduce l'ondulazione della corrente e aiuta a mantenere una conduzione continua della corrente, fornendo un ingresso più stabile all'inverter. Ciò riduce le fluttuazioni nell'alimentazione CC e supporta il funzionamento coerente del motore.
Una corrente di ripple eccessiva può aumentare il riscaldamento del condensatore e accelerare l'invecchiamento dei componenti. Riducendo lo stress di carica e il carico termico sui componenti del bus CC, il reattore può contribuire a prolungare la durata di servizio dei condensatori, migliorare l'affidabilità complessiva dei componenti e ridurre i requisiti di manutenzione.
Le apparecchiature industriali spesso funzionano con frequenti accelerazioni, frenate e cambiamenti di carico. Il reattore aiuta a mantenere un funzionamento stabile dell'inverter e a ridurre l'impatto elettrico di una rapida variazione del carico, supportando al tempo stesso il funzionamento affidabile dei dispositivi a semiconduttore di potenza.
Migliorando le caratteristiche del bus CC e riducendo la distorsione di corrente, il reattore aiuta a ottimizzare l'utilizzo della potenza e a limitare l'influenza delle armoniche. Ciò lo rende adatto per sistemi di azionamento industriali ad alta potenza in cui sono richieste prestazioni elettriche stabili.
La corrente continua continua può produrre polarizzazione magnetica e aumentare il rischio di saturazione del nucleo nei progetti di reattori convenzionali. La tecnologia del traferro segmentato di Dufew fornisce un'induttanza più stabile e una migliore linearità magnetica, contribuendo a ridurre il rischio di saturazione e a mantenere un funzionamento affidabile in condizioni DC continue.
La struttura dell'avvolgimento è progettata per il funzionamento in corrente continua ad alta corrente e può utilizzare conduttori in rame o alluminio a seconda dei requisiti applicativi. La bassa perdita di resistenza e l'aumento controllato della temperatura contribuiscono a prestazioni stabili a lungo termine. Per i modelli ad alta corrente, è possibile utilizzare anche strutture di avvolgimento a lamina per migliorare la dissipazione del calore mantenendo un design di installazione compatto.
Il processo di impregnazione sotto vuoto rafforza il sistema di isolamento e migliora la stabilità meccanica, la resistenza all'umidità e la resistenza alle vibrazioni. Questo trattamento aiuta a mantenere prestazioni elettriche e meccaniche affidabili durante il funzionamento industriale a lungo termine.
Le soluzioni Dufew DC Link Reactor sono ampiamente utilizzate nei sistemi di conversione di potenza industriale e di azionamento dei motori.
| Applicazione | Requisito principale |
|---|---|
| Sistemi di azionamento a frequenza variabile | Riduce l'ondulazione CC e migliora l'affidabilità dell'azionamento |
| Sistemi di servoazionamento | Migliora la stabilità del bus CC durante il funzionamento dinamico |
| Ascensori | Supporta frequenti cicli di accelerazione e frenata |
| Gru portuali e mezzi di sollevamento | Migliora l'affidabilità in condizioni di carico pesante |
| Laminatoi | Ridurre lo stress elettrico durante il funzionamento continuo |
| Macchine per stampaggio ad iniezione | Migliorare la stabilità dell'azionamento del motore |
| Macchine per trafilatura | Mantenere una trasmissione di potenza fluida |
| Macchine tessili | Supporta un funzionamento stabile a lungo termine |
| Sistemi di prova | Migliora la consistenza elettrica |
Si consiglia un reattore del collegamento CC quando il sistema VFD presenta:
| Condizione del sistema | Scopo consigliato |
|---|---|
| Frequenti fluttuazioni della corrente continua | Ridurre la corrente di ondulazione |
| VFD con sorgente di tensione con filtraggio dei condensatori | Proteggere i condensatori del bus CC |
| Alimentazione tramite trasformatore di grande capacità | Migliorare la stabilità della potenza |
| Squilibrio di tensione trifase | Ridurre lo stress elettrico |
| Accelerazioni e decelerazioni frequenti | Migliorare l'affidabilità dell'inverter |
| Requisiti di qualità energetica elevata | Ridurre l'impatto armonico |
Esempio: CDL-600-0600-EIDA
| Codice | Descrizione |
|---|---|
| CDL | Serie di reattori collegamento CC |
| 600 | Livello di tensione (600 = 690 V CC) |
| 0600 | Corrente nominale (0600 = 600 A, 2500 = 2500 A) |
| EI | Struttura del nucleo (EI = nucleo trifase, UI = nucleo monofase) |
| D | Struttura di installazione (D = installazione verticale, W = installazione orizzontale) |
| A | Materiale dell'avvolgimento (A = alluminio, C = rame) |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Reattanza collegamento CC VFD |
| Posizione di installazione | Circuito bus DC tra raddrizzatore e inverter |
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza operativa | 50Hz / 60Hz / Personalizzabile fino a 500Hz |
| Corrente nominale | 5A - 3800A |
| Caduta di tensione | 0,5% / 1% / 2% / 4% |
| Capacità di sovraccarico | 1,5 volte la corrente nominale per 60 secondi, intervallo 1 ora |
| Rigidità dielettrica | 3000 V CA / 50 Hz / 5 mA / 1 min |
| Resistenza di isolamento | ≥100 MΩ a 1000 VCC |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | Classe F (155℃) |
| Grado ignifugo | UL94V-2 |
| Livello di rumore | ≤65dB (testato a 1 metro di distanza orizzontale) |
| Durata di servizio | ≥15 anni |
| Standard applicabili | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric è specializzata in componenti elettronici di potenza personalizzati, inclusi reattori di collegamento CC, reattori CA, resistori di frenatura, trasformatori e relative soluzioni elettriche.
Con capacità ingegneristiche professionali e processi di produzione controllati, Dufew fornisce soluzioni di reattori affidabili per sistemi VFD, automazione industriale e applicazioni di conversione di potenza.
La produzione Dufew comprende:
- Lavorazione di precisione dell'anima in acciaio al silicio
- Produzione di strutture magnetiche segmentate con traferro
- Produzione avvolgimenti in rame e alluminio
- Trattamento di impregnazione sotto vuoto
- Processo di polimerizzazione ad alta temperatura
- Test delle prestazioni elettriche
Ogni reattore è sottoposto a rigorose procedure di ispezione, tra cui:
| Elemento di ispezione | Scopo |
|---|---|
| Test di resistenza all'isolamento | Verificare l'affidabilità dell'isolamento |
| Prove di tenuta dielettrica | Confermare le prestazioni di sicurezza elettrica |
| Test di induttanza | Garantire le caratteristiche richieste del reattore |
| Test di aumento della temperatura | Verificare le prestazioni termiche |
| Test sul rumore | Controllare il livello di rumore operativo |
| Ispezione dell'aspetto | Confermare la qualità della produzione |
Dufew fornisce soluzioni personalizzate basate su tensione nominale, intervallo di corrente, induttanza, caduta di tensione, struttura di installazione, spazio nell'armadio e requisiti del materiale di avvolgimento. Il design può essere adattato a diverse condizioni elettriche e meccaniche per garantire la corretta integrazione con il sistema di azionamento del cliente.
I servizi coprono la produzione OEM, la progettazione personalizzata di reattori, la documentazione tecnica e il supporto tecnico dell'applicazione, aiutando i clienti a soddisfare i requisiti specifici del progetto dalla selezione del prodotto all'integrazione del sistema.
I prodotti Dufew sono fabbricati secondo standard industriali e requisiti di qualità riconosciuti.
Gli standard applicabili includono:
| Standard | Descrizione |
|---|---|
| ISO9001 | Sistema di gestione della qualità |
| IEC289:1987 | Norma del reattore |
| GB10229-88 | Standard del reattore (equivalente a IEC289:1987) |
| JB9644-1999 | Reattore per azionamenti elettrici a semiconduttore |
| CE | Requisito di conformità del prodotto |
Dufew fornisce soluzioni di imballaggio standard per l'esportazione per garantire un trasporto sicuro e prestazioni affidabili del prodotto.
- Protezione resistente all'umidità
- Struttura di fissaggio antiurto
- Casse in legno rinforzate per l'esportazione di grandi reattori
- Etichette di prodotto e documenti tecnici
- Registri delle ispezioni pre-imbarco
Ogni unità viene ispezionata prima della consegna per garantire che i parametri elettrici e i requisiti meccanici soddisfino le specifiche del cliente.
Dufew supporta:
- Produzione in lotti
- Progetti OEM
- Spedizione internazionale
- Requisiti di imballaggio personalizzati
| Dimensione di confronto | Reattanza collegamento CC VFD | Reattore CA trifase standard |
|---|---|---|
| Posizione di installazione | Installato nella sezione del bus DC tra raddrizzatore e inverter | Installato sul lato ingresso CA o sul lato uscita CA dei sistemi VFD |
| Design del nucleo magnetico | Nucleo con traferro segmentato progettato per corrente CC con componenti di ondulazione CA | Nucleo magnetico convenzionale progettato per flusso magnetico AC simmetrico |
| Funzione principale | Ondulazione uniforme della corrente CC, miglioramento della stabilità del bus CC, riduzione dello stress sui componenti CC | Riduce le armoniche CA, limita la corrente di picco e migliora la qualità della forma d'onda CA |
| Condizioni operative | Funziona in condizioni di polarizzazione CC e richiede un design resistente alla saturazione | Funziona in condizioni magnetiche CA alternate |
| Valore applicativo tipico | Protegge i condensatori CC e migliora la stabilità operativa dell'inverter | Migliora la qualità dell'alimentazione lato CA e la protezione lato motore |
Nel circuito del bus CC è installata una reattanza del collegamento CC per attenuare le fluttuazioni di corrente e ridurre le sollecitazioni di ondulazione sui componenti CC. Sul lato CA è installata una reattanza CA per controllare le armoniche in ingresso o lo stress elettrico in uscita. Le loro posizioni di installazione e i requisiti di progettazione sono diversi.
È consigliato per sistemi VFD con potenze nominali elevate, ondulazione significativa della corrente CC, frequenti cambi di carico o applicazioni che richiedono una migliore stabilità del bus CC.
Limitando la corrente di ripple e riducendo la fluttuazione della corrente di carica, il reattore riduce lo stress termico ed elettrico sui condensatori CC, contribuendo a migliorarne l'affidabilità e la durata.
SÌ. Dufew supporta la personalizzazione di tensione nominale, capacità di corrente, valore di induttanza, caduta di tensione, materiale di avvolgimento, dimensioni e configurazione di installazione in base ai requisiti del progetto.
Dufew Electric fornisce soluzioni personalizzate di reattori di collegamento CC per sistemi VFD industriali, apparecchiature di conversione di potenza e applicazioni di automazione.
Grazie a capacità ingegneristiche professionali, processi di produzione avanzati e un rigoroso controllo di qualità, Dufew aiuta i clienti a migliorare la stabilità del bus CC, ridurre lo stress elettrico e ottenere un funzionamento affidabile a lungo termine.
Contatta Dufew Electric per la progettazione personalizzata del reattore, la cooperazione OEM e il supporto al progetto.
