Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

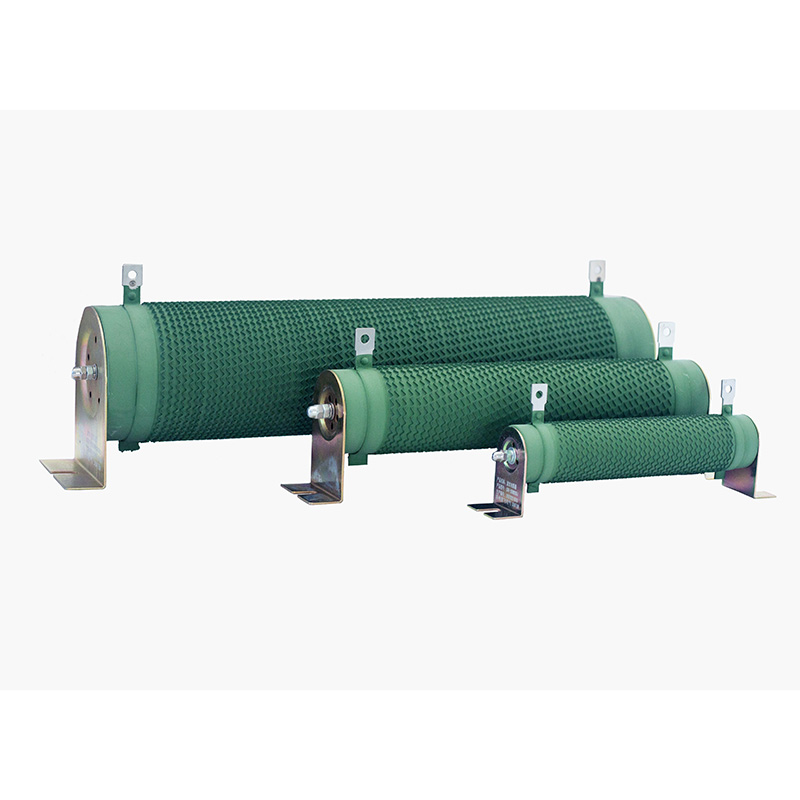

I resistori corrugati della serie DUFEW CRR sono progettati per applicazioni industriali esigenti, tra cui sistemi di frenatura VFD, test di carico dell'elettronica di potenza, frenatura dinamica e protezione dei circuiti. Grazie all'elevata capacità di potenza, all'eccellente dissipazione del calore e alla lunga durata, offrono prestazioni stabili e affidabili in ambienti operativi difficili.
L'elemento resistivo è prodotto da un nastro di lega di nichel-cromo (Ni-Cr) o costantana di alta qualità, avvolto con precisione in un profilo ondulato mediante apparecchiature automatizzate e montato sui bordi su un nucleo ceramico cavo ad alta frequenza. È fissato saldamente con morsetti in acciaio inossidabile per migliorare la resistenza alle vibrazioni e la stabilità meccanica, mentre i terminali in acciaio inossidabile per impieghi gravosi forniscono un'eccellente resistenza alla corrosione e collegamenti elettrici affidabili.
Per una maggiore durata, la superficie del resistore è rivestita con un rivestimento isolante ignifugo ecologico UL94V-2 che è privo di fumo, non tossico, resistente all'ossidazione e altamente resistente all'umidità e all'invecchiamento. Realizzati in conformità agli standard GB-5792, i prodotti supportano sia l'installazione orizzontale che verticale, consentendo un'integrazione flessibile in armadi di controllo elettrici o gruppi di resistori autonomi.
| Codice modello | Senso | Descrizione |
| CRR | Serie | Resistore ondulato |
| 2500W | Potenza nominale | 2500W |
| 54.4R | Resistenza nominale | 54,4Ω |
| J | Tolleranza alla resistenza | J = ±5% (Opzionale: K = ±10%, H = ±3%) |
| Parametro | Specifica |
| Gamma di potenza | 50W-10KW |
| Tensione operativa | ≤1200V |
| Gamma di resistenza | 0,01Ω–1KΩ |
| Tolleranza alla resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP00 |
| Coefficiente di temperatura (TCR) | ≤300ppm/°C |
| Classificazione ignifuga | UL94V-2 |
| Norma di conformità | GB/T5792 |
1: Nucleo isolante: utilizza un tubo ceramico cavo ad alta frequenza che offre eccellente resistenza alle alte temperature, rigidità strutturale e resistenza agli urti, garantendo la stabilità dell'elemento resistore in condizioni operative ad alta temperatura.
2: Elemento di resistenza: utilizza un nastro in lega di nichel-cromo o costantana di alta qualità, caratterizzato da un basso coefficiente di temperatura e un'elevata capacità di sovraccarico. Il design ondulato con bordo avvolto massimizza la superficie di dissipazione del calore riducendo al minimo l'induttanza.
3: Montaggio e terminali: i morsetti in acciaio inossidabile fissano il nastro di resistenza per evitare spostamenti o allentamenti; i terminali sono realizzati in acciaio inossidabile con struttura ispessita e trattamento superficiale, garantendo resistenza alla corrosione, prevenzione della ruggine e facilità di connessione.
4: Rivestimento superficiale: presenta un rivestimento isolante verde ecologico con forte adesione e classificazione ignifuga UL94V-2. È resistente alla corrosione, privo di fumo, non tossico e inodore, protegge efficacemente il nastro di resistenza dall'ossidazione e prolunga la durata.
5: Struttura complessiva: la potenza nominale varia da 50 W a 10 KW, con valori di resistenza da 0,01 Ω a 1 KΩ e tensioni di funzionamento fino a 1200 V; la struttura del nastro ondulato avvolto lungo il bordo unisce bassa induttanza ad alta precisione.
●Struttura ondulata con bordi avvolti che offre un'ampia area di dissipazione del calore ed eccellente stabilità termica
●Nucleo ceramico cavo ad alta frequenza; resistente alle alte temperature, robusto e resistente agli urti
●filo di resistenza in lega di alta qualità; basso coefficiente di temperatura (≤300 ppm/°C) e alta precisione
●forte capacità di sovraccarico a breve termine; resiste a una potenza nominale 10x per 5 secondi senza danni visibili
●Terminali in acciaio inossidabile; connessioni resistenti alla corrosione, alla ruggine e affidabili
●Rivestimento ecologico; ignifugo e resistente alla corrosione; senza fumo, non tossico e inodore
●Convalida rigorosa delle prestazioni; pienamente conforme agli standard di resistenza alla tensione, al calore umido e allo shock termico
●Conforme agli standard GB-5792; qualità affidabile
Resistenze di frenatura per azionamenti a frequenza variabile (VFD); resistenze di protezione per servoazionamenti; carichi resistivi per test sull'elettronica di potenza; resistori di campionamento per circuiti di alimentazione; resistori limitatori di corrente per azionamenti di motori; resistenze di avviamento; resistori di protezione del circuito. Ampiamente utilizzato in apparecchiature di vari settori quali ascensori, macchinari portuali, laminatoi, gru, argani, macchine per lo stampaggio a iniezione, macchine per trafilatura, centrifughe, macchinari tessili, apparecchiature per la stampa e la tintura, impilatori-recuperatori, macchinari per la fabbricazione della carta, attrezzature sceniche e sistemi di prova.
| Caratteristiche Elettriche | Condizioni di prova | Prestazione |
| Tensione di tenuta dielettrica | 2500 V CA / 50 Hz / 60 s | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | Resistenza di isolamento ≥100MΩ |
| Sovraccarico di breve durata | Potenza nominale 10× per 5 secondi | Nessun danno visibile |
| Durata del carico a lungo termine | Test ciclico di accensione (10 s energizzato, 90 s spento) | >9.000 ore |
| Calore umido in regime stazionario | 40°C ±2°C, 90%–95% UR, 100 ore | ΔR ≤ ±(1%R + 0,05Ω) |
| Rapido cambiamento di temperatura | -55°C, 55°C, 155°C, 15 minuti ad ogni temperatura, 5 cicli | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistenza al calore | 350°C / 2 ore | Nessuno scolorimento o danno evidente |
| Coefficiente di temperatura (TCR) | Resistance under rated load compared with static resistance | ≤300ppm/°C |
| Resistenza alla fiamma | 10× potenza nominale per 5 min | Rovente senza fiamma libera |
| Caratteristiche meccaniche | Condizioni di prova | Prestazione |
| Forza terminale | 45N/anni '30 | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5–200 Hz, 1 g, 98 m/s² | Nessun danno visibile alla struttura esterna |
| Resistenza al calore di saldatura | Terminali in piombo immersi nella saldatura a 350±5℃ per 3 secondi | ΔR ≤ ±(1%R + 0,05Ω); nessun danno esterno visibile, i segni rimangono chiari |
| Saldabilità | Terminali immersi nella saldatura a 235±5℃ per 5 s | Copertura della saldatura sulla superficie del terminale ≥95% |
| Criteri di confronto | Resistore ondulato | Resistore convenzionale a film di carbonio/film metallico |
| Gestione della potenza | Progettato per applicazioni ad alta potenza, 50 W–10 kW; resiste a una potenza nominale pari a 10 volte per sovraccarichi di breve durata | Tipicamente 0,1–20 W; facilmente danneggiabile in condizioni di sovraccarico |
| Resistenza alla temperatura e durata | Resiste a temperature fino a 350°C; la durata di servizio ciclica supera le 9.000 ore | Resistenza al calore inferiore; la pellicola resistiva tende a invecchiare e a sbucciarsi se esposta a temperature elevate prolungate |
| Capacità attuale | Adatto per applicazioni ad alta corrente, frenatura motore, scarica rigenerativa e scarico del carico | Progettato principalmente per circuiti di segnale PCB a bassa corrente |
| Caratteristiche di induttanza | I modelli standard hanno un'induttanza maggiore; sono disponibili versioni ondulate non induttive | Design senza bobina con induttanza molto bassa, adatto per circuiti a bassa potenza ad alta frequenza |
| Durabilità ambientale | Il nucleo in ceramica con terminali in acciaio inossidabile offre un'eccellente resistenza alle vibrazioni e agli urti | La struttura a film sottile ha un'adesione più debole ed è più suscettibile ai guasti indotti dalle vibrazioni |
| Efficienza dei costi | Altamente conveniente per applicazioni ad alta potenza; costo più elevato per i rating a bassa potenza | Basso costo per applicazioni a basso consumo; costoso e meno pratico per requisiti di alta potenza |
Q1: Come seleziono un resistore con la potenza nominale appropriata?
R: Selezionare un resistore con una potenza nominale compresa tra 1,5 e 2 volte il consumo energetico effettivo nel circuito. Inoltre, considerare il declassamento della potenza dovuto alla temperatura ambiente; per ambienti ad alta temperatura è richiesta una potenza nominale maggiore.
Q2: È normale che la temperatura superficiale del resistore sia molto elevata?
R: I resistori corrugati DUFEW convertono l'energia elettrica in calore durante il funzionamento, quindi una temperatura superficiale elevata è normale. Assicurarsi che il luogo di installazione sia ben ventilato e privo di materiali infiammabili. Se la temperatura è eccessivamente alta, verificare la presenza di un sovraccarico o di una selezione di potenza nominale sottodimensionata.
Q3: Qual è il metodo di installazione consigliato per i resistori?
R: Il prodotto supporta l'installazione orizzontale o verticale; è preferibile il montaggio orizzontale per facilitare il raffreddamento per convezione naturale. Garantire uno spazio sufficiente attorno al corpo del resistore (generalmente almeno il diametro del resistore) ed evitare di montarlo a filo con le pareti dell'armadio o altri componenti che generano calore. Se più resistori sono installati uno accanto all'altro, la distanza tra loro deve essere di almeno 50 mm.
D4: Quali sono i gradi di tolleranza di resistenza per la serie CRR e come faccio a scegliere?
R: La serie DUFEW CRR offre tre gradi di tolleranza: Classe K (±10%), Classe J (±5%) e Classe H (±3%). La classe J (±5%) è generalmente sufficiente per applicazioni di frenatura e carico industriali; per circuiti di misurazione o campionamento di precisione, si consiglia la Classe H (±3%) per una maggiore precisione.
