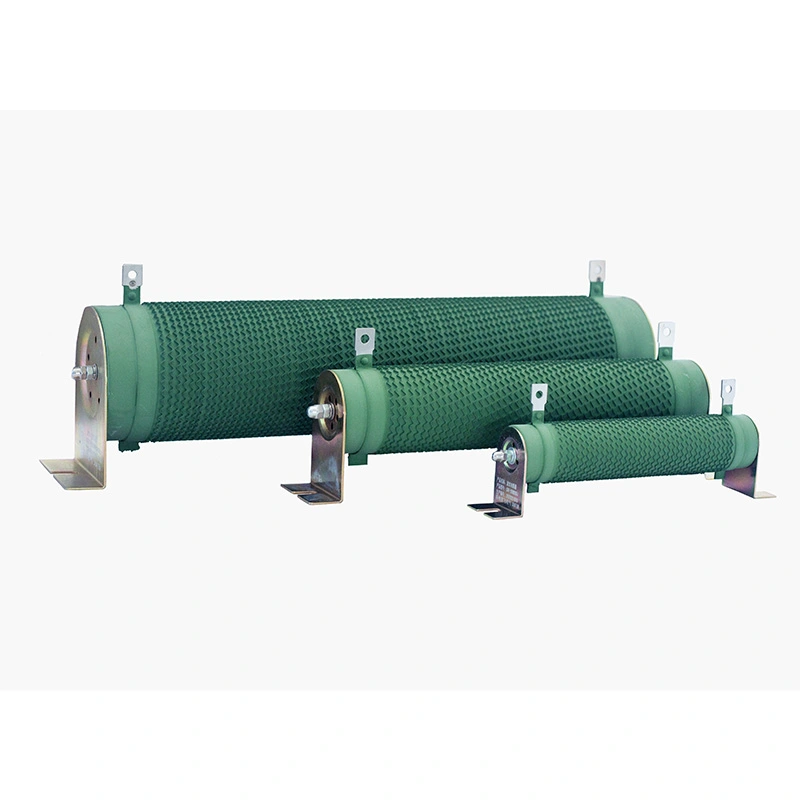

Il resistore ondulato non induttivo serie DUFEW CRR è un resistore passivo di dissipazione di energia ad alta potenza appositamente ottimizzato per circuiti a impulsi a media e alta frequenza. Caratterizzato da un'esclusiva struttura di avvolgimento non induttivo a nastro piatto ondulato verticale, il prodotto offre potenze nominali da 50 W a 10 kW, valori di resistenza da 0,01 Ω a 1 kΩ, tre opzioni di tolleranza di resistenza e una tensione operativa massima di 1200 V.
Progettato con un'eccellente capacità di sovraccarico degli impulsi e prestazioni termiche stabili, è ampiamente utilizzato per la dissipazione di energia, il rilevamento di corrente, la frenatura, la soppressione dei picchi e i test di carico in sistemi di energia rinnovabile, automazione industriale e apparecchiature di test di laboratorio in tutto il mondo.
| Codice modello | Senso | Descrizione |
| CRR | Serie | Resistore ondulato non induttivo |
| 2500W | Potenza nominale | 2500W |
| 54.4R | Resistenza nominale | 54,4Ω |
| J | Tolleranza alla resistenza | J = ±5% (Opzionale: K = ±10%, H = ±3%) |
| Parametro | Specifica |
| Gamma di potenza | 50W–10kW |
| Tensione operativa | ≤1200V |
| Gamma di resistenza | 0,01Ω–1kΩ |
| Tolleranza alla resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP00 |
| Coefficiente di temperatura (TCR) | ≤300ppm/°C |
| Classificazione ignifuga | UL94V-2 |
| Norma di conformità | GB/T5792 |
Realizzato in ceramica isolante monopezzo ad alto contenuto di allumina, il nucleo cavo presenta un canale d'aria di convezione interno per un'efficiente dissipazione del calore. Fornisce un'eccellente resistenza alle vibrazioni e mantiene prestazioni di isolamento stabili a temperature fino a 350°C. La struttura ceramica resiste a cicli ripetuti ad alta e bassa temperatura senza rompersi.
Il nastro piatto in lega è stampato con precisione in un profilo ondulato continuo, fornendo un coefficiente di resistenza alla temperatura (TCR) eccezionalmente basso. Sono disponibili due materiali in lega per adattarsi a diverse applicazioni: nichel-cromo (Ni-Cr) per frenatura continua ad alta potenza e dissipazione di energia, e costantana per circuiti di rilevamento di precisione a bassa corrente.
I morsetti terminali, i terminali e le staffe di montaggio sono realizzati in acciaio inossidabile ispessito con finitura anticorrosione passivata. Il gruppo supera un test di trazione del terminale da 45 N senza allentarsi, offre un'eccellente resistenza al calore di saldatura e riduce al minimo il riscaldamento dei contatti causato dall'ossidazione.
Utilizzando una tecnica di avvolgimento non induttivo inverso a doppio filo, l'induttanza in serie equivalente (ESL) può essere generalmente controllata al di sotto di 10 nH, rendendo il resistore adatto per circuiti di commutazione ad alta frequenza operanti a frequenze fino a 100 kHz.
●Induttanza estremamente bassa – La struttura ondulata combinata con l'avvolgimento non induttivo inverso elimina efficacemente l'autoinduttanza, sopprime le oscillazioni ad alta frequenza e i picchi di tensione e protegge i dispositivi a semiconduttore di potenza.
●Eccellente dissipazione del calore – Il design ondulato verticale aumenta la superficie di raffreddamento, mentre il nucleo in ceramica fornisce un'efficiente conduzione termica, consentendo una maggiore densità di potenza e un minore aumento della temperatura.
●Eccezionale capacità di sovraccarico – Resiste a una potenza nominale 10× per 5 secondi senza danni visibili, rendendolo ideale per applicazioni di frenatura e assorbimento di sovratensioni.
●Lunga durata – La durata del carico ciclico supera le 9.000 ore (scarica di 10 secondi/intervallo di 90 secondi), con rivestimento resistente all'invecchiamento e un nucleo ceramico privo di deformazioni.
●Rispettoso dell'ambiente – Il rivestimento ecologico inorganico non produce fumo, né gas tossici ed è conforme ai requisiti di sicurezza RoHS e UL.
●Personalizzazione flessibile – Il valore di resistenza, la potenza nominale, le dimensioni, l'orientamento dei terminali e le staffe di montaggio possono essere personalizzati in base a disegni o specifiche.
Convertitori per l'accumulo di energia, inverter fotovoltaici, sistemi di controllo del passo delle turbine eoliche, carichi di prova per l'invecchiamento delle batterie, resistori di precarica e scarica per ricarica rapida CC.
Azionamenti a frequenza variabile a media e alta frequenza, frenatura rigenerativa con servoazionamenti, gru portuali, ascensori, laminatoi, macchine trafilatrici e attrezzature tessili, sistemi di dissipazione dell'energia.
Banchi di carico di potenza ad alta frequenza, banchi di prova per segnali a impulsi, sistemi di invecchiamento dell'alimentazione, rilevamento di corrente di precisione, resistori snubber e smorzatori.
Macchine per elettroerosione a filo CNC, apparecchiature per saldatura ad arco, sistemi di sollevamento e illuminazione scenici, centrifughe, macchine per la carta e impilatori-recuperatori.
Limitazione di corrente ad alta frequenza, resistori di avviamento del motore, assorbimento dell'energia di sovratensione dell'armadio di media tensione.
DUFEW è specializzata nella ricerca e sviluppo e nella produzione di componenti elettronici di potenza, fornendo prodotti affidabili e soluzioni integrate per utenti industriali, distributori e clienti OEM.
Offriamo una gamma completa di prodotti elettronici di potenza, tra cui resistori, unità di frenatura, reattori, trasformatori, filtri e sistemi di banchi di carico, fornendo un approvvigionamento unico per diverse esigenze applicative.
Processi di produzione rigorosi, linee di produzione moderne e un rigoroso controllo di qualità garantiscono prestazioni costanti del prodotto, lunga durata e funzionamento affidabile.
Sono disponibili valori di resistenza, potenze nominali, dimensioni, configurazioni dei terminali e opzioni di montaggio personalizzati per soddisfare i vostri requisiti tecnici specifici.
Una gestione efficiente della produzione e un supporto tecnico reattivo aiutano a ridurre i tempi di consegna e forniscono un'assistenza affidabile dalla selezione del prodotto al servizio post-vendita.
| Caratteristica | Condizioni di prova | Prestazione |
| Tensione di tenuta dielettrica | 2500 V CA / 50 Hz / 60 s | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | Potenza nominale 10× per 5 secondi | Nessun danno visibile |
| Durata del carico a lungo termine | Funzionamento ciclico (10s acceso/90s spento) | 9.000 ore |
| Calore umido in regime stazionario | 40°C ±2°C, 90–95% umidità relativa, 100 ore | ΔR ≤ ±(1%R + 0,05Ω) |
| Rapido cambiamento di temperatura | -55°C / 55°C / 155°C, 15 min ciascuno, 5 cicli | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistenza al calore | 350°C / 2 ore | Nessuno scolorimento o danno evidente |
| Coefficiente di temperatura | Resistenza al carico nominale rispetto alla resistenza statica | <300ppm/°C |
| Resistenza alla fiamma | 10× potenza nominale per 5 min | Rovente senza fiamma libera |
| Caratteristica | Condizioni di prova | Prestazione |
| Forza terminale | 45N/anni '30 | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5–200 Hz, 1 g, 98 m/s² | Nessun danno strutturale visibile |
| Resistenza al calore di saldatura | Terminali immersi nella saldatura a 350±5°C per 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Saldabilità | Terminali immersi nella saldatura a 235±5°C per 5s | Copertura della saldatura ≥95% |
| Elemento di confronto | Resistore ondulato non induttivo | Resistori convenzionali (film di carbonio/film metallico/filo avvolto standard) |
| Scopo della progettazione | Ottimizzato per impulsi ad alta frequenza, frenatura VFD e dissipazione di energia rigenerativa | Progettato per applicazioni generali a basso segnale e a potenza costante |
| Soppressione dell'induttanza parassita | L'avvolgimento ondulato interfogliato inverso riduce l'induttanza a meno di un decimo dei tipi di filo avvolto convenzionali | Nessuna soppressione attiva dell'induttanza; i modelli standard a filo avvolto hanno un'elevata induttanza parassita |
| Risposta al polso | Risposta rapida all'impulso con scodamento di tensione minimo | Notevole accumulo induttivo di energia e scodamento di tensione |
| Soppressione delle armoniche e dei picchi | Riduce significativamente le interferenze armoniche e i picchi di tensione | L'elevata induttanza può amplificare i picchi di impulsi e la distorsione del segnale |
| Cicli termici e invecchiamento | Distribuzione uniforme dello stress termico; deriva della resistenza ≤1% in caso di cicli a lungo termine | Distacco del film e deriva eccessiva della resistenza in caso di frequenti cicli termici |
D1: Il design non induttivo influisce sulla potenza nominale o sulla precisione della resistenza?
R: No. Il metodo di avvolgimento non induttivo modifica solo la distribuzione del campo magnetico del percorso di corrente. Non influisce negativamente sulla resistività, sulla capacità di dissipazione del calore o sulla capacità di potenza del nastro di lega. La tolleranza di resistenza e il coefficiente di temperatura rimangono gli stessi della versione standard.
Q2: Come posso determinare se è necessaria una versione non induttiva?
R: Se il tuo circuito utilizza il controllo PWM ad alta frequenza, la commutazione IGBT rapida o presenta squilli di sovratensione e distorsione della forma d'onda, è consigliata la versione non induttiva. Per le normali applicazioni di frenatura a 50/60 Hz, in genere è sufficiente un resistore corrugato standard.
Q3: È possibile personalizzare valori o dimensioni di resistenza speciali?
R: Sì. DUFEW offre una personalizzazione completa, inclusi valori di resistenza oltre 0,01Ω–1kΩ, potenze nominali, lunghezza e diametro del tubo ceramico, posizioni dei terminali e configurazioni delle staffe di montaggio. I campioni possono essere prodotti rapidamente in base a disegni o specifiche.
Q4: Cosa si dovrebbe fare se la deriva della resistenza supera l'intervallo di tolleranza dopo un uso a lungo termine?
R: L'ossidazione prolungata ad alta temperatura, l'elevata umidità e i frequenti sovraccarichi possono danneggiare il nastro di lega. Se la resistenza di isolamento scende al di sotto di 100 MΩ, si consiglia la sostituzione. Migliorare la ventilazione dell'armadio e selezionare un resistore con un margine di potenza sufficiente può prolungare significativamente la durata.
