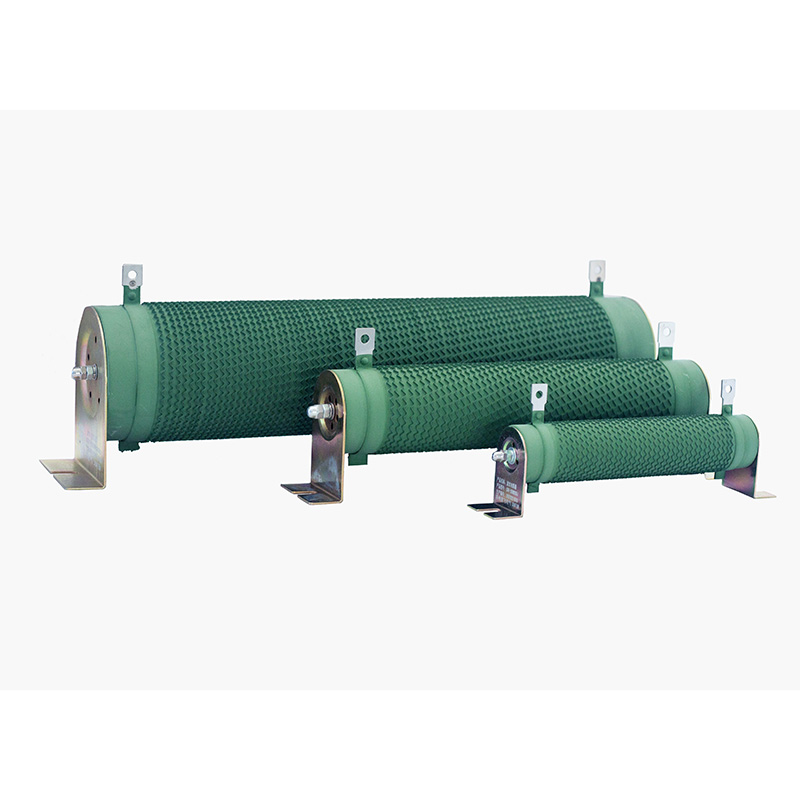

Il resistore tubolare DUFEW è un componente a filo avvolto ad alta potenza costruito con una struttura di tubo in ceramica che fornisce isolamento elettrico e trasferimento di calore efficiente. I fili di resistenza realizzati in lega di nichel-cromo (Ni-Cr), manganina o costantana sono avvolti con precisione attorno al nucleo ceramico per ottenere resistenza stabile, forte capacità di sovraccarico e prestazioni termiche costanti.
Il design del tubo in ceramica migliora la densità di potenza e l'efficienza di raffreddamento trasferendo il calore attraverso la struttura centrale interna. Dopo l'avvolgimento, il resistore è rivestito con uno strato isolante ignifugo ad alta temperatura per proteggere il filo della resistenza dall'ossidazione, dall'umidità e dall'influenza ambientale, contribuendo a mantenere un funzionamento stabile in condizioni industriali.
Adatto per applicazioni di potenza industriale, questo resistore è comunemente utilizzato nei sistemi di frenatura VFD, nei circuiti di avviamento dei motori, nelle apparecchiature per prove di carico, nelle saldatrici e in altri sistemi elettrici che richiedono una dissipazione controllata dell'energia e prestazioni termiche affidabili.
Il resistore converte l'energia elettrica in calore attraverso un filo di lega di resistenza avvolto attorno a un tubo di ceramica. Il nucleo in ceramica fornisce isolamento e aiuta a trasferire il calore nell'ambiente circostante per un controllo efficace della temperatura.
Con prestazioni stabili in condizioni di corrente elevata, sovraccarico di breve durata e condizioni di commutazione ripetute, è adatto per applicazioni di frenatura dinamica, avviamento di motori, limitazione di corrente, simulazione di carico, caduta di tensione e consumo energetico.
| Codice modello | Senso | Descrizione |
|---|---|---|
| CRR | Serie di prodotti | Resistore tubolare |
| 2500W | Potenza nominale | 2500 Watt |
| 54.4R | Resistenza nominale | 54,4 Ω |
| J | Tolleranza alla resistenza | J = ±5% (Opzionale: K = ±10%, H = ±3%) |
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 50 W--10 kW |
| Tensione operativa | ≤1200V |
| Gamma di resistenza | 0,01Ω--1kΩ |
| Tolleranza alla resistenza | ±3%, ±5%, ±10% |
| Grado di protezione | IP00 |
| Coefficiente di temperatura (TCR) | ≤300ppm/°C |
| Classificazione ignifuga | UL94V-2 |
| Norma di conformità | GB/T5792 |
La struttura dell'avvolgimento influisce direttamente sulla capacità di dissipazione del calore, sull'induttanza e sull'idoneità all'applicazione del resistore.
Il filo di resistenza è avvolto secondo uno schema a spirale convenzionale attorno al tubo di ceramica. Questa struttura offre una soluzione semplice ed economica per applicazioni di dissipazione di potenza a bassa frequenza in cui l'induttanza non rappresenta un problema critico.
Il filo di resistenza è formato da un profilo ondulato e montato verticalmente sul tubo di ceramica. Questo design aumenta significativamente la superficie di raffreddamento riducendo al contempo l'induttanza parassita, rendendolo ideale per sistemi di frenatura VFD, carichi impulsivi e applicazioni che richiedono prestazioni termiche migliorate.
Fornisce un valore di resistenza permanente ed è adatto per la maggior parte delle applicazioni industriali standard che richiedono un funzionamento stabile ed esente da manutenzione.
La resistenza può essere regolata utilizzando un morsetto metallico mobile o un meccanismo di maschiatura, consentendo impostazioni di resistenza flessibili per la messa in servizio, i test e le applicazioni a carico variabile delle apparecchiature.
Disponibile con più punti di presa per fornire diversi valori di resistenza da un singolo resistore, rendendolo adatto a circuiti elettrici complessi e controllo del carico a più stadi.
Realizzato in ceramica isolante di alta qualità, il tubo offre un'eccellente rigidità dielettrica, un efficiente trasferimento di calore, un'elevata resistenza meccanica e un'eccezionale resistenza allo shock termico durante il funzionamento industriale continuo.
Disponibile in leghe di nichel-cromo (Ni-Cr), manganina e costantana, il filo resistivo offre caratteristiche elettriche stabili, eccellente capacità di sovraccarico e stabilità della resistenza a lungo termine sotto ripetuti cicli termici.
Un rivestimento isolante inorganico ecologico protegge il filo resistivo da ossidazione, umidità, polvere e corrosione fornendo allo stesso tempo prestazioni ignifughe affidabili in conformità con i requisiti UL94V-2.
Il tubo ceramico funziona sia come supporto isolante che come efficiente mezzo di dissipazione del calore, consentendo al resistore di fornire potenze nominali più elevate con un ingombro compatto. Ciò lo rende ideale per le applicazioni industriali in cui lo spazio di installazione è limitato.
L'elevata conduttività termica del tubo ceramico consente un rapido trasferimento del calore dal filo resistivo all'aria circostante. L'avvolgimento ondulato verticale opzionale aumenta ulteriormente la superficie di raffreddamento, migliorando le prestazioni di carico continuo e riducendo la temperatura operativa.
Realizzato con materiali ceramici di alta qualità e protetto da un rivestimento isolante inorganico ad alta temperatura, il resistore può resistere a temperature di esercizio fino a 350°C. Sono disponibili versioni rivestite in smalto vetro per applicazioni che richiedono temperature fino a 375°C.
Progettato per applicazioni di sovraccarico ad alta corrente e di breve durata, il resistore offre un'eccellente resistenza allo shock termico e al carico di impulsi ripetuti. È particolarmente adatto per applicazioni di avviamento motore, frenatura dinamica e prove di carico.
DUFEW offre resistori tubolari fissi, regolabili, multiterminale, a bassa induttanza e progettati su misura per soddisfare diversi requisiti elettrici e meccanici in diversi settori.
Il resistore può essere fornito con una varietà di staffe di montaggio e configurazioni di terminali, consentendo una comoda installazione in armadi elettrici, banchi di carico, apparecchiature di prova e macchinari industriali.
Il filo in lega di alta resistenza, una struttura ceramica durevole e un rivestimento protettivo resistente all'ossidazione garantiscono valori di resistenza stabili, eccellente stabilità termica e durata prolungata in condizioni operative impegnative.
Ampiamente utilizzato in saldatrici, quadri elettrici industriali e sistemi di automazione elettrica per la limitazione di corrente, la caduta di tensione e la dissipazione di energia.
Adatto per banchi di carico, apparecchiature per test di burn-in, sistemi di scarica della batteria e test di invecchiamento dell'alimentatore dove è richiesta una dissipazione di potenza stabile.
Applicato in sistemi di frenatura VFD di piccola e media potenza, circuiti di avviamento di motori, sistemi di servoazionamento e apparecchiature di trasmissione industriale che richiedono frenatura e controllo del carico affidabili.
Utilizzato in apparecchiature di misurazione elettrica, circuiti di protezione, quadri e pannelli di controllo per fornire una resistenza stabile e migliorare l'affidabilità del circuito.
Una soluzione sostitutiva ideale per la manutenzione delle apparecchiature industriali, gli aggiornamenti delle macchine e la produzione OEM, con personalizzazione flessibile disponibile per i clienti internazionali.
| Caratteristica | Condizioni di prova | Prestazione |
|---|---|---|
| Tensione di tenuta dielettrica | 2500 V CA / 50 Hz / 60 s | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10× Potenza nominale per 5 secondi | Nessun danno visibile |
| Carica la vita | Funzionamento ciclico (10s ON / 90s OFF) | >9.000 ore |
| Resistenza al calore umido | 40°C ±2°C, 90--95% umidità relativa, 100 ore | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclo rapido della temperatura | -55°C / 55°C / 155°C, 15 minuti ciascuno, 5 cicli | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistenza al calore | 350°C per 2 ore | Nessuno scolorimento o danno visibile |
| Coefficiente di temperatura (TCR) | Carico nominale rispetto alla resistenza iniziale | <300ppm/°C |
| Resistenza alla fiamma | 10× Potenza nominale per 5 minuti | Si illumina di rosso senza fiamma libera |
| Caratteristica | Condizioni di prova | Prestazione |
|---|---|---|
| Forza terminale | 45 N/30 secondi | Nessun allentamento o danno visibile |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/s² | Nessun danno strutturale visibile |
| Resistenza al calore di saldatura | Terminali immersi nella saldatura a 350±5°C per 3 secondi | ΔR ≤ ±(1%R + 0,05Ω) |
| Saldabilità | Terminali immersi nella saldatura a 235±5°C per 5 secondi | Copertura della saldatura ≥95% |
Nota: tutti i dati sulle prestazioni sono misurati in condizioni di laboratorio standard in conformità con GB/T 5792. Le prestazioni effettive possono variare a seconda delle condizioni di installazione, della temperatura ambiente e del ciclo di lavoro operativo.
| Elemento di confronto | Resistore tubolare DUFEW | Resistore di potenza non tubolare convenzionale |
|---|---|---|
| Struttura centrale | Il tubo in ceramica ad alta resistenza funge sia da supporto isolante che da mezzo di dissipazione del calore | La struttura di supporto è principalmente meccanica, con capacità di dissipazione del calore relativamente limitata |
| Densità di potenza | Maggiore potenza erogata nello stesso spazio di installazione grazie all'efficiente conduzione termica | Densità di potenza inferiore a causa di limitazioni strutturali e di raffreddamento |
| Dissipazione del calore | Il tubo in ceramica fornisce un rapido trasferimento di calore; l'avvolgimento ondulato opzionale migliora ulteriormente l'efficienza del raffreddamento | La dissipazione del calore dipende principalmente dalla superficie ed è generalmente meno efficiente |
| Opzioni di configurazione | Disponibili nelle versioni fissa, regolabile, multiterminale e a bassa induttanza | Per lo più progetti a resistenza fissa con flessibilità di configurazione limitata |
| Resistenza meccanica | La struttura in ceramica di allumina a pareti spesse offre un'eccellente resistenza agli urti e stabilità strutturale a lungo termine | Le strutture sottili in ceramica o film sono più suscettibili a crepe o danni durante il trasporto e l'installazione |
| Manutenzione | La superficie cilindrica liscia riduce al minimo l'accumulo di polvere e semplifica la pulizia ordinaria | Le superfici irregolari possono raccogliere la polvere più facilmente, richiedendo una pulizia più frequente |
| Applicazioni tipiche | Frenatura dinamica, avviamento motori, banchi di carico, apparecchiature di collaudo, automazione industriale, saldatrici | Circuiti elettronici di uso generale e applicazioni convenzionali di dissipazione di potenza |
DUFEW è specializzata nella progettazione e produzione di resistori di potenza industriali e componenti elettronici di potenza, fornendo prodotti affidabili per OEM, distributori e utenti industriali globali.
Il nostro portafoglio di prodotti comprende resistori tubolari, resistori corrugati, resistori con custodia in alluminio, banchi di resistori di frenatura, reattori, unità di frenatura, trasformatori, filtri e sistemi di prova di carico.
Ogni prodotto è realizzato secondo processi di produzione standardizzati e viene sottoposto a test elettrici e meccanici completi prima della spedizione per garantire prestazioni stabili e qualità costante.
Forniamo valori di resistenza, potenze nominali, dimensioni, tipi di terminali, strutture di avvolgimento e soluzioni di montaggio personalizzati in base ai disegni del cliente o ai requisiti applicativi.
Con moderni impianti di produzione e un team di ingegneri esperti, DUFEW offre capacità di produzione stabile, tempi di consegna rapidi e supporto tecnico professionale durante l'intero progetto.
R: Un resistore tubolare è un tipo di resistore a filo avvolto che utilizza un tubo ceramico come nucleo isolante. Rispetto ai design piatti o a piastra, la struttura tubolare offre una migliore dissipazione del calore, una maggiore densità di potenza, una migliore resistenza meccanica e una maggiore flessibilità per configurazioni regolabili o multi-terminale.
R: Sì. DUFEW fornisce servizi completi di personalizzazione OEM e ODM, inclusi valori di resistenza, potenze nominali, dimensioni, materiali dei cavi di resistenza, tipi di terminali, staffe di montaggio, strutture regolabili e configurazioni multiterminale in base ai disegni o ai requisiti dell'applicazione.
R: La versione standard presenta una struttura di tipo aperto IP00 ed è destinata all'installazione all'interno di armadi o apparecchiature elettriche. Per ambienti operativi difficili o con umidità elevata, si consiglia di selezionare una versione rivestita in vetro smaltato o con protezione speciale, oppure di utilizzare una custodia adeguata e misure a prova di umidità.
R: La sostituzione deve corrispondere al valore di resistenza, alla potenza nominale, alla tensione operativa e alle dimensioni di installazione originali. Se il modello originale non è disponibile, DUFEW può consigliare una soluzione equivalente o aggiornata in base all'applicazione per garantire un funzionamento sicuro e affidabile.
R: I modelli fissi sono ideali per apparecchiature con requisiti di resistenza stabili, mentre le versioni regolabili sono più adatte per la messa in servizio, i test, la simulazione del carico e le applicazioni che richiedono la regolazione della resistenza durante il funzionamento.
R: È ampiamente utilizzato in azionamenti di motori, sistemi di frenatura con inverter, apparecchiature di saldatura, banchi di carico, apparecchiature per test di potenza, automazione industriale, quadri di controllo elettrici, sistemi di scarica delle batterie, apparecchiature per energie rinnovabili, sistemi ferroviari e altre applicazioni industriali pesanti.
DUFEW produce resistori tubolari di alta qualità per il controllo della potenza industriale, i sistemi di frenatura, le prove di carico e le applicazioni di dissipazione di energia. Che tu abbia bisogno di un prodotto standard o di una soluzione completamente personalizzata, il nostro team di ingegneri è pronto a fornire supporto tecnico professionale e preventivi rapidi.
