Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

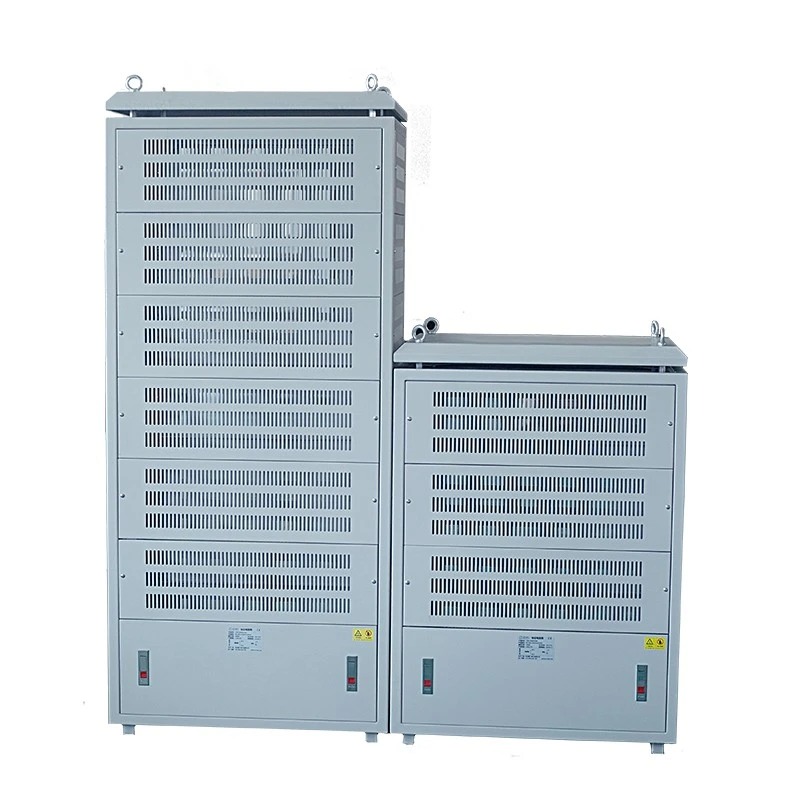

L'armadio della resistenza di frenatura elettrica Dufew è una soluzione completa di dissipazione dell'energia progettata per applicazioni in cui i motori generano frequentemente energia rigenerativa durante le operazioni di frenatura.
Durante la decelerazione, il sollevamento, l'abbassamento o i rapidi cambiamenti di carico, un'energia eccessiva può aumentare la tensione del bus CC dei convertitori di frequenza. Assorbe questa energia rigenerata e la converte in calore, contribuendo a mantenere un funzionamento stabile dell'inverter e migliorando la sicurezza del sistema.
L'armadio integra elementi resistori ondulati a più fili avvolti attraverso barre conduttive in acciaio inossidabile, mentre le sbarre collettrici in rame vengono utilizzate tra gli strati di resistori per garantire connessioni affidabili ad alta corrente.
Con una gamma di potenza di 20KW-500KW, tensione operativa fino a 3000 V e valori di resistenza personalizzabili da 0,01Ω a 1KΩ, Dufew Electric progetta armadi per resistori di frenatura in base alla potenza specifica del motore, al ciclo di lavoro di frenatura, all'ambiente di installazione e ai requisiti di sistema.
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Armadio della resistenza di frenatura |
| Potenza nominale | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3%, ±5%, ±10% |
| Grado di protezione | IP20-IP54 Opzionale |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Norma di produzione | GB-5792 |
CRC100KW2.7R J
| Codice | Descrizione |
|---|---|
| CRC | Armadio della resistenza di frenatura |
| 100KW | Potenza nominale |
| 2.7R | Resistenza nominale |
| J | Precisione della resistenza (K=±10%, J=±5%, H=±3%) |
A differenza dei box resistori convenzionali utilizzati principalmente per applicazioni di carico semplice, l'armadio resistore di frenatura elettrica Dufew è progettato per sistemi di azionamento industriali che richiedono assorbimento energetico affidabile, controllo della tensione del bus CC e protezione della frenatura.
Durante la frenatura del motore, l'energia rigenerativa viene trasferita all'armadio del resistore e convertita in calore, contribuendo a controllare l'aumento della tensione del bus CC e a ridurre il rischio di guasti da sovratensione del convertitore di frequenza.
Questo design migliora le prestazioni di protezione dell'inverter e supporta un funzionamento più stabile dei sistemi di azionamento industriali in condizioni di frenata frequente.
Dufew Electric adotta una struttura modulare a strati per semplificare l'installazione, la manutenzione e la futura espansione del sistema.
Ogni strato di resistenza indipendente include un circuito conduttivo dedicato, un sistema di monitoraggio della temperatura e un percorso del flusso d'aria separato, consentendo l'ispezione o la manutenzione delle singole sezioni senza influenzare il funzionamento degli altri strati.
Il design modulare supporta inoltre strati di resistori aggiuntivi, configurazioni di resistenza personalizzate e diversi cicli di lavoro di frenatura in base ai requisiti di alimentazione specifici, contribuendo a ridurre i costi di sostituzione quando aumenta la capacità delle apparecchiature.
L'armadio della resistenza di frenatura integra molteplici funzionalità di protezione per migliorare la sicurezza e l'affidabilità negli ambienti operativi industriali.
Gli interruttori termici integrati monitorano continuamente le condizioni operative dell'armadio. Quando la temperatura supera il limite preimpostato, il segnale di protezione viene attivato e il sistema di controllo dell'inverter può ricevere un comando di spegnimento per ridurre il rischio di danni alle apparecchiature.
La struttura interna utilizza barre conduttive in acciaio inossidabile per i collegamenti dei resistori e sbarre collettrici in rame tra gli strati dei resistori, fornendo un forte supporto meccanico, resistenza alla corrosione e conduttività elettrica affidabile durante il funzionamento a lungo termine.
Per le applicazioni che prevedono cicli di frenatura frequenti, una gestione termica efficace è essenziale per mantenere prestazioni stabili del resistore.
Dufew Electric offre design di raffreddamento ottimizzati, inclusi canali di flusso d'aria verticali, ventilazione migliorata dell'armadio, ventole di raffreddamento forzato opzionali e livelli di protezione personalizzati da IP20 a IP54.
Il sistema di raffreddamento aiuta a controllare la temperatura del resistore e a mantenere un funzionamento affidabile durante i processi di frenatura industriale continui.
L'armadio della resistenza di frenatura elettrica Dufew è ampiamente utilizzato nei sistemi industriali che richiedono un assorbimento controllato dell'energia rigenerativa e prestazioni di frenatura dinamica affidabili.
Le applicazioni includono gru portuali, gru a torre e sistemi di sollevamento, in cui l'armadio del resistore aiuta a gestire l'energia rigenerativa generata durante le operazioni di sollevamento e abbassamento.
Negli azionamenti dei laminatoi, nelle attrezzature minerarie e nei sistemi di trasporto, supporta frequenti processi di accelerazione e decelerazione fornendo una dissipazione stabile dell'energia di frenata.
Il sistema può essere applicato nei sistemi di azionamento del passo delle turbine eoliche per controllare l'energia di frenatura durante le operazioni di regolazione e le condizioni di arresto di emergenza.
Per i banchi prova di motori industriali e i sistemi di prova di apparecchiature di potenza, l'armadio fornisce una soluzione di carico resistivo controllato per la verifica delle prestazioni e i test di affidabilità.
Prima della spedizione, Dufew Electric esegue ispezioni del prodotto in base alle esigenze del cliente.
Gli elementi di test includono:
| Articolo di prova | Scopo |
|---|---|
| Prova di rigidità dielettrica | Verificare la sicurezza dell'isolamento |
| Prova di resistenza d'isolamento | Confermare le prestazioni di isolamento elettrico |
| Prova di sovraccarico | Valutare la capacità di sovraccarico a breve termine |
| Test delle prestazioni della temperatura | Verificare la stabilità termica |
| Prova di carico continuo | Verificare l'affidabilità operativa a lungo termine |
| Ispezione meccanica | Confermare la stabilità strutturale |
Dufew Electric combina l'esperienza professionale nell'ingegneria elettrica con processi di produzione standardizzati per sviluppare soluzioni personalizzate di resistori di frenatura per sistemi di azionamento industriali. Dall'assemblaggio dei resistori, alla produzione degli armadi, ai test elettrici e all'ispezione finale, l'intero processo di produzione è controllato per garantire prestazioni stabili, qualità costante e funzionamento affidabile in ambienti industriali esigenti.
Dufew Electric gestisce le fasi chiave della produzione, dall'assemblaggio degli elementi resistori all'integrazione completa dell'armadio. I moduli resistori sono realizzati in base ai valori di resistenza, ai valori nominali di potenza e alle condizioni operative richiesti, mentre le strutture degli armadi sono personalizzate in base allo spazio di installazione, ai requisiti di raffreddamento, ai livelli di protezione e ai metodi di connessione del sistema.
Il processo di produzione comprende l'assemblaggio di resistori di precisione, l'installazione di componenti conduttivi, la disposizione dei cavi interni, l'integrazione della struttura di raffreddamento e la fabbricazione dell'armadio. Attraverso la gestione integrata della produzione, Dufew Electric migliora la coerenza del prodotto e garantisce che ciascuna soluzione di resistori di frenatura soddisfi i requisiti tecnici di diverse applicazioni industriali.
Prima della spedizione, ogni prodotto finito viene sottoposto a un'ispezione elettrica e meccanica completa, tra cui misurazione della resistenza, verifica del collegamento elettrico, test di isolamento, test di rigidità dielettrica e conferma delle specifiche. Queste procedure di ispezione aiutano a garantire che l'attrezzatura consegnata soddisfi i requisiti di progetto concordati e mantenga prestazioni affidabili durante il funzionamento.
Immagini di produzione consigliate:
Laboratorio di produzione in fabbrica
- Linea di assemblaggio resistori
- Area di fabbricazione del mobile
- Apparecchiature per prove elettriche
Processo di test elettrico
- Test di tensione
- Misurazione della resistenza
- Ispezione finale
Questi documenti di produzione dimostrano la capacità ingegneristica, gli standard di controllo della produzione e l'esperienza di Dufew Electric nella fornitura di soluzioni di resistori industriali personalizzate.
Dufew Electric segue procedure strutturate di gestione della qualità durante la selezione dei materiali, il processo di produzione, l'assemblaggio e l'ispezione finale per mantenere stabili le prestazioni del prodotto. In base ai requisiti del progetto, i clienti possono ricevere i documenti tecnici e i registri di qualità corrispondenti per la verifica prima dell'installazione e della messa in servizio.
I documenti disponibili includono:
- Schede specifiche del prodotto
- Rapporti di test elettrici
- Registri di ispezione
- Documenti di conformità dei materiali
- Rapporti di ispezione della spedizione
In quanto apparecchiature elettriche industriali, gli armadi delle resistenze di frenatura richiedono una protezione affidabile durante il trasporto. Dufew Electric fornisce soluzioni di imballaggio professionali tra cui casse in legno standard per l'esportazione, trattamento di protezione dall'umidità, strutture di fissaggio interne ed etichette di identificazione del prodotto per ridurre i rischi di trasporto durante la consegna internazionale.
Prima della spedizione, i tecnici confermano importanti dettagli di consegna quali dimensioni dell'armadio, peso del prodotto, requisiti di sollevamento, interfacce elettriche e condizioni di installazione per garantire operazioni di scarico, installazione e messa in servizio senza problemi presso la sede del cliente.
I metodi di trasporto possono essere organizzati in base ai requisiti del progetto:
Adatto a progetti industriali internazionali e al trasporto di attrezzature di grandi dimensioni che richiedono consegne stabili a lunga distanza.
Adatto per consegne dalla fabbrica al sito e progetti industriali regionali con requisiti logistici flessibili.
Disponibile per spedizioni industriali transfrontaliere selezionate dove sono richieste soluzioni di trasporto alternative.
Immagini di spedizione consigliate:
- Magazzino prodotti finiti
- Imballaggio in cassa di legno
- Caricamento con carrello elevatore
- Spedizione in container
Dufew Electric si concentra su componenti elettronici di potenza e soluzioni di gestione dell'energia industriale, fornendo prodotti con resistori di frenatura progettati per applicazioni che richiedono dissipazione energetica stabile, protezione affidabile e funzionamento continuo in condizioni di lavoro impegnative.
Ogni sistema frenante industriale ha requisiti elettrici e di installazione diversi. Dufew Electric fornisce soluzioni personalizzate che coprono valore di resistenza, potenza nominale, struttura dell'armadio, progettazione del raffreddamento, livello di protezione e configurazione della connessione per aiutare i clienti a ottenere un'adeguata integrazione del sistema.
Dalla selezione dei componenti e assemblaggio del resistore all'integrazione dell'armadio e al test finale, Dufew Electric mantiene un rigoroso controllo dei processi per migliorare l'affidabilità del prodotto, la coerenza della produzione e la qualità della consegna per diversi progetti industriali.
Dufew Electric supporta clienti OEM, distributori e utenti industriali con comunicazioni di ingegneria, documentazione tecnica, produzione personalizzata, verifica della qualità e servizi di consegna internazionale per supportare i progetti dalla valutazione iniziale all'installazione finale.
Un armadio con resistore di frenatura assorbe l'energia rigenerativa generata durante la frenatura del motore e la converte in energia termica, contribuendo a prevenire la sovratensione del bus CC nei convertitori di frequenza e mantenendo un funzionamento stabile del sistema.
Dufew Electric evaluates motor parameters, braking frequency, duty cycle, installation conditions, and thermal requirements to select suitable resistance values, power ratings, cabinet structures, and cooling methods.
SÌ. La soluzione può essere configurata in base a diversi marchi di inverter, livelli di tensione, requisiti di frenatura e condizioni applicative.
Il progetto può integrare il monitoraggio della temperatura, interruttori di protezione da sovratemperatura, sistemi di ventilazione e livelli di protezione personalizzati per migliorare la sicurezza operativa e l'affidabilità.
È comunemente utilizzato in gru, ascensori, attrezzature minerarie, laminatoi, sistemi di energia eolica, sistemi di azionamento industriali e apparecchiature di prova dove sono richieste frenature frequenti o assorbimento di energia.
Dufew Electric segue procedure di produzione controllate ed esegue test elettrici, ispezioni di isolamento, verifica delle prestazioni e controlli di qualità finali prima della spedizione.
SÌ. La struttura modulare supporta configurazioni personalizzate dei resistori e futuri aggiustamenti della capacità in base ai mutevoli requisiti del sistema.
