Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Le grandi apparecchiature industriali generano spesso un'elevata energia elettrica durante il funzionamento, richiedendo sistemi di resistori affidabili per gestire l'energia in modo sicuro.

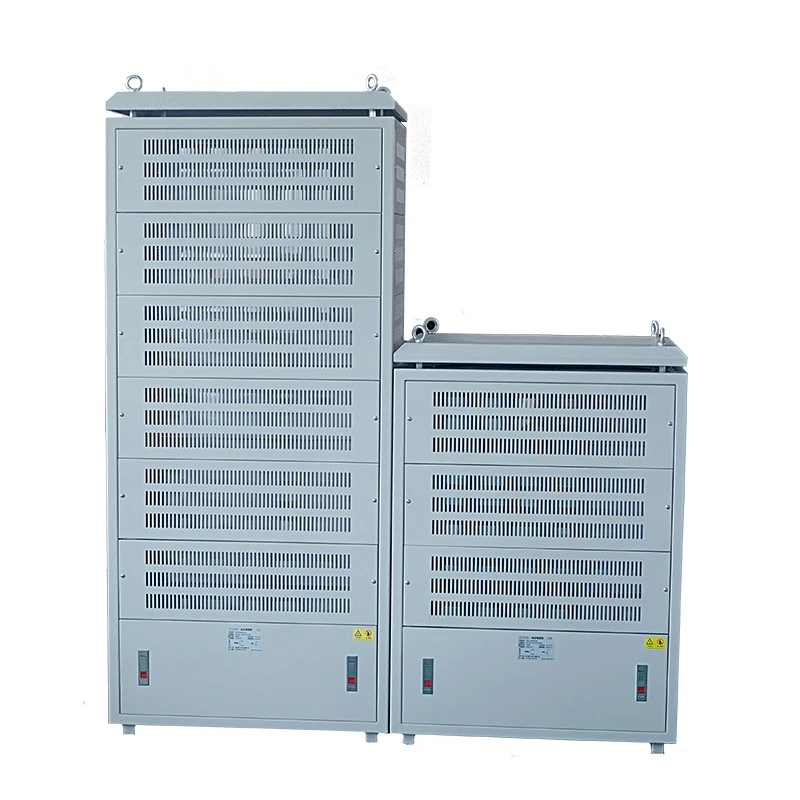

L'armadio resistore elettrico ad alta potenza Dufew integra più elementi resistori in un sistema di armadio completo tramite connessioni conduttive in acciaio inossidabile e sbarre collettrici in rame.
L'armadio è progettato per:
- Dissipazione di energia ad alta potenza
- Funzionamento a corrente elevata
- Applicazioni di carichi resistivi industriali
- Soluzioni di resistori personalizzate
A differenza dei box resistori standard progettati per applicazioni di piccola e media potenza, questo armadio adotta una struttura modulare multistrato, consentendo una maggiore capacità di potenza, una manutenzione più semplice e una configurazione flessibile.
Specifiche disponibili:
- Gamma di potenza: 20KW-500KW
-Tensione di funzionamento: ≤3000V
- Intervallo di resistenza: 0,01Ω-1KΩ
- Precisione della resistenza: ±3% / ±5% / ±10%
Dufew Electric fornisce soluzioni personalizzate in base alla potenza dell'apparecchiatura, al ciclo di lavoro, all'ambiente di installazione e ai requisiti elettrici.
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Armadio per resistori ad alta potenza |
| Gamma di potenza | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Norma di riferimento | GB-5792 |
Dufew Electric fornisce soluzioni di armadi con resistenze personalizzate in base ai requisiti applicativi chiave, tra cui capacità di alimentazione, tensione operativa, valore di resistenza, ciclo di lavoro, condizioni di raffreddamento, ambiente di installazione e dimensioni dell'armadio.
Le apparecchiature industriali richiedono sistemi di resistori in grado di resistere a operazioni ripetute, carichi termici elevati e condizioni di lavoro impegnative. Dufew Electric progetta soluzioni per affrontare queste sfide e garantire prestazioni stabili in applicazioni ad alta potenza.
Attrezzature come motori, azionamenti e sistemi di sollevamento possono generare energia elettrica in eccesso durante la frenata o il funzionamento. Senza un'efficace gestione della resistenza, questa energia può portare a fluttuazioni di tensione, instabilità del sistema, attivazione della protezione delle apparecchiature e riduzione dell'efficienza operativa.
Le applicazioni con resistori ad alta potenza generano un calore significativo durante il funzionamento. Senza un'adeguata progettazione termica, un aumento eccessivo della temperatura può causare una distribuzione non uniforme della temperatura, una deriva del valore di resistenza, un invecchiamento accelerato dei componenti e una durata di servizio ridotta.
Progetti industriali diversi richiedono potenze nominali, valori di resistenza, livelli di tensione, strutture di installazione e metodi di raffreddamento diversi per soddisfare condizioni operative specifiche.
Dufew Electric progetta armadi resistivi in base ai requisiti applicativi effettivi, fornendo soluzioni personalizzate invece dei soli modelli fissi standard.
Uno dei principali vantaggi dell'armadio resistore ad alta potenza Dufew Electric è la capacità di selezionare gli elementi resistori adatti in base ai requisiti dell'applicazione.
Il cabinet può integrare diverse tecnologie di resistori:
| Tipo di elemento resistore | Caratteristiche | Applicazioni tipiche |
|---|---|---|
| Elemento resistore ondulato | Elevata densità di potenza, efficiente dissipazione del calore, adatta per un grande assorbimento di energia | Sistemi frenanti, azionamenti industriali, macchinari pesanti |
| Elemento resistore tubolare | Struttura sigillata, resistenza all'umidità, forte durata meccanica | Attrezzature esterne, porti, sistemi minerari |
| Elemento resistivo con alloggiamento in alluminio | Struttura compatta, buona protezione, installazione flessibile | Sistemi di controllo industriale, applicazioni di resistenza compatta |
Questo design modulare consente ai clienti di ottenere una configurazione di resistore adeguata senza riprogettare il sistema completo.
Per le applicazioni industriali ad alta potenza, l'affidabilità della connessione elettrica influisce direttamente sulla stabilità del sistema e sulle prestazioni operative a lungo termine. L'armadio per resistori elettrici ad alta potenza Dufew è progettato con strutture elettriche rinforzate per supportare condizioni operative impegnative.
L'armadio utilizza strutture conduttive in acciaio inossidabile, connessioni con sbarre collettrici in rame, affidabili disposizioni di cablaggio interno e isolamento elettrico tra le sezioni del resistore per garantire una trasmissione stabile della corrente.
Questo design aiuta a ridurre la resistenza della connessione, a migliorare la capacità di trasporto di corrente e a mantenere un funzionamento stabile in condizioni di carico elevato.
È possibile combinare più moduli resistori per soddisfare diversi requisiti di alimentazione, consentendo una configurazione flessibile in base alle condizioni dell'applicazione.
Il design modulare offre capacità di potenza personalizzata, valori di resistenza regolabili, modifiche future più facili e idoneità a diversi cicli di lavoro.
I resistori ad alta potenza generano notevole calore durante il funzionamento. Una gestione termica efficace è essenziale per mantenere prestazioni di resistenza stabili e prolungare la durata.
Dufew Electric ottimizza la dissipazione del calore attraverso un design del flusso d'aria indipendente, soluzioni di raffreddamento personalizzate e protezione della temperatura integrata.
Ciascuna sezione del resistore è predisposta con uno spazio dedicato al flusso d'aria per migliorare l'efficienza di rimozione del calore, ridurre l'accumulo di calore e mantenere una temperatura operativa costante.
In base ai diversi requisiti applicativi, i metodi di raffreddamento possono includere il raffreddamento ad aria naturale, il raffreddamento ad aria forzata e strutture di ventilazione personalizzate.
L'armadio può integrare componenti di monitoraggio e protezione della temperatura per prevenire il surriscaldamento, migliorare la sicurezza operativa e prolungare la durata del resistore.
I clienti industriali richiedono apparecchiature che forniscano prestazioni affidabili consentendo al tempo stesso una manutenzione conveniente. L'armadio per resistori elettrici ad alta potenza Dufew adotta una struttura interna modulare per semplificare l'ispezione e la manutenzione.
Ciascuna sezione del resistore comprende collegamenti elettrici indipendenti, strutture di installazione separate, accesso chiaro per la manutenzione e progetti di protezione individuale.
Se una sezione del resistore richiede un'ispezione, i tecnici possono riparare il modulo interessato senza sostituire l'intero armadio, contribuendo a ridurre i tempi di manutenzione e i tempi di inattività.
Le sezioni resistive indipendenti aiutano a isolare potenziali guasti e a migliorare l'affidabilità complessiva del sistema durante il funzionamento continuo.
Il design modulare consente di prendere in considerazione una capacità di resistore aggiuntiva durante futuri aggiornamenti del sistema, offrendo una maggiore flessibilità per i mutevoli requisiti dell'applicazione.
L'armadio per resistori elettrici ad alta potenza Dufew viene utilizzato nelle industrie che richiedono soluzioni di resistenza affidabili per l'assorbimento di energia, i test e il controllo della potenza.
| Applicazione | Attrezzatura tipica | Requisiti principali | Soluzione Dufew |
|---|---|---|---|
| Sistemi di azionamento industriale | Azionamenti a frequenza variabile, servosistemi, apparecchiature di controllo motore | Assorbimento di energia in frenata e stabilità di funzionamento | Moduli resistori ad alta potenza con configurazione di resistenza personalizzata |
| Attrezzatura per sollevamento pesante | Gru portuali, gru a torre, sistemi di sollevamento | Cicli di frenata frequenti e carichi energetici elevati | Design durevole del cabinet del resistore per operazioni ripetute |
| Attrezzature minerarie | Sistemi di sollevamento, azionamenti pesanti | Resistenza alle vibrazioni e funzionamento continuo | Struttura robusta con prestazioni termiche affidabili |
| Attrezzature di produzione | Laminatoi, macchine per stampaggio ad iniezione, macchine tessili | Prestazioni di resistenza stabili durante la produzione | Configurazione personalizzata del resistore per condizioni industriali |
| Sistemi di test di potenza | Piattaforme di test delle apparecchiature, sistemi di test elettrici | Carico elettrico controllato e verifica dell'affidabilità | Soluzioni flessibili per carichi ad alta potenza |
La scelta di un armadio per resistori ad alta potenza richiede molto più che la semplice selezione della potenza nominale. Dufew Electric valuta l'ambiente operativo completo e i requisiti applicativi prima di consigliare una configurazione adeguata.
Il processo di selezione considera i parametri elettrici chiave, tra cui potenza nominale, tensione di funzionamento, valore di resistenza, requisiti di corrente e ciclo di lavoro, per garantire che l'armadio del resistore soddisfi i requisiti del sistema.
Anche le condizioni operative svolgono un ruolo importante nella scelta della configurazione. È necessario considerare fattori quali il funzionamento continuo o intermittente, la frequenza di lavoro, la durata del carico e i requisiti di assorbimento di energia.
L'ambiente di installazione influisce sulla struttura dell'armadio e sulla progettazione del raffreddamento. Considerazioni importanti includono l'installazione interna o esterna, lo spazio di installazione disponibile, le condizioni di raffreddamento, l'esposizione alla polvere o all'umidità e i requisiti di manutenzione.
Sulla base di questi fattori, Dufew Electric fornisce una selezione adeguata di elementi resistori, strutture di armadi e progetti di gestione termica per soddisfare i diversi requisiti delle applicazioni industriali.
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Armadio per resistori ad alta potenza |
| Opzioni dell'elemento resistore | Alloggiamento ondulato/tubolare/alluminio |
| Capacità di potenza | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Standard | GB-5792 |
Esempio: CRC 100KW 2.7R J
| Codice | Descrizione |
|---|---|
| CRC | Armadio per resistori ad alta potenza |
| 100KW | Potenza nominale |
| 2.7R | Resistenza nominale |
| J | Precisione della resistenza (K=±10%, J=±5%, H=±3%) |
Per garantire un funzionamento affidabile prima della consegna, Dufew Electric esegue ispezioni elettriche e meccaniche.
| Articolo di prova | Condizione di prova | Prestazione |
|---|---|---|
| Rigidità dielettrica | 2500 V CA/50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale 5S | Nessun danno visibile |
| Durata del carico a lungo termine | Funzionamento del ciclo | >9000h |
| Prova del calore umido | 40℃±2 / 90%-95%UR/100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | Cicli -55℃,55℃,155℃ | △R≤±(2%R+0,05Ω) |
| Resistenza al calore | 350 ℃/2 ore | Nessun danno evidente |
| Articolo di prova | Condizione | Prestazione |
|---|---|---|
| Forza terminale | 45N/30S | Nessuna scioltezza |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/S² | Nessun danno strutturale |
Dufew Electric integra la produzione di componenti di resistori, l'assemblaggio di armadi, la progettazione termica, i test elettrici e il supporto tecnico personalizzato per fornire soluzioni complete di resistori di potenza per applicazioni industriali.
Questa capacità di produzione integrata aiuta a garantire la coerenza del prodotto e il controllo di qualità durante l'intero processo, dalla selezione e produzione dei resistori fino alla consegna finale.
Il processo di assemblaggio del resistore comprende la selezione dell'elemento resistore, la verifica del valore della resistenza e l'assemblaggio del collegamento elettrico per garantire prestazioni elettriche stabili.
L'integrazione dell'armadio comprende l'installazione di resistori multistrato, l'assemblaggio di sbarre in rame, l'installazione di componenti di protezione e l'integrazione della struttura di raffreddamento per ottenere un funzionamento affidabile in condizioni di alta potenza.
Prima della spedizione, ogni armadio viene ispezionato per verificare l'accuratezza della resistenza, le prestazioni di isolamento elettrico, l'affidabilità della connessione, la qualità dell'assemblaggio meccanico e la conformità alle specifiche del prodotto.
Dufew Electric segue procedure strutturate di gestione della qualità per garantire prestazioni stabili del prodotto e funzionamento affidabile per tutta la vita utile.
I documenti di qualità includono:
- Certificazione del Sistema di Gestione della Qualità ISO9001
- Certificazione CE
- Rapporti di prova del prodotto
- Registri delle ispezioni in fabbrica
Documenti tecnici e rapporti di ispezione possono essere forniti in base ai requisiti specifici del progetto.
In quanto apparecchiature industriali, gli armadi con resistori ad alta potenza richiedono una preparazione affidabile per il trasporto per garantire la sicurezza del prodotto durante la spedizione e un'installazione senza intoppi dopo la consegna.
Dufew Electric fornisce soluzioni di imballaggio standard per l'esportazione, tra cui protezione dall'umidità, strutture di rinforzo interne ed etichette di identificazione del prodotto per migliorare l'affidabilità del trasporto.
Prima della spedizione, i tecnici confermano i dettagli chiave come le dimensioni dell'armadio, il peso del prodotto, i requisiti di sollevamento e le informazioni sull'installazione per aiutare i clienti a completare l'installazione in modo efficiente dopo la consegna.
Un armadio per resistori ad alta potenza viene utilizzato per l'assorbimento di energia ad alta potenza, la simulazione del carico elettrico, la limitazione di corrente e varie applicazioni di resistenza industriale in cui è richiesto un controllo affidabile della potenza.
Le soluzioni Dufew Electric supportano potenze nominali da 20KW a 500KW e possono essere configurate in base alle specifiche esigenze del cliente.
SÌ. È possibile selezionare diversi elementi resistori, inclusi tipi di resistori corrugati, tubolari e con alloggiamento in alluminio, in base alle condizioni applicative e ai requisiti prestazionali.
SÌ. Dufew Electric fornisce soluzioni personalizzate in base alla potenza nominale, al valore di resistenza, al livello di tensione, alle dimensioni dell'armadio, al design del raffreddamento e ad altri requisiti applicativi.
L'armadio utilizza un design ottimizzato del flusso d'aria, una corretta disposizione degli strati di resistori e sistemi di raffreddamento opzionali per mantenere prestazioni termiche stabili durante il funzionamento.
I clienti devono fornire informazioni chiave sull'applicazione, tra cui potenza richiesta, tensione, valore di resistenza, ciclo di lavoro e ambiente di installazione, consentendo a Dufew Electric di progettare una soluzione adeguata.
SÌ. Dufew Electric fornisce supporto tecnico, documenti tecnici e informazioni sui test dei prodotti in base ai requisiti specifici del progetto.
Diverse applicazioni industriali richiedono diverse configurazioni di resistori. Dufew Electric fornisce soluzioni personalizzate in base ai requisiti di alimentazione, alle condizioni di tensione, alla configurazione della resistenza, all'ambiente operativo e ai requisiti di installazione.
Con capacità di produzione professionale e supporto tecnico, Dufew Electric aiuta i clienti a sviluppare soluzioni di resistori industriali affidabili per diverse applicazioni di alimentazione.
Contatta Dufew Electric per discutere le esigenze del tuo progetto e ricevere una soluzione di resistenza industriale adatta.
