Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

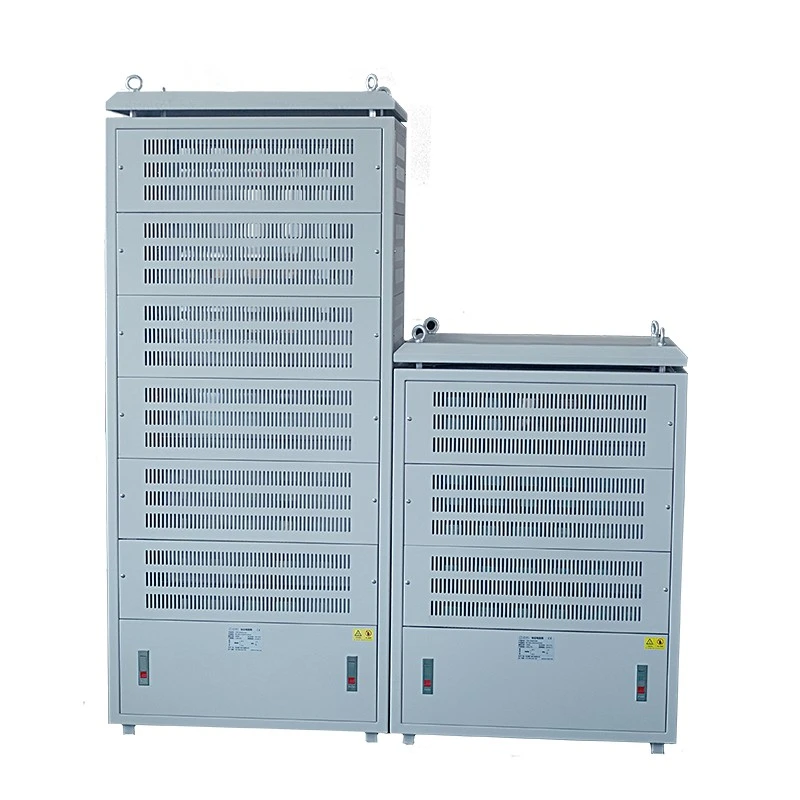

L'armadio per resistori tubolari elettrici Dufew è progettato per risolvere queste sfide utilizzando elementi resistivi tubolari sigillati in acciaio inossidabile come componenti di riscaldamento del nucleo.
Il filo della resistenza è avvolto con precisione all'interno del tubo di acciaio inossidabile e riempito con materiale isolante in ossido di magnesio ad alta densità, formando una struttura riscaldante sigillata con:
- Migliore tutela dell'ambiente
- Migliore resistenza meccanica
- Prestazioni di resistenza stabili
- Distribuzione uniforme del calore
Elementi resistori tubolari multipli sono assemblati in strati di resistori attraverso strutture conduttive in acciaio inossidabile, mentre le sbarre di rame collegano ogni strato per formare un sistema di resistori completo ad alta potenza.
Il mobile supporta:
| Parametro | Specifica |
|---|---|
| Gamma di potenza | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3% / ±5% / ±10% |
Dufew Electric fornisce configurazioni personalizzate in base a:
- Requisiti di alimentazione
- Valore di resistenza
- Livello di tensione
- Ambiente di installazione
- Requisiti di raffreddamento
- Dimensioni del mobile
Gli elementi resistori aperti tradizionali possono essere influenzati da umidità, polvere e ambienti corrosivi durante il funzionamento a lungo termine.
Gli elementi resistivi tubolari Dufew utilizzano una struttura tubolare in acciaio inossidabile sigillata per proteggere i fili resistivi interni dall'esposizione ambientale.
Il riempimento isolante in ossido di magnesio fornisce:
- Isolamento elettrico
- Conduzione termica efficiente
- Trasferimento di calore stabile
- Ridotta influenza dell'umidità
Rispetto alle strutture dei resistori esposti, i resistori tubolari offrono una migliore affidabilità per:
- Attrezzatura esterna
- Applicazioni costiere
- Impianti industriali pesanti
- Ambienti molto polverosi
| Elemento di confronto | Armadio per resistori tubolari | Struttura del resistore convenzionale |
|---|---|---|
| Protezione ambientale | Il tubo sigillato in acciaio inossidabile protegge i componenti interni | Più sensibile all'umidità, alla polvere e alla contaminazione |
| Resistenza meccanica | Struttura in tubo metallico ad alta resistenza con resistenza alle vibrazioni | Protezione inferiore contro gli impatti meccanici |
| Trasferimento di calore | Conduzione termica uniforme attraverso la struttura tubolare | Maggiore rischio di riscaldamento irregolare |
| Stabilità del servizio | Adatto per il funzionamento industriale continuo | Le prestazioni sono influenzate maggiormente dall'ambiente |
| Applicazioni tipiche | Porti, miniere, impianti chimici, attrezzature pesanti | Applicazioni generali per interni |
Per le applicazioni che richiedono un funzionamento stabile in condizioni difficili, la tecnologia dei resistori tubolari fornisce una soluzione più affidabile.
| Requisito | Configurazione consigliata |
|---|---|
| Installazione all'aperto | Resistore tubolare sigillato con design di protezione migliorata |
| Ambiente ad alta umidità | Elemento tubolare in acciaio inox con struttura resistente all'umidità |
| Apparecchiature per vibrazioni pesanti | Struttura dell'armadio rinforzata e protezione meccanica |
| Funzionamento continuo | Design ottimizzato del flusso d'aria e della gestione termica |
| Requisiti di resistenza personalizzati | Combinazioni multiple di resistori tubolari |
Le attrezzature industriali pesanti, tra cui gru, sistemi minerari e sistemi di azionamento di grandi dimensioni, spesso funzionano in condizioni di vibrazioni e stress meccanici continui. Gli elementi resistivi tubolari Dufew sono progettati con struttura in tubo di acciaio inossidabile, strutture sigillate integrate e forte protezione meccanica per migliorare la durata in ambienti difficili.
Questa struttura robusta aiuta a ridurre i guasti causati dalle vibrazioni delle apparecchiature, dall'impatto meccanico e dallo stress di trasporto, rendendolo adatto per applicazioni in cui sono richieste una lunga durata e affidabilità operativa.
Una distribuzione non uniforme della temperatura può accelerare l'invecchiamento del resistore e influire sulla stabilità della resistenza durante il funzionamento a lungo termine. Il design del resistore tubolare migliora le prestazioni termiche attraverso tubi metallici ad alta conducibilità termica, materiali di trasferimento del calore in ossido di magnesio e disposizioni ottimizzate del flusso d'aria.
All'interno dell'armadio, ogni strato di resistenza è progettato con uno spazio di flusso d'aria indipendente per ridurre l'accumulo di calore e ottenere una distribuzione della temperatura più uniforme, contribuendo a mantenere valori di resistenza stabili durante il funzionamento continuo.
L'armadio per resistori tubolari Dufew adotta un design del gruppo resistore a strati per migliorare l'efficienza di manutenzione e l'affidabilità del sistema.
Ciascuno strato di resistore include connessioni conduttive indipendenti, percorsi del flusso d'aria dedicati e monitoraggio della temperatura per supportare un più facile isolamento dei guasti e una manutenzione semplificata.
Quando è necessario ispezionare una sezione del resistore, è possibile eseguire la manutenzione sul modulo interessato senza rimuovere l'intero armadio, contribuendo a ridurre i tempi di fermo delle apparecchiature.
La struttura in tubo metallico completamente sigillata fornisce protezione contro umidità, polvere e contaminazione da olio, rendendola adatta agli ambienti industriali più esigenti.
L'uso del riempimento isolante in ossido di magnesio ad alta densità migliora la conduzione termica, riduce i rischi di surriscaldamento e supporta prestazioni stabili del resistore durante il funzionamento continuo.
Grazie alla struttura in tubo di acciaio inossidabile e alla maggiore resistenza alle vibrazioni, la struttura del resistore è adatta per apparecchiature industriali pesanti e condizioni operative difficili.
È possibile configurare più combinazioni di resistori tubolari in base ai requisiti dell'applicazione, supportando una capacità di potenza fino a 500 kW e valori di resistenza personalizzati.
L'armadio è disponibile con gradi di protezione standard IP20/IP23, mentre possono essere forniti livelli di protezione superiori in base alle specifiche esigenze di progetto.
L'armadio per resistori tubolari elettrici Dufew è progettato per sistemi industriali che richiedono prestazioni affidabili dei resistori in condizioni operative impegnative.
| Applicazione | Attrezzatura tipica | Sfide ambientali | Vantaggi del resistore tubolare |
|---|---|---|---|
| Attrezzature portuali e marittime | Gru portuali, sistemi di sollevamento, attrezzature costiere | Nebbia salina, umidità, vibrazioni | Resistenza alla corrosione e durabilità meccanica |
| Attrezzature minerarie | Sistemi di sollevamento, azionamenti pesanti | Polvere, vibrazioni, funzionamento continuo | Struttura sigillata e prestazioni stabili |
| Industria chimica | Linee di produzione, sistemi di azionamento industriale | Umidità e contaminazione | Migliore protezione ambientale |
| Test di accumulo di energia | Stazioni di prova all'aperto, sistemi di alimentazione | Sbalzi di temperatura e funzionamento di lunga durata | Prestazione termica stabile |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Armadio per resistori tubolari |
| Elemento riscaldante | Resistore tubolare in acciaio inossidabile |
| Gamma di potenza | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Norma di riferimento | GB-5792 |
Esempio: CRC 100KW 2.7R J
| Codice | Descrizione |
|---|---|
| CRC | Armadio per resistori tubolari |
| 100KW | Potenza nominale |
| 2.7R | Resistenza nominale |
| J | Precisione della resistenza (K=±10%, J=±5%, H=±3%) |
Dufew Electric esegue verifiche elettriche e meccaniche per garantire prestazioni affidabili del prodotto prima della consegna.
| Articolo di prova | Condizione di prova | Prestazione |
|---|---|---|
| Rigidità dielettrica | 2500 V CA/50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale 5S | Nessun danno visibile |
| Durata del carico a lungo termine | Funzionamento del ciclo | >9000h |
| Prova del calore umido | 40℃±2 / 90%-95%UR/100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | Cicli -55℃,55℃,155℃ | △R≤±(2%R+0,05Ω) |
| Resistenza al calore | 350 ℃/2 ore | Nessun danno evidente |
| Articolo di prova | Condizione | Prestazione |
|---|---|---|
| Forza terminale | 45N/30S | Nessuna scioltezza |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/S² | Nessun danno strutturale |
Prima di scegliere un armadio per resistori tubolari, i clienti devono considerare l'ambiente operativo, i requisiti elettrici e le condizioni di installazione per garantire che la configurazione del resistore corrisponda all'applicazione effettiva.
La scelta dovrebbe considerare il luogo di installazione, le condizioni di umidità, l'esposizione alla polvere o alla corrosione e i requisiti di vibrazione per garantire un funzionamento affidabile in diverse condizioni industriali.
Per determinare una configurazione adeguata del resistore sono necessari parametri elettrici chiave, tra cui potenza nominale, tensione di funzionamento, valore di resistenza e ciclo di lavoro.
Per ottenere un'installazione corretta e un funzionamento conveniente è necessario considerare le dimensioni dell'armadio, il metodo di raffreddamento, la direzione di collegamento dei cavi e lo spazio per la manutenzione.
Dufew Electric valuta questi parametri e consiglia configurazioni di resistori tubolari adeguate in base alle condizioni di applicazione effettive.
Dufew Electric è un produttore professionale di componenti elettronici di potenza in Cina, che integra produzione di resistori, assemblaggio di armadi, test elettrici e supporto tecnico personalizzato per fornire soluzioni affidabili di resistori industriali.
Il processo di produzione comprende avvolgimento del filo di resistenza di precisione, riempimento di ossido di magnesio, sigillatura del tubo in acciaio inossidabile, test delle prestazioni elettriche e integrazione dell'armadio per garantire prestazioni stabili del prodotto.
La tecnologia di avvolgimento di precisione garantisce valori di resistenza accurati e prestazioni elettriche costanti.
Il riempimento di ossido di magnesio di alta qualità fornisce isolamento elettrico e conduzione termica efficiente per un funzionamento stabile.
La struttura sigillata del tubo in acciaio inossidabile migliora la resistenza meccanica e la protezione dagli ambienti industriali difficili.
Le procedure di test verificano l'accuratezza della resistenza, le prestazioni di isolamento e l'affidabilità operativa prima dell'assemblaggio finale.
L'integrazione dell'armadio comprende l'installazione dello strato di resistore, l'assemblaggio del collegamento conduttivo, l'installazione della protezione della temperatura e l'assemblaggio strutturale completo.
Prima della spedizione, ogni armadio viene ispezionato per verificarne l'accuratezza del valore di resistenza, l'affidabilità del collegamento elettrico, la qualità dell'assemblaggio meccanico e la conformità alle specifiche del prodotto.
Dufew Electric segue procedure strutturate di controllo qualità per garantire prestazioni affidabili del prodotto e standard di produzione coerenti.
I documenti di qualità includono la certificazione del sistema di gestione della qualità ISO9001, la certificazione CE, i rapporti sui test dei prodotti e i registri di ispezione della fabbrica.
Documenti tecnici e rapporti sulla qualità possono essere forniti in base ai requisiti specifici del progetto.
Dufew Electric prepara armadi per resistori tubolari in base ai requisiti di trasporto industriale per garantire una consegna sicura e un'installazione regolare.
L'imballaggio include imballaggio standard per l'esportazione, protezione dall'umidità, rinforzo interno ed etichette di identificazione del prodotto.
Prima della spedizione, i tecnici confermano dettagli importanti quali dimensioni dell'armadio, peso, punti di sollevamento e requisiti di installazione per supportare un'installazione efficiente dopo la consegna.
I resistori tubolari utilizzano una struttura sigillata in acciaio inossidabile con una migliore protezione contro umidità, polvere, corrosione e vibrazioni, che li rende adatti ad ambienti industriali esigenti.
SÌ. La configurazione della protezione, la struttura dell'armadio e il design del raffreddamento possono essere personalizzati in base alle diverse condizioni di installazione e ai requisiti ambientali.
SÌ. Dufew Electric supporta la personalizzazione di potenza, resistenza, tensione, dimensioni dell'armadio e strutture di installazione in base ai requisiti applicativi specifici.
È comunemente utilizzato nei porti, nelle attrezzature minerarie, nei sistemi di produzione chimica, nei macchinari pesanti, negli impianti di prova per lo stoccaggio dell'energia e in altre applicazioni industriali.
Il tubo sigillato in acciaio inossidabile protegge i componenti interni fornendo allo stesso tempo un trasferimento termico stabile, una forte protezione meccanica e prestazioni affidabili in condizioni operative difficili.
SÌ. Il design supporta il funzionamento industriale continuo attraverso una gestione termica ottimizzata, una progettazione del flusso d'aria e una protezione affidabile dei componenti.
I clienti devono fornire i dettagli chiave dell'applicazione, tra cui potenza nominale, tensione, valore di resistenza, ambiente operativo, ciclo di lavoro e requisiti di installazione.
SÌ. Specifiche, registrazioni dei test e documenti di qualità possono essere forniti in base ai requisiti specifici del progetto.
L'armadio per resistori tubolari è una soluzione di resistori personalizzata progettata per applicazioni con diversi requisiti elettrici e ambientali.
Dufew Electric fornisce soluzioni basate sulla potenza nominale, sui requisiti di tensione, sulla configurazione della resistenza, sull'ambiente operativo e sulle condizioni di installazione.
Invia i requisiti del tuo progetto e gli ingegneri di Dufew Electric ti consiglieranno una configurazione del resistore e un design del cabinet adeguati.
