L'armadio del resistore di frenatura dell'inverter è un componente critico utilizzato nelle applicazioni di frenatura rigenerativa con azionamento a frequenza variabile (VFD).
Quando un motore controllato da un convertitore di frequenza decelera rapidamente, il motore può entrare in funzionamento rigenerativo e restituire energia elettrica al bus CC dell'inverter. Questa energia rigenerata aumenta la tensione del bus CC.
Se l'energia in eccesso non può essere rilasciata in modo efficace, il sistema inverter potrebbe riscontrare:
- Allarmi di sovratensione del bus DC
- Spegnimento imprevisto dell'inverter
- Guasto alla frenatura
- Ridotta efficienza delle apparecchiature
- Potenziale danno ai moduli di potenza
L'armadio della resistenza di frenatura dell'inverter elettrico Dufew funziona insieme all'unità di frenatura per consumare in sicurezza l'energia rigenerata e mantenere un funzionamento stabile dell'inverter.
Durante il processo di frenata:
1. Il motore genera energia rigenerativa durante la decelerazione.
2. L'unità di frenatura rileva un aumento della tensione del bus CC.
3. L'armadio della resistenza di frenatura è collegato al circuito di frenatura.
4. Il resistore converte l'energia elettrica in energia termica.
5. La struttura di raffreddamento dell'armadio rimuove il calore generato.
Questo processo di dissipazione controllata dell'energia aiuta a mantenere un funzionamento stabile durante i frequenti cicli di accelerazione, decelerazione e frenata di emergenza.
A differenza degli armadi con resistenze per uso generico, un armadio con resistenze di frenatura dell'inverter richiede un abbinamento accurato con l'intero sistema di azionamento.
La selezione errata del resistore può portare a:
- Coppia frenante insufficiente
- Temperatura eccessiva della resistenza
- Vita utile ridotta
- Funzionamento instabile dell'inverter
- Ridotta efficienza frenante
Dufew Electric valuta le effettive condizioni di lavoro prima di progettare l'armadio della resistenza di frenatura.
I parametri di selezione chiave includono:
| Fattore di selezione | Influenza sul design |
|---|---|
| Tensione dell'invertitore | Determina i requisiti di isolamento e la configurazione del resistore |
| Potenza del motore | Determina la capacità di assorbimento dell'energia |
| Frequenza di frenatura | Influisce sulla progettazione termica e sulla capacità del resistore |
| Inerzia del carico | Determina il livello di energia rigenerativa |
| Tempo di frenata | Influisce sulla capacità di sovraccarico |
| Ciclo di lavoro | Determina il funzionamento continuo o intermittente |
| Ambiente di installazione | Influisce sulla struttura dell'armadio e sul metodo di raffreddamento |
Attraverso una selezione basata sull'ingegneria, Dufew Electric fornisce soluzioni di resistori di frenatura adatte ai requisiti dell'applicazione reale.
Nelle apparecchiature industriali pesanti, i motori funzionano spesso in condizioni di carico variabili.
Durante:
- Decelerazione rapida
- Arresto di emergenza
- Abbassamento di carichi pesanti
- Cicli di avvio-arresto frequenti
il motore può generare una significativa energia rigenerativa.
Senza un efficace dispositivo di assorbimento dell'energia, questa si accumula nel bus CC dell'inverter e provoca un aumento di tensione.
L'armadio del resistore di frenatura dell'inverter elettrico Dufew fornisce un percorso di scarico controllato convertendo l'energia elettrica rigenerativa in calore.
I vantaggi includono:
- Ridotta fluttuazione della tensione del bus CC
- Protezione dell'inverter migliorata
- Prestazioni di frenata più stabili
- Rischio di arresto imprevisto ridotto

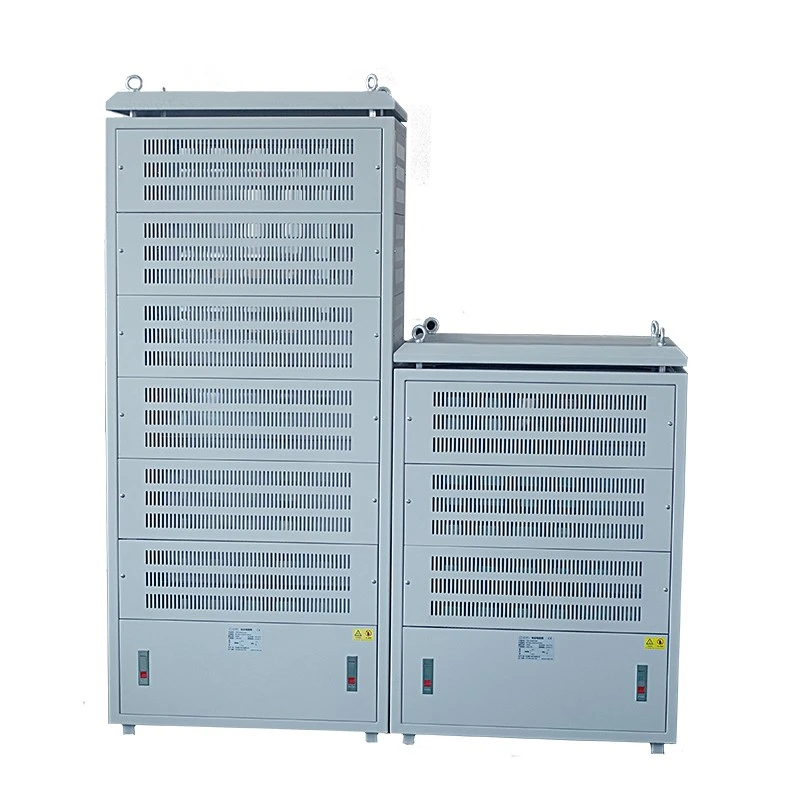

Dufew Electric utilizza gruppi di resistori ondulati modulari appositamente progettati per applicazioni di frenatura dinamica, fornendo prestazioni affidabili di assorbimento dell'energia in condizioni di frenata frequente.
Gli elementi resistivi ondulati presentano un'ampia superficie di dissipazione del calore, un'elevata densità di potenza, prestazioni di resistenza stabili e idoneità per cicli di frenatura ripetuti.
L'armadio integra più moduli resistori attraverso strutture conduttive affidabili e sbarre in rame. Ogni strato di resistenza è progettato con connessioni elettriche indipendenti, spazio dedicato per la dissipazione del calore, strutture conduttive rinforzate e protezione per il monitoraggio della temperatura.
Il design modulare offre numerosi vantaggi:
I moduli resistori multipli distribuiscono l'energia di frenata in modo uniforme, riducendo lo stress termico sui singoli componenti e mantenendo prestazioni di frenata stabili durante il funzionamento continuo.
La capacità del resistore può essere personalizzata in base alla potenza del motore, alla frequenza di frenatura, alle caratteristiche del carico e ai requisiti del ciclo operativo.
Se un modulo resistore richiede ispezione o sostituzione, i tecnici possono riparare la sezione interessata senza sostituire l'intero armadio, riducendo tempi e costi di manutenzione.
La gestione del calore è uno dei fattori più importanti nella progettazione dei resistori di frenatura. Durante i cicli di frenatura frequenti, un aumento eccessivo della temperatura può causare variazioni del valore di resistenza, riduzione dell'efficienza della frenata, invecchiamento dei componenti e durata di servizio ridotta.
Dufew Electric progetta soluzioni di gestione termica in base alle condizioni operative effettive. L'armadio può includere canali di flusso d'aria ottimizzati, spazio di ventilazione indipendente, strutture di raffreddamento dello scarico laterale, ventole di raffreddamento forzato e dispositivi di protezione della temperatura.
Per le sale inverter e gli impianti elettrici compatti, il raffreddamento con scarico laterale aiuta a ridurre la circolazione dell'aria calda attorno alle apparecchiature inverter, migliora la gestione termica della sala elettrica e previene l'accumulo di calore vicino agli armadi di controllo.
Le soluzioni di raffreddamento possono essere personalizzate in base alla frequenza di frenatura, allo spazio di installazione, ai requisiti di funzionamento continuo e alle condizioni ambientali.
Diversi siti industriali hanno limitazioni di installazione diverse. Dufew Electric supporta strutture di armadi personalizzati in base alle esigenze del cliente e alle condizioni applicative.
L'installazione a pavimento è adatta per sale elettriche, aree di controllo industriale, sale apparecchiature e sale sistemi di azionamento.
I suoi vantaggi includono un facile accesso per la manutenzione, una struttura di installazione stabile e l'idoneità per sistemi di alimentazione di grandi dimensioni.
L'installazione laterale è adatta per applicazioni con spazio di installazione limitato, sistemi di apparecchiature integrate e layout elettrici compatti.
Le opzioni di personalizzazione includono dimensioni dell'armadio, direzione di ingresso dei cavi, struttura di montaggio e configurazione di raffreddamento.
Gli armadi per resistori di frenatura Dufew sono progettati specificamente per sistemi di frenatura con convertitori di frequenza, assorbimento di energia rigenerativa, controllo della decelerazione del motore e applicazioni di frenatura dinamica.
Il sistema supporta gamme di potenza da 20KW a 500KW e tensione di lavoro fino a ≤3000V, rendendolo adatto per applicazioni con inverter di media e alta potenza.
L'armadio adotta sbarre di rame rinforzate, strutture conduttive in acciaio inossidabile e design di cablaggio interno ottimizzati per migliorare la capacità di trasporto di corrente, ridurre le perdite di connessione e mantenere un funzionamento stabile a carichi elevati.
L'armadio può integrare interruttori di protezione della temperatura, ventole di raffreddamento, terminali di protezione e strutture di custodia personalizzate per migliorare la sicurezza e l'affidabilità durante il funzionamento a lungo termine.
L'armadio del resistore di frenatura dell'inverter elettrico Dufew è ampiamente utilizzato nei sistemi industriali che richiedono un controllo affidabile dell'energia rigenerativa.
| Applicazione | Attrezzatura | Requisito principale |
|---|---|---|
| Attrezzature portuali | Gru, sistemi di sollevamento | Frenate frequenti e assorbimento di energia a carico pesante |
| Sistemi minerari | Paranchi da miniera, attrezzature di sollevamento | Controllo del carico ad alta inerzia e funzionamento continuo |
| Sistemi di ascensori | Ascensori industriali, piattaforme elevatrici | Cicli ripetuti di accelerazione e frenata |
| Industria siderurgica | Laminatoi, trasmissioni pesanti | Frenata rigenerativa ad alta frequenza |
| Macchinari industriali | Grandi sistemi motori | Funzionamento stabile dell'inverter |
| Sistemi di prova | Piattaforme per prove motori | Assorbimento del carico di resistenza controllato |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Armadio del resistore di frenatura dell'inverter |
| Applicazione | Sistema di frenata rigenerativa VFD |
| Elemento resistore | Resistore ondulato |
| Gamma di potenza | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Norma di riferimento | GB-5792 |
Esempio: CRC 100KW 2.7R J
| Codice | Descrizione |
|---|---|
| CRC | Armadio della resistenza di frenatura |
| 100KW | Potenza nominale |
| 2.7R | Resistenza nominale |
| J | Precisione della resistenza (K=±10%, J=±5%, H=±3%) |
Prima della spedizione, Dufew Electric esegue test elettrici e meccanici per verificare l'affidabilità del prodotto.
| Articolo di prova | Condizione di prova | Prestazione |
|---|---|---|
| Rigidità dielettrica | 2500 V CA/50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale 5S | Nessun danno visibile |
| Durata del carico a lungo termine | Operazione ciclica | >9000h |
| Prova del calore umido | 40℃±2/90%-95%UR/100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | Cicli -55℃,55℃,155℃ | △R≤±(2%R+0,05Ω) |
| Resistenza al calore | 350 ℃/2 ore | Nessun danno evidente |
Ogni applicazione di frenatura VFD presenta condizioni operative e requisiti prestazionali diversi. Dufew Electric fornisce valutazioni ingegneristiche e soluzioni personalizzate basate su parametri di sistema specifici, condizioni di installazione e ambienti operativi.
La configurazione della resistenza di frenatura è progettata in base ai parametri chiave del sistema di azionamento, tra cui tensione dell'inverter, potenza del motore, frequenza di frenatura, tempo di frenatura e ciclo di lavoro.
I requisiti di installazione vengono attentamente considerati per garantire un design adeguato dell'armadio e un funzionamento affidabile, comprese le dimensioni dell'armadio, i requisiti di raffreddamento, l'ambiente interno o esterno e i requisiti di collegamento dei cavi.
Condizioni operative diverse richiedono soluzioni di frenatura diverse, come frenatura continua, arresto di emergenza e frequenti applicazioni di accelerazione o decelerazione.
Sulla base di questi parametri, Dufew Electric progetta configurazioni di resistori di frenatura e strutture di armadi adatti per soddisfare i diversi requisiti applicativi.
Dufew Electric integra la produzione di elementi resistivi, l'assemblaggio di armadi, la progettazione termica, i test elettrici e il supporto tecnico per fornire soluzioni complete di resistori di frenatura.
Questa capacità di produzione integrata aiuta a garantire una qualità costante del prodotto dalla produzione dei componenti alla consegna finale.
Il processo di assemblaggio del resistore comprende la produzione di elementi resistori ondulati, la verifica della resistenza e l'assemblaggio dei collegamenti elettrici per garantire prestazioni stabili.
L'integrazione dell'armadio comprende l'installazione dello strato di resistori, l'assemblaggio delle sbarre in rame, l'installazione dei componenti di protezione e l'integrazione del sistema di raffreddamento per un funzionamento affidabile.
Prima della consegna, ogni armadio della resistenza di frenatura viene ispezionato per verificarne l'accuratezza della resistenza, le prestazioni di isolamento, l'affidabilità del collegamento elettrico e la qualità dell'assemblaggio meccanico.
Dufew Electric segue procedure strutturate di gestione della qualità per garantire prestazioni costanti del prodotto e funzionamento affidabile.
I documenti di qualità includono:
- Certificazione del Sistema di Gestione della Qualità ISO9001
- Certificazione CE
- Rapporti di prova del prodotto
- Registri delle ispezioni in fabbrica
Documenti tecnici e rapporti di ispezione possono essere forniti in base ai requisiti specifici del progetto.
Dufew Electric fornisce una preparazione professionale per il trasporto di apparecchiature elettriche industriali, garantendo che ogni armadio della resistenza di frenatura sia adeguatamente protetto durante la spedizione e pronto per l'installazione dopo la consegna.
Il processo di imballaggio comprende imballaggi in legno standard per l'esportazione, protezione dall'umidità, strutture di fissaggio interne ed etichette di identificazione del prodotto per migliorare la sicurezza del trasporto.
Prima della spedizione, i tecnici confermano dettagli importanti come le dimensioni dell'armadio, il peso del prodotto, i requisiti di sollevamento e le informazioni sull'installazione per garantire un'installazione e una messa in servizio senza problemi presso la sede del cliente.
Durante la decelerazione del motore, l'energia rigenerativa aumenta la tensione del bus CC dell'inverter. L'armadio della resistenza di frenatura assorbe e converte l'energia in eccesso in calore, contribuendo a prevenire guasti da sovratensione dell'inverter e a mantenere un funzionamento stabile del sistema.
La selezione dipende da molteplici fattori, tra cui tensione dell'inverter, potenza del motore, frequenza di frenatura, inerzia del carico, tempo di frenata, valore di resistenza e ciclo di lavoro. Questi parametri determinano la configurazione adeguata del resistore e il progetto termico.
SÌ. Dufew Electric progetta armadi con resistori di frenatura in base ai parametri elettrici e ai requisiti applicativi piuttosto che a specifici marchi di inverter, consentendo la compatibilità con diversi sistemi VFD.
SÌ. La struttura modulare del resistore ondulato e il design ottimizzato della gestione termica sono sviluppati per cicli ripetuti di accelerazione e frenatura, rendendoli adatti per applicazioni industriali esigenti.
SÌ. Dufew Electric fornisce soluzioni personalizzate in base ai diversi requisiti di sistema, tra cui potenza nominale, valore di resistenza, livello di tensione, dimensioni dell'armadio, progettazione del raffreddamento e struttura di installazione.
Per fornire una soluzione adeguata, i clienti devono fornire dettagli sull'applicazione quali tensione dell'inverter, potenza del motore, frequenza di frenatura, ciclo di lavoro, ambiente di installazione e valore di resistenza richiesto.
SÌ. Dufew Electric fornisce valutazioni ingegneristiche, documenti tecnici, rapporti di test e soluzioni personalizzate di resistori di frenatura per supportare diversi progetti industriali.
Sistemi VFD diversi richiedono configurazioni diverse della resistenza di frenatura. Dufew Electric fornisce soluzioni personalizzate di armadi con resistori di frenatura per inverter in base ai parametri dell'inverter, alle caratteristiche del motore, ai requisiti di frenatura, alle condizioni di installazione e alle esigenze di gestione termica.
Grazie alla capacità professionale di produzione di resistori, al supporto tecnico e alle procedure di test complete, Dufew Electric aiuta i clienti industriali a sviluppare sistemi di frenatura rigenerativa affidabili con prestazioni stabili.
Contatta Dufew Electric con i requisiti del tuo inverter e dell'applicazione per ricevere una soluzione adatta per l'armadio della resistenza di frenatura.
