Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.
Quando le apparecchiature elettriche richiedono la verifica delle prestazioni prima dell'installazione o della produzione in serie, è essenziale una fonte di carico stabile e controllabile.

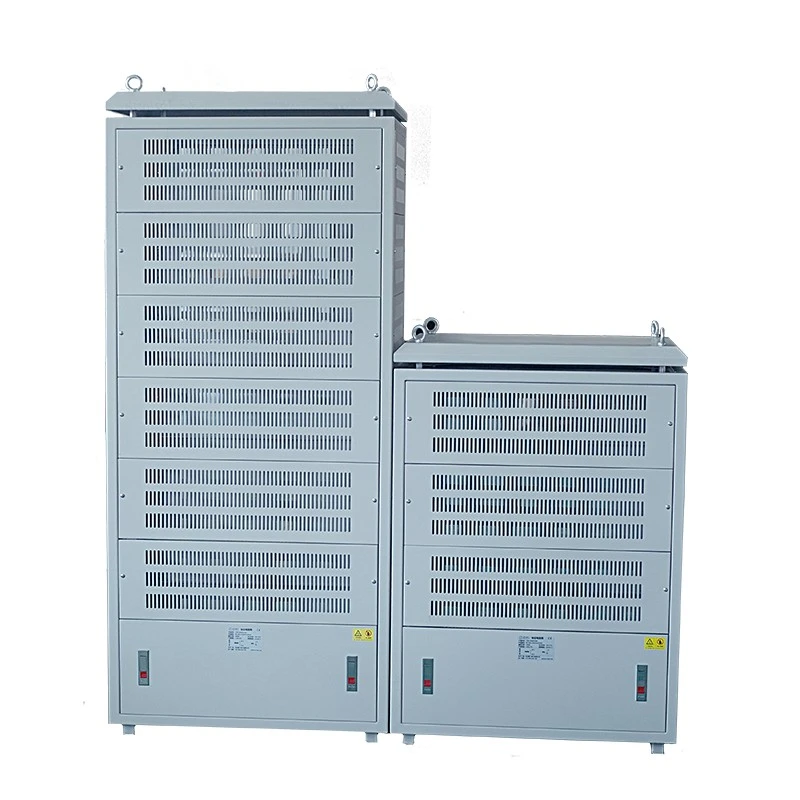

L'armadio resistore di carico elettrico Dufew fornisce una soluzione pratica simulando carichi operativi reali attraverso elementi resistori a secco. Converte l'energia elettrica in calore attraverso moduli resistori, consentendo agli ingegneri di valutare la capacità di uscita delle apparecchiature, le prestazioni di sovraccarico, l'aumento di temperatura e la stabilità operativa a lungo termine.
A differenza dei sistemi con resistori di frenatura che gestiscono principalmente l'energia rigenerata durante la decelerazione del motore, questo prodotto è sviluppato per la simulazione continua del carico e i test di affidabilità.
L'armadio adotta più gruppi di resistori indipendenti con design di commutazione modulare. Gli utenti possono regolare diverse combinazioni di carico in base ai requisiti di prova, inclusi carico leggero, carico nominale e condizioni di sovraccarico.
Il sistema supporta:
- Gamma di potenza: 20KW-500KW
-Tensione di funzionamento: ≤3000V
- Intervallo di resistenza: 0,01Ω-1KΩ
- Precisione della resistenza: ±3% / ±5% / ±10%
Dufew Electric fornisce configurazioni personalizzate in base ai parametri dell'apparecchiatura testata, alla durata del test, all'ambiente di installazione e ai requisiti di carico.
Prima che generatori, sistemi UPS, sistemi di accumulo di energia o convertitori di potenza vengano installati o consegnati per la produzione di massa, i produttori devono verificare se le apparecchiature possono funzionare in modo sicuro e affidabile in diverse condizioni di carico.
I soli test a vuoto non sono in grado di rivelare problemi quali capacità di uscita insufficiente, aumento eccessivo della temperatura, conversione di potenza instabile, guasti del sistema di protezione o rischi di affidabilità a lungo termine.
Un carico resistivo controllato consente agli ingegneri di simulare condizioni operative reali in un ambiente di prova sicuro. L'armadio resistore di carico elettrico Dufew aiuta gli utenti a valutare le prestazioni delle apparecchiature attraverso test a basso carico, test a carico nominale, test continui a pieno carico e test di sovraccarico di breve durata, aiutando a identificare potenziali problemi prima dell'implementazione.
Utilizza elementi resistori ad alta potenza per convertire l'energia elettrica in energia termica controllata durante i test delle apparecchiature.
Durante il processo di test, l'apparecchiatura testata fornisce energia elettrica all'armadio e i moduli resistori consumano energia in base ai valori di resistenza configurati. Il calore generato viene quindi rimosso attraverso il sistema di raffreddamento, consentendo agli ingegneri di analizzare le prestazioni delle apparecchiature in diverse condizioni di carico.
La struttura modulare del resistore consente combinazioni di carico flessibili senza sostituire apparecchiature di prova a potenza fissa, supportando varie condizioni di prova come funzionamento a basso carico, funzionamento a carico nominale, funzionamento continuo a pieno carico e simulazione di sovraccarico di breve durata.
La scelta di un armadio di carico adatto richiede molto più della semplice scelta della potenza nominale. La configurazione corretta dipende dall'attrezzatura testata, dalle condizioni operative e dagli obiettivi specifici del test.
La capacità di carico deve corrispondere ai requisiti di potenza in uscita dell'apparecchiatura testata, inclusa la potenza nominale del generatore, la capacità dell'UPS, la potenza nominale del PCS e la potenza in uscita dell'inverter.
Ad esempio, un progetto di test su un generatore da 500 kW potrebbe richiedere un armadio di carico configurato in base alla percentuale di test, alla durata e alle condizioni operative effettive.
Attrezzature diverse richiedono configurazioni elettriche diverse. I clienti devono fornire i requisiti di test CA o CC, tensione di funzionamento e requisiti di frequenza, ove applicabile.
Dufew Electric può personalizzare l'armadio in base alle diverse condizioni di tensione e ai requisiti di test.
Scopi di prova diversi richiedono profili di carico diversi. I fattori chiave includono i gradini di carico richiesti, il tempo di funzionamento continuo, i requisiti di sovraccarico e la durata del test di invecchiamento.
Una cabina progettata per verifiche di breve durata può richiedere una configurazione diversa da quella utilizzata per test di affidabilità di lunga durata.
L'ambiente di installazione influisce direttamente sulla struttura dell'armadio e sulla progettazione del raffreddamento. Fattori importanti includono l'installazione interna o esterna, lo spazio disponibile, le condizioni di ventilazione e i requisiti di trasporto.
Dufew Electric valuta questi fattori prima di consigliare una struttura e una configurazione adeguate.
Progetti di test diversi richiedono livelli di carico diversi. Dufew Electric progetta l'armadio con più rami di resistori indipendenti, consentendo combinazioni di carico flessibili in base ai requisiti di test.
Questo design consente di commutare più sezioni di potenza in modo indipendente, crea diversi livelli di carico senza sostituire le apparecchiature e migliora l'efficienza e la ripetibilità dei test.
Ad esempio, un armadio può simulare diverse fasi di test invece di richiedere più dispositivi di carico a potenza fissa.
Le moderne apparecchiature elettriche includono vari tipi di uscita, come generatori CA, sistemi CC, PCS di accumulo di batterie e convertitori di potenza. L'armadio può essere configurato in base ai diversi requisiti di test elettrici.
Supporta diversi livelli di tensione e applicazioni di test di carico CA/CC, riducendo la necessità di apparecchiature di test separate.
Le applicazioni tipiche includono test del sistema di accumulo dell'energia, verifica delle prestazioni dell'UPS, test dei convertitori di potenza e test del carico del generatore.
Un sistema di prova di carico affidabile richiede valori di resistenza più che accurati. La struttura dell'armadio deve inoltre fornire prestazioni elettriche stabili, un'efficace dissipazione del calore, un funzionamento sicuro e una manutenzione conveniente.
L'armadio resistore di carico elettrico Dufew integra moduli resistori, sistemi di raffreddamento, componenti di protezione e gruppo armadio per fornire una soluzione completa per test di carico resistivo.
| Componente | Funzione |
|---|---|
| Moduli resistori ad alta potenza | Converti l'energia elettrica in calore controllato durante i test |
| Gruppi di carico indipendenti | Fornire una regolazione flessibile del carico per diverse condizioni di prova |
| Sistema di raffreddamento | Rimuovere il calore generato e mantenere un funzionamento stabile |
| Componenti di protezione | Migliorare la sicurezza operativa in condizioni anomale |
| Sistema di collegamento elettrico | Garantire una connessione affidabile tra l'attrezzatura testata e l'armadio di carico |
| Custodia per armadietto | Fornisce protezione meccanica e installazione interna organizzata |
La struttura modulare permette a Dufew Electric di personalizzare il quadro secondo:
- Capacità di potenza richiesta
- Valore di resistenza
- Tensione di lavoro
- Durata del test
- Requisiti di installazione
I test di lunga durata richiedono prestazioni di resistenza stabili e un efficace controllo del calore. L'armadio del resistore di carico elettrico Dufew adotta un design di gestione termica separato per migliorare la stabilità operativa durante i test continui.
La progettazione comprende:
- Canali di flusso d'aria indipendenti per diversi gruppi di carico
- Monitoraggio individuale della temperatura
- Protezione indipendente per ogni sezione di carico
Ciò aiuta a ridurre l'interazione termica tra i gruppi di resistori, a migliorare la coerenza del test e a mantenere valori di resistenza stabili durante il funzionamento a lungo termine.
L'armadio adotta una struttura modulare progettata per una comoda ispezione, manutenzione e regolazione futura.
Le caratteristiche principali includono:
- Disposizione modulare dei resistori
- Rami elettrici indipendenti
- Disposizione chiara del cablaggio interno
- Pannelli di manutenzione accessibili
Quando una sezione di carico richiede un'ispezione, i tecnici possono riparare il modulo specifico senza smontare completamente l'intero armadio, contribuendo a ridurre i tempi di manutenzione e i tempi di fermo delle apparecchiature.
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Armadio del resistore di carico |
| Applicazione | Test sulle apparecchiature elettriche e test di invecchiamento |
| Gamma di potenza | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3% / ±5% / ±10% |
| Grado di protezione | IP20/IP23 |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Standard | GB-5792 |
Esempio: CRC 100KW 2.7R J
| Simbolo | Descrizione |
|---|---|
| CRC | Armadio del resistore di carico |
| 100KW | Potenza nominale |
| 2.7R | Resistenza nominale |
| J | Precisione della resistenza (K=±10%, J=±5%, H=±3%) |
Per garantire un funzionamento stabile durante i test di lunga durata, Dufew Electric esegue la verifica elettrica prima della consegna.
| Articolo di prova | Condizione di prova | Prestazione |
|---|---|---|
| Rigidità dielettrica | 2500 V CA/50 Hz/60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale 5S | Nessun danno visibile |
| Durata del carico a lungo termine | Funzionamento a ciclo (scarica 10S, intervallo 90S) | >9000h |
| Prova del calore umido | 40℃±2 / 90%-95%UR/100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | Test del ciclo -55℃, 55℃, 155℃ | △R≤±(2%R+0,05Ω) |
| Resistenza al calore | 350 ℃/2 ore | Nessun danno evidente |
| Coefficiente di temperatura | Confronto del carico nominale | ≤300ppm/℃ |
Per garantire un funzionamento affidabile durante il trasporto e gli ambienti di installazione industriale, Dufew Electric esegue una verifica meccanica sull'armadio del resistore di carico prima della consegna.
| Articolo di prova | Condizione | Prestazione |
|---|---|---|
| Forza terminale | 45N/30S | Nessun allentamento o danno |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g, 98 m/S² | Nessun danno strutturale |
Queste procedure di verifica meccanica aiutano a garantire l'affidabilità strutturale e i collegamenti elettrici stabili durante il trasporto, l'installazione e il funzionamento a lungo termine.
L'armadio per resistori di carico elettrico Dufew è ampiamente utilizzato per la verifica delle prestazioni, i test di affidabilità e i test di invecchiamento delle apparecchiature elettriche. Fornisce una simulazione del carico elettrico controllato per aiutare gli ingegneri a valutare le prestazioni delle apparecchiature in diverse condizioni operative.
| Applicazione | Requisiti di test del cliente | In che modo è utile l'armadio del resistore di carico | Elementi chiave di valutazione |
|---|---|---|---|
| Test di carico del generatore | Verificare se i generatori possono mantenere una potenza stabile in condizioni di carico nominale e continuo | Simula diverse condizioni di carico per valutare le prestazioni del generatore prima della consegna o dell'installazione | Capacità di uscita nominale, prestazioni termiche, stabilità operativa continua, risposta di protezione |
| Test del sistema UPS | Verificare l'affidabilità dell'alimentazione di backup e le prestazioni di scarica della batteria | Fornisce carichi resistivi controllati per test di uscita dell'UPS e verifica dell'affidabilità | Stabilità di uscita, prestazioni di scarica, capacità di sovraccarico, funzionamento a lungo termine |
| Test PCS sull'accumulo di energia | Valutare le prestazioni di conversione della potenza in diverse condizioni operative | Simula i carichi CA/CC per i test delle prestazioni del PCS e la valutazione termica | Efficienza di conversione di potenza, comportamento termico, stabilità di uscita, capacità di funzionamento continuo |
| Test di inverter e alimentatori | Verificare le prestazioni del prodotto durante lo sviluppo e i test di produzione | Crea condizioni di carico ripetibili per testare apparecchiature elettroniche di potenza | Prestazioni di uscita, aumento di temperatura, funzioni di protezione, valutazione dell'affidabilità |
| Test di invecchiamento delle apparecchiature elettriche industriali | Eseguire una verifica operativa di lunga durata prima della produzione di massa | Fornisce un carico resistivo stabile per test di resistenza e invecchiamento | Stabilità a lungo termine, affidabilità dei componenti, prestazioni di gestione termica |
La scelta di un armadio di carico adatto richiede qualcosa di più della semplice corrispondenza dei valori di potenza.
Dufew Electric valuta:
- Potenza nominale dell'apparecchiatura testata
- Requisiti di tensione
- Modalità di test AC o DC
- Passi di carico richiesti
- Tempo di funzionamento continuo
- Condizioni di installazione
Sulla base di questi parametri, Dufew Electric può fornire la configurazione del resistore, il design del raffreddamento e la struttura dell'armadio adatti.
Ciò aiuta i clienti a evitare problemi quali capacità di test insufficiente, aumento eccessivo della temperatura o configurazione di carico inadeguata.
Dufew Electric è un produttore professionale di componenti elettronici di potenza in Cina, che integra produzione di resistori, assemblaggio di armadi e capacità di test elettrici per fornire soluzioni di test di carico personalizzate per diverse applicazioni industriali.
A differenza dei fornitori che assemblano solo armadi standard, Dufew Electric gestisce i processi di produzione chiave, dalla configurazione dei resistori e integrazione degli armadi fino all'ispezione finale, contribuendo a migliorare la coerenza del prodotto, il controllo di qualità e l'affidabilità del progetto.
I moduli resistori sono configurati in base ai requisiti di test del cliente, tra cui capacità di potenza, valore di resistenza, condizioni di tensione e durata operativa. Ciò garantisce che l'armadio di carico possa fornire un carico elettrico stabile durante diversi scenari di test.
Il processo di assemblaggio dell'armadio comprende il cablaggio elettrico interno, l'installazione dei componenti di protezione, l'integrazione della struttura di raffreddamento, l'installazione del modulo resistore e l'assemblaggio dell'armadio esterno.
Il layout interno è ottimizzato per l'affidabilità elettrica, un'efficiente dissipazione del calore e una manutenzione conveniente per supportare il funzionamento industriale a lungo termine.
Prima della consegna, Dufew Electric esegue procedure di ispezione complete, tra cui la verifica della connessione elettrica, la misurazione della resistenza, il test di isolamento, il test di rigidità dielettrica, l'ispezione meccanica e la conferma delle specifiche del prodotto.
Queste procedure di ispezione aiutano a garantire che ogni sistema di prova di carico soddisfi i requisiti di progetto concordati prima della spedizione.
Settori diversi richiedono condizioni di prova diverse. Dufew Electric supporta soluzioni personalizzate con configurazioni di potenza da 20KW-500KW, valori di resistenza personalizzati, diversi requisiti di tensione, opzioni di test CA/CC e regolazioni della struttura dell'armadio.
Dufew Electric gestisce i processi chiave, dai componenti dei resistori ai sistemi di armadi finiti, contribuendo a migliorare la coerenza del prodotto, il controllo di qualità, l'affidabilità della consegna e l'efficienza della comunicazione tecnica.
Per i progetti di test industriali, la selezione corretta è essenziale. Dufew Electric collabora con i clienti per valutare i requisiti applicativi, i parametri elettrici, le procedure di test e le condizioni di installazione per consigliare soluzioni adeguate anziché configurazioni standard fisse.
Dufew Electric segue procedure strutturate di controllo della qualità per mantenere standard di produzione stabili e prestazioni affidabili del prodotto durante tutto il processo di produzione.
La garanzia della qualità comprende la certificazione del sistema di gestione della qualità ISO9001, la certificazione CE, i registri dei test delle prestazioni elettriche e i registri delle ispezioni di fabbrica.
Attraverso processi di produzione controllati e procedure di verifica del prodotto, Dufew Electric fornisce soluzioni affidabili per prove di carico per applicazioni di potenza industriale.
In quanto apparecchiature di prova industriale, i sistemi di prova di carico richiedono una preparazione affidabile del trasporto e una pianificazione dell'installazione per garantire una consegna sicura e una messa in servizio senza intoppi.
Dufew Electric fornisce imballaggi rinforzati per l'esportazione, protezione dall'umidità, strutture di fissaggio interne ed etichette di identificazione del prodotto per migliorare la sicurezza del trasporto.
Prima della spedizione, i tecnici confermano le dimensioni dell'armadio, i requisiti di sollevamento, le informazioni sull'interfaccia elettrica e le condizioni di installazione del cliente per supportare un'installazione efficiente dopo la consegna.
Le opzioni di trasporto includono il trasporto marittimo per progetti internazionali, il trasporto su camion per la consegna nazionale e altre soluzioni logistiche personalizzate in base ai requisiti del progetto.
Sebbene sia l'armadio del resistore di carico che il banco di carico resistivo siano utilizzati per la simulazione del carico elettrico, sono progettati per requisiti di test e ambienti applicativi diversi.
| Elemento di confronto | Armadio del resistore di carico | Banco di carico resistivo |
|---|---|---|
| Scopo principale | Test personalizzati di apparecchiature elettriche e verifica dell'affidabilità | Simulazione generale del carico elettrico |
| Applicazioni tipiche | Test generatori, test UPS, test PCS per lo stoccaggio dell'energia, test inverter | Messa in servizio del generatore, test sul campo, test di carico temporaneo |
| Focus sulla progettazione | Configurazione personalizzata del resistore, integrazione nell'armadio, stabilità dei test a lungo termine | Capacità di carico standardizzata e requisiti di test portatili |
| Carica configurazione | Gruppi di resistenze flessibili con gradini di carico personalizzati | Di solito gradini di carico fissi secondo i modelli standard |
| Installazione | Solitamente installato come parte di un sistema di test permanente | Spesso progettato per test temporanei o mobili |
| Personalizzazione | Elevata personalizzazione per tensione, resistenza, potenza e struttura | Personalizzazione limitata a seconda della configurazione standard |
| Utenti idonei | Produttori di apparecchiature, laboratori di ricerca e sviluppo, integratori di sistemi | Società di servizi, squadre di messa in servizio, fornitori di manutenzione |
Un armadio per resistori di carico è adatto per applicazioni che richiedono test ripetibili e a lungo termine, soprattutto quando sono necessarie condizioni di carico personalizzate e configurazioni elettriche specifiche.
È comunemente usato per:
- Test di affidabilità a lungo termine
- Profili di carico personalizzati
- Integrazione con sistemi di test di produzione o di laboratorio
- Configurazioni specifiche di tensione e resistenza
Un banco di carico resistivo è generalmente più adatto per applicazioni di test temporanei in cui è richiesta una simulazione di carico portatile e standardizzata, come ad esempio:
- Test delle prestazioni sul campo
- Simulazione del carico standardizzato
- Requisiti di test portatili
Dufew Electric si concentra su soluzioni personalizzate per produttori e integratori di sistemi che necessitano di ambienti di test stabili, ripetibili e controllabili per apparecchiature di potenza industriale.
La selezione dipende dalla potenza dell'apparecchiatura testata, dalla tensione, dalla durata del test, dai gradini di carico richiesti e dall'ambiente di installazione.
SÌ. Gruppi multipli di resistori indipendenti consentono agli utenti di combinare diversi livelli di potenza per diverse condizioni di test.
Viene comunemente utilizzato per generatori, sistemi UPS, PCS per l'accumulo di energia, inverter e apparecchiature di alimentazione.
SÌ. L'armadio è progettato con strutture di raffreddamento e controllo della temperatura indipendenti per un funzionamento di lunga durata.
SÌ. È possibile personalizzare la potenza nominale, il valore di resistenza, le dimensioni dell'armadio, il metodo di raffreddamento e la configurazione elettrica.
Normalmente i clienti devono fornire alimentazione, tensione, requisiti di test, profilo di carico e condizioni di installazione dell'apparecchiatura.
Attraverso processi di produzione controllati, ispezione elettrica e verifica delle prestazioni prima della spedizione.
SÌ. Le specifiche del prodotto, i record dei test e i relativi documenti tecnici possono essere forniti in base ai requisiti del progetto.
Ogni progetto di test di potenza ha requisiti diversi.
Dufew Electric fornisce armadi resistivi di carico personalizzati e soluzioni di banchi di carico resistivi basati su:
- Potenza nominale
- Livello di tensione
- Scopo del test
- Carica profilo
- Ambiente di installazione
Contatta Dufew Electric per discutere le esigenze del tuo progetto e ricevere una proposta tecnica adeguata.
