Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

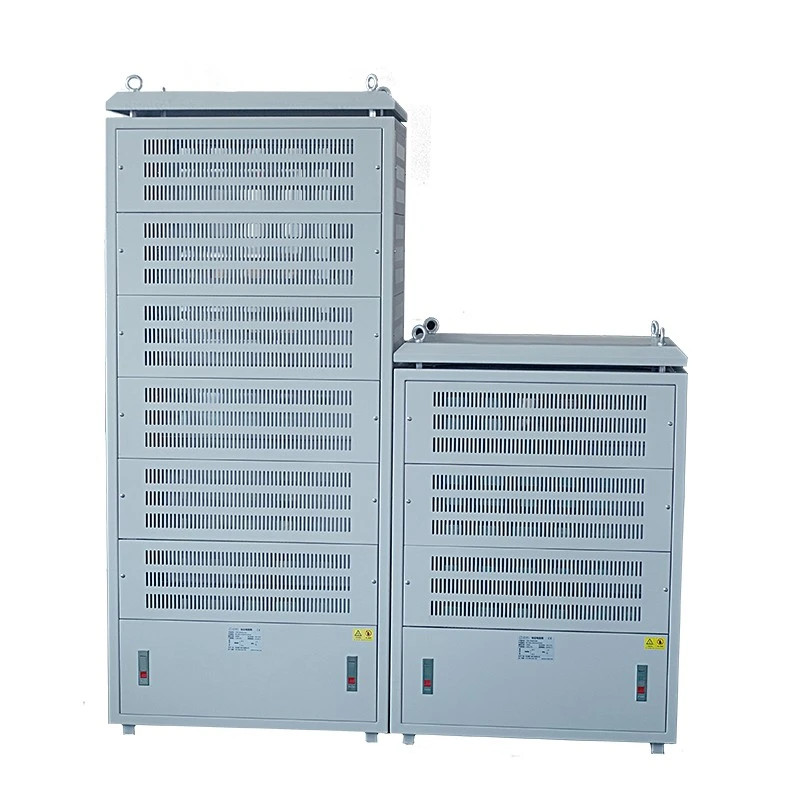

L'armadio per resistori ondulati elettrici Dufew è un gruppo resistore ad alta potenza montato a pavimento progettato per applicazioni che richiedono una dissipazione di energia elettrica stabile ed efficiente.
A differenza dei tradizionali box resistori, l'armadio adotta una struttura modulare multistrato, in cui più unità resistive ondulate sono collegate tramite barre conduttive in acciaio inossidabile e sbarre collettrici in rame. Questo design migliora la capacità di espansione della potenza, la distribuzione del calore, l'efficienza della manutenzione e l'affidabilità operativa.
L'armadio delle resistenze supporta:
- Potenza nominale: 20KW-500KW
-Tensione di funzionamento: ≤3000V
- Intervallo di resistenza: 0,01Ω-1KΩ
- Valori di resistenza personalizzati e configurazioni del cabinet
- Opzioni di raffreddamento naturale o raffreddamento ad aria forzata
L'armadio per resistori ondulati è progettato per sistemi di frenatura industriali che richiedono un assorbimento di energia ad alta capacità e un funzionamento stabile in condizioni di lavoro impegnative. Con potenze nominali da 20KW a 500KW, è adatto per sistemi inverter a media e alta tensione, cicli di frenatura frequenti e applicazioni di scarica ad alta energia.
La connessione con sbarre in rame rinforzato migliora la capacità di trasporto di corrente riducendo al contempo le perdite elettriche durante il funzionamento, contribuendo a mantenere prestazioni affidabili in ambienti pesanti come sistemi di sollevamento con gru, attrezzature per la movimentazione portuale, macchinari minerari, linee di produzione dell'acciaio e sistemi di azionamento di motori di grandi dimensioni.
Dufew Electric adotta una struttura modulare multistrato per migliorare l'affidabilità del sistema e semplificare la manutenzione. Ciascuno strato di resistore è progettato con connessioni elettriche indipendenti, canali di flusso d'aria dedicati e capacità di isolamento dei guasti individuali, consentendo ai tecnici di ispezionare o sostituire sezioni specifiche senza compromettere il sistema completo.
Il design modulare fornisce inoltre opzioni flessibili di espansione della capacità, consentendo di regolare la configurazione del resistore in base ai diversi requisiti di alimentazione, cicli di frenatura e futuri aggiornamenti del sistema. Rispetto ai tradizionali box resistori, questa struttura aiuta a ridurre i tempi di inattività per manutenzione e a migliorare la disponibilità delle apparecchiature.
L'elemento resistore ondulato adotta una struttura di avvolgimento ottimizzata per ridurre l'induttanza parassita e migliorare la risposta dinamica durante le operazioni di frenatura ad alta velocità. Questo design aiuta a ridurre al minimo le interferenze elettromagnetiche, a ridurre l'impatto dei picchi di tensione e a fornire una distribuzione di corrente più bilanciata per i sistemi di azionamento basati su inverter.
Grazie alla stabilità elettrica migliorata, la struttura a bassa induttanza è adatta per azionamenti a frequenza variabile, sistemi di frenatura rigenerativa e applicazioni di controllo motori ad alta potenza in cui sono richiesti un rapido assorbimento di energia e una protezione affidabile.
I sistemi di resistori ad alta potenza generano una notevole quantità di calore durante la scarica di energia, rendendo essenziale una gestione termica efficace per il funzionamento continuo. Dufew Electric ottimizza i canali del flusso d'aria dell'armadio e le strutture di dissipazione del calore per mantenere prestazioni di temperatura stabili durante i cicli di frenata di lunga durata.
Il sistema di raffreddamento può essere configurato con ventilazione naturale, raffreddamento ad aria forzata mediante ventilatori industriali o soluzioni di raffreddamento personalizzate in base al ciclo di lavoro e alle condizioni di installazione. Gli ampi canali di ventilazione, la distribuzione uniforme del calore e le strutture opzionali di protezione dalla polvere contribuiscono a ridurre i rischi di surriscaldamento locale e a migliorare l'affidabilità operativa a lungo termine.
L'armadio resistivo ondulato è costituito principalmente da:
| Componente | Funzione |
|---|---|
| Resistore a filo avvolto ondulato | Converte l'energia elettrica in energia termica |
| Barra conduttiva in acciaio inossidabile | Fornisce supporto meccanico e collegamento elettrico |
| Sbarra in rame | Garantisce la trasmissione ad alta corrente |
| Custodia per armadietto | Fornisce protezione e struttura di installazione |
| Sistema di raffreddamento | Rimuove il calore generato durante il funzionamento |
| Dispositivo di protezione della temperatura | Previene i danni da surriscaldamento |
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Armadio per resistori ondulati |
| Potenza nominale | 20KW-500KW |
| Tensione di lavoro | ≤3000 V |
| Gamma di resistenza | 0,01Ω-1KΩ |
| Precisione della resistenza | ±3%, ±5%, ±10% |
| Grado di protezione | IP20 / IP23 Opzionale |
| Coefficiente di temperatura | ≤300ppm/℃ |
| Grado ignifugo | UL94V-2 |
| Standard | GB-5792 |
| Metodo di raffreddamento | Raffreddamento naturale/Raffreddamento ad aria forzata |
Esempio: CRC 100KW 2.7R J
| Codice | Descrizione |
|---|---|
| CRC | Armadio per resistori ondulati |
| 100KW | Potenza nominale |
| 2.7R | Resistenza nominale |
| J | Tolleranza alla resistenza (K=±10%, J=±5%, H=±3%) |
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Rigidità dielettrica | 2500 V CA / 50 Hz / 60 S | Corrente di dispersione ≤10 mA |
| Resistenza di isolamento | 1000 V CC | ≥100MΩ |
| Sovraccarico di breve durata | 10 volte la potenza nominale/5S | Nessun danno visibile |
| Durata del carico a lungo termine | Scarica 10S, ciclo di intervallo 90S | >9000h |
| Prova del calore umido | 40℃±2 / 90%-95%UR/100 ore | △R≤±(1%R+0,05Ω) |
| Ciclo della temperatura | -55℃/55℃/155℃ | Nessun danno anomalo |
| Articolo di prestazione | Condizione di prova | Requisito |
|---|---|---|
| Forza terminale | 45N/30S | Nessun allentamento o danno |
| Resistenza alle vibrazioni | 5-200 Hz, 1 g | Nessun danno strutturale |
| Resistenza al calore della saldatura | 350±5℃/3S | Nessun cambiamento anomalo |
| Saldabilità | 235±5℃/5S | Copertura >95% |
La scelta di una soluzione di resistenza di frenatura adeguata richiede una valutazione completa dei parametri elettrici, delle condizioni di frenatura e dei requisiti di installazione. Dufew Electric analizza l'ambiente applicativo reale per consigliare una configurazione di resistenza adeguata che soddisfi i requisiti prestazionali del sistema.
La configurazione del resistore deve essere selezionata in base ai parametri chiave del sistema di azionamento, tra cui la potenza nominale del motore, il modello di inverter, la tensione del bus CC e la corrente nominale. Questi fattori determinano la capacità di assorbimento dell'energia richiesta e la compatibilità elettrica con il sistema frenante.
Applicazioni diverse generano livelli di energia di frenata diversi. Considerazioni importanti includono la frequenza di frenatura, la durata della frenatura, l'energia generata durante la decelerazione e i requisiti del ciclo di lavoro. Le applicazioni con frequenti accelerazioni e decelerazioni richiedono solitamente una maggiore capacità termica e prestazioni di raffreddamento più affidabili.
Il valore della resistenza deve corrispondere alle specifiche dell'inverter, alla coppia frenante richiesta e alla corrente massima consentita per garantire un'efficace dissipazione dell'energia senza influenzare le funzioni di protezione del sistema.
Le condizioni di installazione influiscono direttamente sulla struttura dell'armadio e sulla progettazione del raffreddamento. Durante la selezione è necessario considerare fattori quali l'installazione interna o esterna, la temperatura ambiente, le condizioni di ventilazione e i requisiti di protezione.
Sulla base di questi parametri applicativi, Dufew Electric fornisce supporto tecnico personalizzato per aiutare i clienti a selezionare le configurazioni di resistori adatte per diversi sistemi di frenatura industriale.
L'armadio per resistori ondulati elettrici Dufew è progettato per applicazioni industriali che richiedono un assorbimento di energia affidabile e prestazioni di frenata stabili. È comunemente utilizzato in sistemi inverter a media e alta tensione, gru e apparecchiature di sollevamento, ascensori, laminatoi, macchinari minerari, sistemi di movimentazione portuale, nastri trasportatori, piattaforme di prova motori e altre applicazioni di gestione dell'energia industriale.
| Confronto | Armadio per resistori ondulati | Scatola resistore convenzionale |
|---|---|---|
| Capacità di potenza | Fino a 500KW | Di solito gamma di potenza inferiore |
| Capacità di tensione | Fino a 3000 V | Principalmente applicazioni a bassa tensione |
| Struttura | Design modulare multistrato | Unica struttura integrata |
| Manutenzione | Sostituzione del singolo modulo | Manutenzione completa dell'unità |
| Raffreddamento | Design ottimizzato del flusso d'aria | Dissipazione del calore limitata |
| Applicazione | Sistemi industriali pesanti | Attrezzature piccole e medie |
Capacità di produzione professionale di elettronica di potenza
Dufew Electric è specializzata in resistori di potenza industriale, sistemi di frenatura, reattori, trasformatori e soluzioni di controllo della potenza.
Con processi di produzione professionali e capacità di test elettrici, Dufew Electric fornisce soluzioni affidabili di armadi resistivi per clienti industriali globali.
Dufew Electric fornisce soluzioni professionali di imballaggio e trasporto per prodotti con armadi per resistori in cartone ondulato.
Ogni armadio è imballato in modo sicuro con casse di legno standard per l'esportazione, strutture di fissaggio rinforzate e materiali di protezione dall'umidità per garantire una consegna sicura durante il trasporto a lunga distanza.
I metodi di spedizione disponibili includono:
- Trasporto marittimo: adatto per ordini internazionali di grandi volumi e attrezzature industriali pesanti.
- Trasporto via terra: disponibile per la consegna nazionale e il trasporto dalla fabbrica al sito.
- Trasporto ferroviario: adatto per la spedizione transfrontaliera di apparecchiature industriali.
- Trasporto aereo: disponibile per ordini urgenti di piccole dimensioni o di sostituzione.
Prima della spedizione, ciascun armadio per resistori ondulati viene ispezionato, imballato in modo sicuro e preparato secondo i requisiti di trasporto internazionale.
Dufew Electric si concentra su resistori industriali, sistemi di frenatura, reattori, trasformatori e soluzioni di controllo dell'alimentazione.
I valori di resistenza, le potenze nominali, le strutture dell'armadio e i requisiti di installazione possono essere personalizzati in base alle esigenze del progetto.
La rigorosa selezione dei materiali, il controllo della produzione e le procedure di test garantiscono un funzionamento stabile in ambienti industriali difficili.
Dufew Electric supporta clienti OEM, distributori e utenti industriali in tutto il mondo con un servizio tecnico professionale e supporto per la consegna.
Dufew Electric segue rigorose procedure di controllo qualità durante tutto il processo di produzione, compresa l'ispezione dei materiali, i test elettrici e l'ispezione del prodotto finale.
I nostri prodotti di armadi per resistori ondulati sono supportati da:
- Certificazione del Sistema di Gestione della Qualità ISO 9001
- Certificazione CE
- Rapporti di prova del prodotto
- Registrazioni dei test sulle prestazioni elettriche
Queste certificazioni e documenti di qualità garantiscono prestazioni affidabili, sicurezza e conformità per le applicazioni industriali globali.
Questo prodotto viene utilizzato principalmente per la dissipazione di energia ad alta potenza nei sistemi di frenatura industriale, nelle applicazioni con inverter e nelle apparecchiature di azionamento del motore. Assorbe l'energia rigenerativa generata durante la decelerazione del motore per aiutare a proteggere i sistemi elettronici di potenza da problemi di sovratensione.
Dufew Electric fornisce soluzioni personalizzate con potenze nominali da 20KW a 500KW in base ai diversi requisiti delle applicazioni industriali, tra cui frequenza di frenatura, esigenze di assorbimento di energia e condizioni operative.
SÌ. Dufew Electric può personalizzare valori di resistenza, capacità di potenza, dimensioni dell'armadio, metodi di raffreddamento e strutture di installazione in base a requisiti tecnici specifici.
È ampiamente applicato in gru, ascensori, attrezzature minerarie, laminatoi, macchinari portuali, trasportatori e altri sistemi industriali pesanti che richiedono un assorbimento energetico affidabile.
Dufew Electric applica un design del resistore a bassa induttanza, connessioni con sbarre in rame, sistemi di protezione della temperatura e rigorose procedure di ispezione della qualità per mantenere prestazioni stabili durante il funzionamento a lungo termine.
SÌ. Dufew Electric fornisce soluzioni di elettronica di potenza personalizzate per clienti OEM, distributori e utenti industriali in tutto il mondo, compreso supporto tecnico e comunicazione di progetto.
Il design del raffreddamento può essere configurato con ventilazione naturale o raffreddamento ad aria forzata utilizzando ventilatori industriali in base alla generazione di calore, al ciclo di lavoro e all'ambiente di installazione.
