Un filtro armonico desintonizzato viene utilizzato nei sistemi di rifasamento in cui i banchi di condensatori operano in reti contenenti carichi non lineari. La sua funzione principale è ridurre il rischio di risonanza armonica e proteggere il banco di condensatori, piuttosto che eliminare direttamente i singoli ordini armonici.
Il filtro è costituito da un reattore depotenziato e da un condensatore di potenza collegati in serie, formando un circuito LC. Alla frequenza fondamentale, il condensatore fornisce la compensazione della potenza reattiva. Il reattore modifica l'impedenza del circuito e sposta la sua frequenza caratteristica al di sotto delle frequenze armoniche dominanti nel sistema.
Questa configurazione aiuta:
- Ridurre la possibilità di risonanza parallela tra la batteria di condensatori e la rete elettrica
- Limitare la corrente armonica che scorre attraverso il condensatore
- Ridurre il riscaldamento dei condensatori e lo stress elettrico
- Migliorare le condizioni operative delle apparecchiature di rifasamento
- Mantenere la compensazione della potenza reattiva nelle condizioni operative specificate
L'idoneità di una configurazione desintonizzata dipende dalle caratteristiche elettriche del sistema completo, compreso il carico non lineare, il banco di condensatori e l'impedenza di rete.
La frequenza caratteristica del circuito LC è determinata dall'induttanza del reattore e dalla capacità del condensatore. Il sistema è progettato in modo tale che questa frequenza rimanga al di sotto delle frequenze armoniche dominanti anziché essere sintonizzata direttamente su una di esse.
Per un sistema a 50 Hz, la 5a armonica è 250 Hz. Una configurazione desintonizzata al 7% pone la frequenza caratteristica al di sotto della quinta armonica, contribuendo a evitare che il banco di condensatori diventi un percorso a bassa impedenza a questa frequenza armonica.
Il reattore modifica quindi il rapporto di impedenza tra la batteria di condensatori e la rete elettrica. Ciò riduce la probabilità di amplificazione della risonanza consentendo al condensatore di continuare a fornire la compensazione della potenza reattiva alla frequenza fondamentale.
La configurazione effettiva dovrebbe essere determinata dalla tensione del sistema, dalla frequenza, dalla potenza nominale del condensatore, dallo spettro armonico, dall'impedenza di rete e dalle caratteristiche del carico.
I fattori di desintonizzazione comuni includono 6%, 7% e 14%. Il valore appropriato dipende dall'impianto elettrico e non solo dalla potenza nominale del condensatore.
| Fattore di disaccordo | ca. Frequenza caratteristica a 50 Hz | Considerazione della domanda |
|---|---|---|
| 6% | 204 Hz | Utilizzato dove la progettazione del sistema richiede una frequenza caratteristica inferiore |
| 7% | 189 Hz | Comunemente considerato per i sistemi di rifasamento a bassa tensione |
| 14% | 134 Hz | Utilizzato dove l'applicazione richiede una frequenza caratteristica sostanzialmente inferiore |
Le frequenze sopra indicate sono valori di riferimento per un sistema a 50 Hz. La selezione finale dovrebbe tenere conto della tensione e della frequenza del sistema, della compensazione della potenza reattiva richiesta, della potenza nominale dei condensatori, dello spettro armonico, dell'impedenza di rete, della capacità di carico non lineare, del profilo operativo del carico, del banco di condensatori esistente e delle condizioni di installazione.
Laddove siano presenti una distorsione armonica significativa o limiti rigorosi di THD, è necessario completare le misurazioni armoniche e l'analisi dell'impedenza del sistema prima di determinare il fattore di dissintonizzazione appropriato.

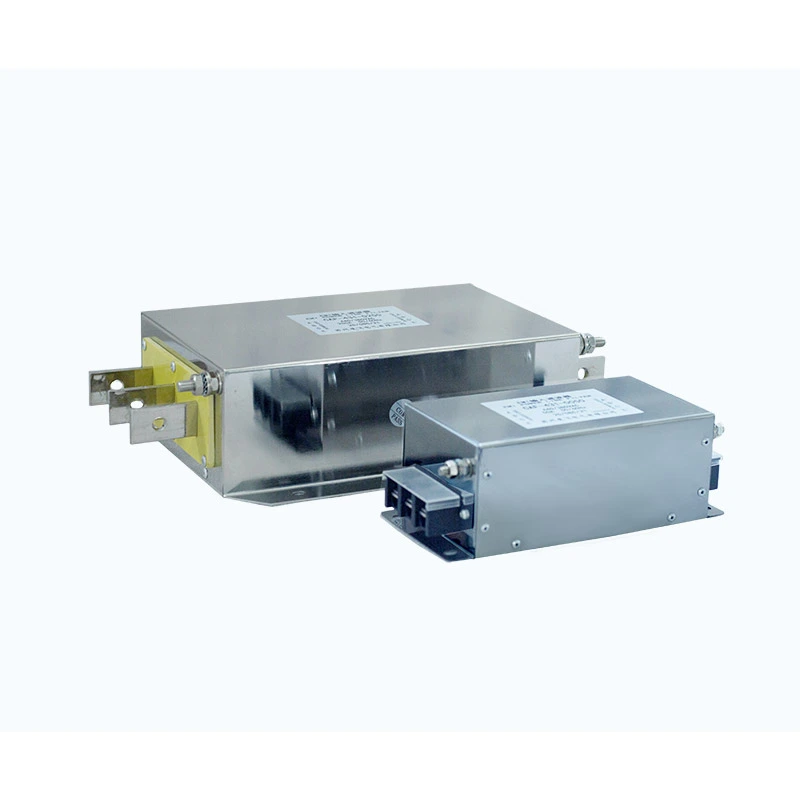

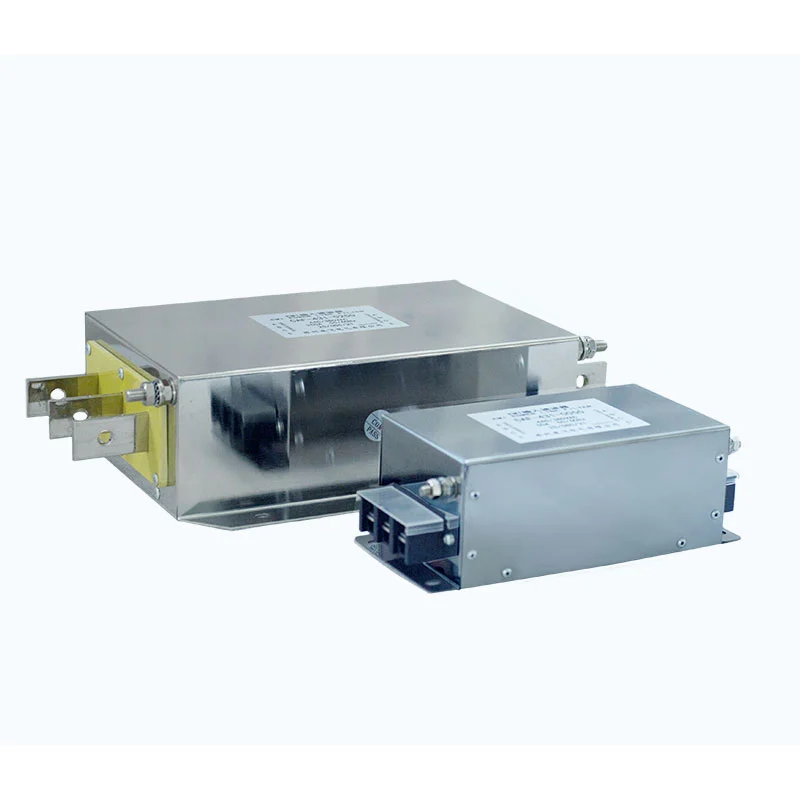

Dufew Electric configura il reattore e il condensatore come un sistema LC abbinato in base alle caratteristiche elettriche e alle condizioni applicative richieste. Il reattore può essere prodotto con materiali magnetici, progettazione del circuito magnetico, isolamento dell'avvolgimento e caratteristiche termiche adeguati in base alla potenza elettrica richiesta. Se specificato dalla configurazione del prodotto, è possibile utilizzare anche avvolgimenti in rame e sistemi di isolamento per alte temperature.
La sezione condensatori può utilizzare condensatori di potenza autoriparanti per la compensazione della potenza reattiva. A seconda della configurazione, il gruppo può includere un reattore depotenziato, un condensatore di potenza, un resistore di scarica, collegamenti elettrici trifase, struttura IP00 o IP20 e una disposizione integrata nell'armadio.
I valori nominali di reattanza e condensatore vengono abbinati in base alla capacità di compensazione richiesta, alla tensione del sistema, al fattore di dissintonizzazione, alla corrente, alla disposizione di installazione e alle condizioni operative per soddisfare i requisiti del sistema elettrico previsto.
Il reattore desintonizzato aumenta l'impedenza vista dalle correnti armoniche e riduce lo stress armonico sul condensatore di potenza. Ciò aiuta a limitare la corrente eccessiva e l'aumento della temperatura associato.
Il circuito LC è progettato con la sua frequenza caratteristica al di sotto delle frequenze armoniche dominanti, riducendo la possibilità di risonanza tra il condensatore di compensazione e la rete elettrica.
Alla frequenza fondamentale, il condensatore fornisce la compensazione della potenza reattiva per i sistemi di correzione del fattore di potenza a bassa tensione.
Il filtro utilizza un circuito reattore-condensatore senza controller DSP o elettronica di tracciamento della frequenza. Il suo funzionamento si basa sulle caratteristiche elettriche dei componenti passivi.
L'induttanza del reattore, la capacità del condensatore, il fattore di dissintonizzazione, la tensione nominale e la disposizione fisica possono essere selezionati in base ai requisiti del sistema.
Il reattore, il condensatore e i componenti associati possono essere predisposti per l'installazione in armadi di rifasamento dove le condizioni elettriche e termiche sono adatte.
I filtri armonici desintonizzati vengono utilizzati laddove i carichi non lineari operano insieme ad apparecchiature di correzione del fattore di potenza basate su condensatori.
Le applicazioni tipiche includono:
- Sistemi di azionamento motore basati su VFD
- Raddrizzatori industriali
- Apparecchiature basate su convertitori
- Sistemi di automazione industriale
- Impianti di produzione
- Attrezzature per saldatura
- Sistemi di distribuzione a bassa tensione
- Impianti di energia rinnovabile
- Impianti industriali con grandi banchi di condensatori
La configurazione è particolarmente rilevante laddove le misurazioni armoniche mostrano componenti significative di ordine basso come la 5a, 7a, 11a o 13a armonica.
I filtri desintonizzati e ottimizzati hanno obiettivi di progettazione diversi. Un filtro sintonizzato viene utilizzato principalmente con la correzione del fattore di potenza basata su condensatori per ridurre il rischio di risonanza e lo stress del condensatore, mentre un filtro sintonizzato è progettato per fornire un'attenuazione mirata a frequenze armoniche selezionate.
| Confronto | Filtro armonico scordato | Filtro armonico accordato |
|---|---|---|
| Scopo primario | Riduce il rischio di risonanza e protegge i banchi di condensatori | Attenua le frequenze armoniche selezionate |
| Frequenza caratteristica | Posizionato sotto le frequenze armoniche dominanti | Situato vicino alla frequenza armonica selezionata |
| Funzione principale | Protezione dei condensatori e compensazione della potenza reattiva | Filtraggio mirato della corrente armonica |
| Attenuazione armonica | Limitato e dipendente dal sistema | Maggiore attenuazione alla frequenza sintonizzata |
| Applicazione tipica | Rifasamento con carichi non lineari | Mitigazione armonica dedicata |
| Requisiti di progettazione | Tensione del sistema, classificazione dei condensatori, armoniche e impedenza di rete | Analisi dettagliata delle armoniche e dell'impedenza |
Un filtro desintonizzato non dovrebbe essere selezionato come sostituto di un sistema di mitigazione delle armoniche dedicato laddove il progetto specifica limiti rigorosi di corrente armonica o THD.
La scelta del filtro deve essere basata sulle condizioni elettriche e sui requisiti operativi dell'installazione. Dufew Electric è in grado di valutare la tensione e la frequenza del sistema, la capacità di compensazione richiesta, la classificazione dei condensatori e la corrente nominale, nonché il banco di condensatori esistente e lo spettro armonico, inclusi i livelli di 5a, 7a, 11a e 13a armonica.
Quando si seleziona la configurazione del filtro, è necessario considerare anche altri fattori come la capacità del VFD e del raddrizzatore, le caratteristiche di cortocircuito della rete, la variazione di carico, la temperatura ambiente, l'ambiente di installazione, le dimensioni dell'armadio, i requisiti termici e il fattore di dissintonizzazione richiesto.
Per la valutazione tecnica, i clienti possono fornire schemi unifilari, rapporti di misurazione delle armoniche, specifiche dei condensatori, dati delle apparecchiature, schemi elettrici e condizioni operative del sito. Sulla base delle informazioni disponibili, Dufew Electric può determinare un fattore di dissintonizzazione adeguato e coordinare il reattore, il condensatore, i valori elettrici, le dimensioni e la disposizione di installazione in base ai requisiti dell'applicazione.
Dufew Electric produce componenti elettronici di potenza tra cui resistori, sistemi di frenatura, reattori, filtri, trasformatori e componenti elettrici personalizzati. Per la produzione di filtri depotenziati, il processo produttivo può coprire l'ispezione dei materiali, la produzione del reattore, l'avvolgimento e l'isolamento, l'assemblaggio dei componenti, i test elettrici, l'ispezione finale e l'imballaggio.
A seconda della configurazione del prodotto, l'ispezione di qualità può includere l'ispezione del materiale in entrata, l'ispezione dell'avvolgimento e dell'isolamento del reattore, la verifica delle specifiche del condensatore, il test delle prestazioni elettriche, il test della resistenza di isolamento, il test della rigidità dielettrica, l'ispezione dimensionale e l'ispezione dei terminali. Queste procedure aiutano a verificare le condizioni elettriche e fisiche del prodotto finito prima della spedizione.
È possibile fornire registrazioni di test e documentazione tecnica specifici del prodotto in base ai requisiti del progetto.
Dufew Electric dispone di certificazioni ISO e CE a supporto delle sue attività di gestione della qualità e conformità dei prodotti. I documenti di certificazione e la documentazione tecnica applicabili possono essere forniti in base alla configurazione del prodotto e ai requisiti del mercato.
Il controllo di qualità copre la selezione dei materiali, la produzione, i test elettrici e l'ispezione finale per mantenere requisiti di produzione coerenti.
Dufew Electric si concentra su componenti elettronici di potenza industriali per azionamenti di motori, automazione industriale, gestione della qualità dell'energia, energia rinnovabile, stoccaggio dell'energia e relativi sistemi elettrici.
La sua gamma di prodotti comprende resistori, sistemi di frenatura, reattori, filtri, trasformatori e componenti elettrici personalizzati. Ciò consente ai clienti di approvvigionarsi di componenti elettronici di potenza correlati dallo stesso produttore quando un progetto coinvolge più funzioni elettriche.
Per OEM, distributori, integratori di sistema e utenti industriali, Dufew Electric supporta la comunicazione tecnica, la revisione delle specifiche, la produzione personalizzata, l'ispezione, l'imballaggio e la spedizione.
Dufew Electric supporta gli ordini B2B internazionali in base alle dimensioni del prodotto, alla quantità dell'ordine, alla destinazione, al programma di consegna e ai requisiti logistici del cliente.
A seconda della spedizione, le disposizioni disponibili possono includere:
- Trasporto marittimo: adatto per ordini di produzione regolari e spedizioni di volumi maggiori
- Trasporto aereo: adatto per ordini urgenti e spedizioni relativamente piccole
- Consegna espressa: adatta per campioni e piccoli pacchi
- Spedizioniere nominato dal cliente: la spedizione può essere coordinata con lo spedizioniere designato dal cliente

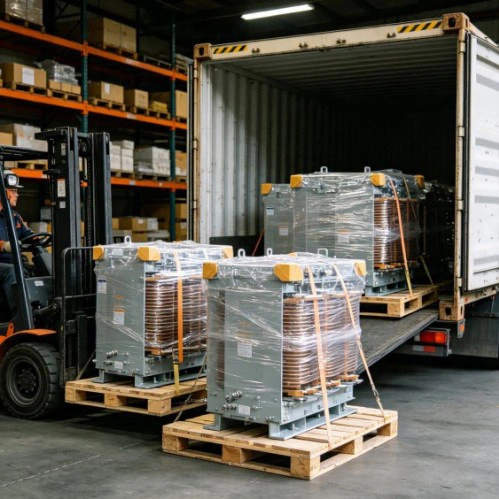

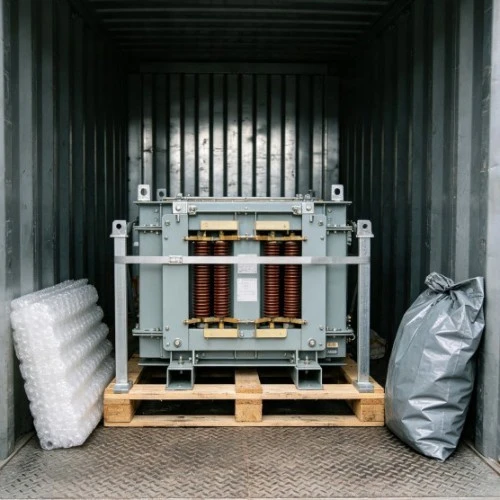

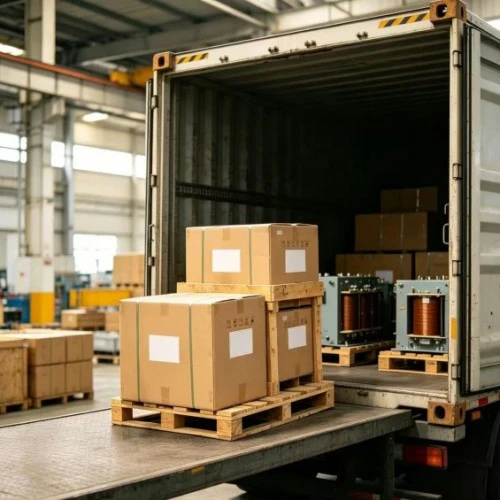

L'imballaggio viene selezionato in base alla struttura del prodotto e ai requisiti di trasporto per contribuire a proteggere i reattori, i condensatori e le unità assemblate durante la movimentazione e il trasporto internazionale.
