Offriamo un portafoglio completo che comprende resistori, unità di frenatura, reattori, filtri di potenza e trasformatori, con opzioni di personalizzazione complete per soddisfare le diverse esigenze applicative.

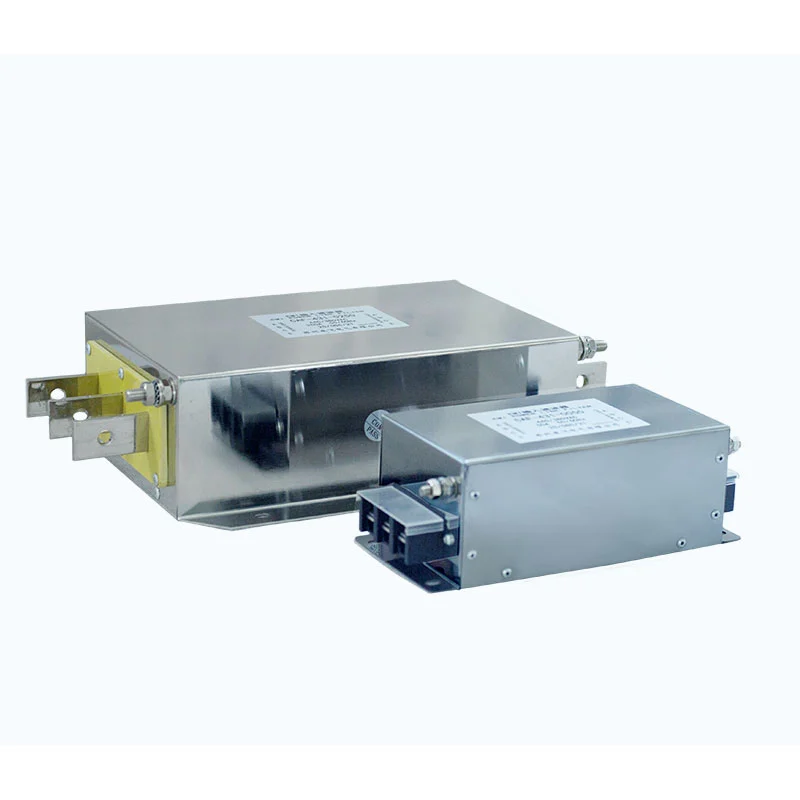

Il filtro per interferenze elettromagnetiche incorpora una rete di filtraggio passa-basso multistadio composta da un'induttanza di modo comune, condensatori X, condensatori Y e resistori.
L'induttanza di modo comune utilizza due conduttori avvolti sullo stesso nucleo magnetico e presenta un'elevata impedenza alle interferenze di modo comune. I condensatori X sono collegati attraverso i conduttori di linea per sopprimere le interferenze di modo differenziale, mentre i condensatori Y sono collegati tra le linee di alimentazione e terra per fornire un percorso per il rumore di modo comune ad alta frequenza verso terra.
Questi componenti lavorano insieme per fornire la soppressione delle EMI a banda larga. La struttura di filtraggio multistadio è ottimizzata in base alle caratteristiche della frequenza di interferenza comunemente incontrate nelle applicazioni di azionamento a frequenza variabile.
| Parametro | Specifica |
|---|---|
| Tensione nominale | 220 V CA / 380 V CA / 690 V CA / 1140 V CA |
| Frequenza operativa | 50Hz / 60Hz / fino a 500Hz |
| Corrente nominale | 5A--1600A |
| Rigidità dielettrica | Da linea a linea: 1500 V CC, 60 s; Linea-terra: 2500 V CC, 60 s |
| Resistenza di isolamento | >100 MΩ a 1000 VCC |
| Capacità di sovraccarico | 1,4 × corrente nominale per 1 minuto, con intervalli di almeno 15 minuti |
| Lunghezza massima del cavo | 400m per cavo schermato; 300 m per cavo non schermato |
| Grado di protezione | IP00/IP20 |
| Classe di isolamento | T40/F (155°C) |
| Classificazione ignifuga | UL94V-2 |
| Norma di prodotto | GB/T15287/8 |
- Soppressione della modalità comune e della modalità differenziale: la rete di filtraggio è progettata per attenuare le interferenze elettromagnetiche sia di modalità comune che di modalità differenziale.
- Soppressione EMI bidirezionale: il filtro può attenuare le interferenze che viaggiano tra l'alimentatore e le apparecchiature collegate, contribuendo a ridurre la trasmissione del rumore indesiderato in entrambe le direzioni.
- Compatibilità con le applicazioni VFD: progettato per sistemi di azionamento a frequenza variabile in cui le interferenze elettromagnetiche legate alla commutazione e il rumore condotto richiedono un'ulteriore soppressione.
- Filtraggio multistadio: la combinazione di induttanza di modo comune, condensatori X, condensatori Y ed elementi resistivi fornisce prestazioni di filtraggio multistadio.
- Ampia gamma elettrica: le opzioni di tensione nominale da 220 V CA a 1140 V CA e le opzioni di corrente nominale da 5 A a 1600 A supportano un'ampia gamma di applicazioni di alimentazione industriale.
- Design a bassa corrente di dispersione: la struttura di filtraggio è progettata tenendo conto dei requisiti di corrente di dispersione e di messa a terra del sistema.
- Applicazioni con cavi lunghi: sono disponibili configurazioni adatte per i sistemi VFD che utilizzano cavi motore lunghi, in base alle effettive condizioni di azionamento, cavo, motore e installazione.
- Selezione personalizzata: Dufew Electric può valutare tensione nominale, corrente, frequenza, lunghezza del cavo, condizioni di installazione e altri parametri applicativi per la selezione del prodotto.
Il filtro per interferenze elettromagnetiche è adatto per applicazioni industriali in cui la compatibilità elettromagnetica e la qualità dell'alimentazione sono importanti, tra cui:
1. Apparecchiature industriali con severi requisiti di compatibilità elettromagnetica.
2. Sistemi che utilizzano più VFD in cui è necessario controllare l'interferenza elettromagnetica tra le unità.
3. Applicazioni di ingresso VFD in cui le interferenze condotte o irradiate possono influenzare la rete di alimentazione o le apparecchiature vicine.
4. Sistemi VFD affetti da disturbi elettrici, interferenze armoniche o rumore elettromagnetico eccessivo.
5. Apparecchiature industriali che richiedono protezione aggiuntiva contro il funzionamento anomalo correlato alle interferenze.
6. Apparecchiature per la produzione industriale e l'automazione.
7. Energie rinnovabili e sistemi di accumulo dell'energia che utilizzano apparecchiature elettroniche di potenza.
8. Sistemi di azionamento del motore con cavi lunghi o ambienti elettromagnetici impegnativi.
La selezione di un filtro per interferenze elettromagnetiche richiede qualcosa di più della semplice corrispondenza di tensione e corrente. Il filtro deve essere valutato in base al sistema elettrico completo, alla configurazione dell'apparecchiatura e all'ambiente di installazione per garantire che le specifiche selezionate siano adatte all'applicazione prevista.
Dufew Electric può supportare la valutazione tecnica basata su tensione e corrente nominali, frequenza operativa, potenza nominale del VFD, interferenze di modo comune e differenziale, lunghezza del cavo motore, configurazione del cavo schermato o non schermato, condizioni di messa a terra, spazio di installazione, requisiti termici, ambiente elettromagnetico e disegni o specifiche tecniche del cliente.
Per progetti personalizzati, i clienti possono fornire specifiche elettriche, disegni tecnici, campioni fisici, informazioni sulle apparecchiature o condizioni applicative per la valutazione ingegneristica. Sulla base di questi requisiti, Dufew Electric può fornire prodotti standard o sviluppare configurazioni di filtri specifiche per l'applicazione.
Selezionare la tensione nominale e la corrente nominale del filtro in base alla potenza nominale del VFD e all'ambiente elettromagnetico. Come linea guida generale per la selezione, la corrente nominale del filtro può essere selezionata a circa 1,2-1,5 volte la corrente nominale dell'apparecchiatura, in base all'applicazione effettiva e alle raccomandazioni del produttore. La tensione nominale del filtro deve corrispondere alla tensione operativa del VFD.
Controllare l'involucro per eventuali danni, verificare che i terminali siano intatti e verificare che i contrassegni e le specifiche del prodotto siano chiaramente visibili.
Installare il filtro nel punto di ingresso dell'alimentazione dell'apparecchiatura o sul lato di ingresso della fonte di interferenza, come un VFD, e mantenerlo il più vicino possibile all'apparecchiatura protetta.
Se installato su un armadio di controllo in metallo, garantire un contatto metallo-metallo sufficiente tra la custodia del filtro e l'armadio per supportare la dissipazione del calore e la schermatura elettromagnetica.
Utilizzare i fori di montaggio designati per fissare il filtro all'interno dell'armadio di controllo o sulla piastra di montaggio. Assicurarsi che il filtro sia installato saldamente e che i requisiti di adattamento dell'impedenza e di messa a terra siano adeguatamente considerati.
Collegare il filtro in serie tra l'alimentazione e l'ingresso VFD secondo lo schema elettrico. Non invertire i terminali di ingresso e di uscita.
Il terminale di terra deve essere collegato in modo affidabile alla terra protettiva. Mantenere il collegamento di terra il più corto possibile; si consiglia un conduttore di terra di lunghezza non superiore a 30 cm.
Non raggruppare i cavi di ingresso del filtro insieme ai cavi sul lato carico o in uscita. Ciò può aumentare l'accoppiamento elettromagnetico tra i lati di ingresso e di uscita e ridurre significativamente la capacità del filtro di sopprimere le EMI.
Il cablaggio di ingresso e uscita deve essere instradato separatamente per ridurre al minimo l'accoppiamento indesiderato.
Dopo aver confermato che tutti i collegamenti sono corretti, accendere il sistema e monitorare le condizioni operative del VFD. Verificare se è stata raggiunta la riduzione prevista delle interferenze elettromagnetiche e delle condizioni operative anomale.
| Fattore di confronto | Filtro EMI composito integrato Dufew | Filtro semplice convenzionale |
|---|---|---|
| Struttura di filtraggio | Filtraggio multistadio che utilizza una combinazione di induttanza di modo comune, condensatori X, condensatori Y ed elementi resistivi | Tipicamente si basa su una struttura induttiva a stadio singolo più semplice |
| Soppressione EMI | Progettato per affrontare sia le interferenze di modo comune che di modo differenziale | La soppressione dei disturbi ad alta frequenza può essere limitata a seconda della struttura del filtro |
| Gestione termica | La progettazione strutturale integrata può supportare una disposizione dei componenti e una gestione termica più organizzate | La concentrazione dei componenti può aumentare l'accumulo di calore localizzato in condizioni continue di carico elevato |
| Installazione | La configurazione del filtro integrato può semplificare il montaggio e il collegamento elettrico | Componenti di filtraggio separati potrebbero richiedere montaggio e cablaggio aggiuntivi |
| Gestione dei materiali | Un'unità integrata può semplificare la codifica dei materiali e la gestione dell'inventario | Più componenti possono aumentare il numero di elementi materiali |
| Gamma di applicazione | Adatto per sistemi VFD e ambienti industriali con requisiti EMI esigenti | Più adatto per applicazioni relativamente semplici a seconda dell'ambiente elettrico |
Dufew Electric è un produttore e fornitore con sede in Cina di componenti elettronici di potenza, con capacità produttive che coprono resistori industriali, sistemi frenanti, reattori, filtri EMI, filtri di potenza, trasformatori e componenti elettrici personalizzati. Per i filtri contro le interferenze elettromagnetiche, la produzione e l'ispezione vengono eseguite in base alle specifiche del prodotto, ai requisiti tecnici applicabili e ai requisiti del cliente.
Il processo di produzione comprende la selezione dei materiali, l'assemblaggio dei componenti, i test elettrici, la verifica delle prestazioni, l'ispezione finale, l'imballaggio e la spedizione. I principali controlli di qualità possono includere:
- Verifica della tensione e della corrente nominale
- Prove di resistenza d'isolamento
- Prove di rigidità dielettrica
- Test delle prestazioni elettriche
- Controllo visivo e dimensionale
- Ispezione dei terminali e delle connessioni
- Ispezione del prodotto finale
Le specifiche del prodotto e i requisiti di ispezione sono controllati durante tutta la produzione per mantenere prestazioni elettriche e qualità del prodotto costanti. È inoltre possibile fornire registrazioni di test e documentazione tecnica specifici del prodotto in base ai requisiti del progetto.
Dufew Electric mantiene le certificazioni di qualità, la documentazione dei prodotti e i registri dei test pertinenti per supportare la valutazione dei clienti e i requisiti di approvvigionamento.
È possibile fornire certificati e documenti tecnici applicabili per la revisione in base ai requisiti specifici del prodotto, del progetto e del cliente.
In qualità di fornitore di componenti elettronici di potenza in Cina, Dufew Electric supporta gli ordini B2B internazionali dalla selezione del prodotto e dalla valutazione dei campioni fino alla produzione, ispezione, imballaggio e spedizione.
Le modalità di consegna tipiche possono essere coordinate in base al volume dell'ordine, alle dimensioni del prodotto, alla destinazione, ai tempi di consegna e alle esigenze del cliente.
Le opzioni logistiche disponibili possono includere:
- Trasporto marittimo: adatto per ordini internazionali regolari e di grandi volumi.
- Trasporto aereo: adatto per spedizioni urgenti, campioni e ordini di volume ridotto.
- Consegna espressa: adatta per campioni tecnici e piccoli pacchi dove è richiesta una consegna più rapida.
- Spedizioniere designato dal cliente: Dufew Electric può coordinare la spedizione con il fornitore logistico nominato dal cliente, quando richiesto.
L'imballaggio per l'esportazione può essere organizzato in base alla struttura del prodotto e ai requisiti di trasporto per proteggere i componenti elettrici durante la movimentazione e il transito internazionale.
Dufew Electric si concentra su componenti elettronici di potenza tra cui resistori, sistemi di frenatura, reattori, filtri per interferenze elettromagnetiche, filtri di potenza e trasformatori.
La selezione del prodotto può essere valutata in base ai parametri elettrici, alle caratteristiche del VFD, alla lunghezza del cavo, all'ambiente elettromagnetico, alle condizioni di installazione e ad altri requisiti di sistema.
Dufew supporta specifiche elettriche, configurazioni, disegni, campioni e requisiti specifici dell'applicazione personalizzati soggetti a valutazione ingegneristica.
La produzione comprende l'ispezione dei materiali, l'assemblaggio controllato, i test elettrici, l'ispezione finale e la documentazione del prodotto in base ai requisiti applicabili.
Dufew Electric supporta produttori di apparecchiature, integratori di sistemi, distributori, clienti OEM e utenti industriali con la fornitura di prodotti e il coordinamento logistico internazionale.
La sua rete di filtraggio attenua il rumore indesiderato che viaggia tra l'alimentatore e le apparecchiature collegate, contribuendo a ridurre le interferenze elettromagnetiche sia in entrata che in uscita.
Sì, quando è necessaria un'ulteriore soppressione EMI. I reattori affrontano principalmente le armoniche di corrente e i disturbi di potenza, mentre i filtri EMI mirano al rumore elettromagnetico. Possono quindi completarsi a vicenda.
No. I conduttori sono isolati elettricamente pur condividendo lo stesso nucleo magnetico. Nel normale funzionamento in modalità differenziale, i loro flussi magnetici si annullano in gran parte a vicenda.
No. I condensatori X vengono utilizzati attraverso i conduttori di linea per il rumore in modalità differenziale, mentre i condensatori Y si collegano tra le linee elettriche e la terra per il rumore in modalità comune. Hanno diversi requisiti di sicurezza e isolamento.
Dufew Electric produce componenti elettronici di potenza per azionamenti di motori, automazione industriale, energie rinnovabili, stoccaggio di energia e sistemi di controllo della potenza. Grazie al supporto tecnico, alla produzione controllata, ai test elettrici, alla personalizzazione e alle capacità di fornitura B2B globale, forniamo soluzioni affidabili su misura per le diverse esigenze industriali.
